Знаменитый "Мамонт" три элемента на 160/80

Если Вы хотите построить направленную антенну в стиле Arcala Extremes (OH8X), то Вам прежде всего необходимо измерить свои земельные владения. Каждая из четырех стальных растяжек закреплена на расстоянии 120 метров от мачты. В совокупности вся конструкция занимает 3 гектара! Будьте готовы заказать 450 метров тяжелых металических секций! В завершении всего неплохо было бы купить 600 литров краски... Теперь Вы готовы к истории из замороженной Arcala на самом крайнем севере?

 "Мамонт" три элемента на 160/80

Вес и высота всей конструкции:

  • Высота башни 100 метров
  • Высота установки антенны 80 метрового диапазона 90 метров
  • Высота установки антенны 160 метрового диапазона 80 метров
  • Общий вес всей конструкции 39 600 килограмм

Количество элементов, усиление, угол работы:

  • 3 элемента на 160 метров, 12.9dBi, 26°
  • 5 элементов на 80 метров, 15.7dBi, 12°

Соотношение вперед/назад:

  • 160 метров 20-30 dB
  • 80 мктров 20 dB

Элементы антенны на 160 метров:

  • Вес каждого элемента 1600 килограмм
  • Длина 59 метров, на каждом элементе емкостная нагрузка длиной 12 метров
  • Каждый элемент изготовлен из 700 метров труб.
  • С помощью реле осуществляется мнгновенная смена направления на 180°

Элементы на 80 метров:

  • Длина 46 метров

Размеры траверс:

  • Длинна траверсы антенны 160 метрового диапазона составляет 71 метр
  • Длинна траверсы антенны 80 метрового диапазона составляет 60 метр
  • Длинна стороны треугольной траверсы антенны 160 метрового диапазона составляет 2,2 метра

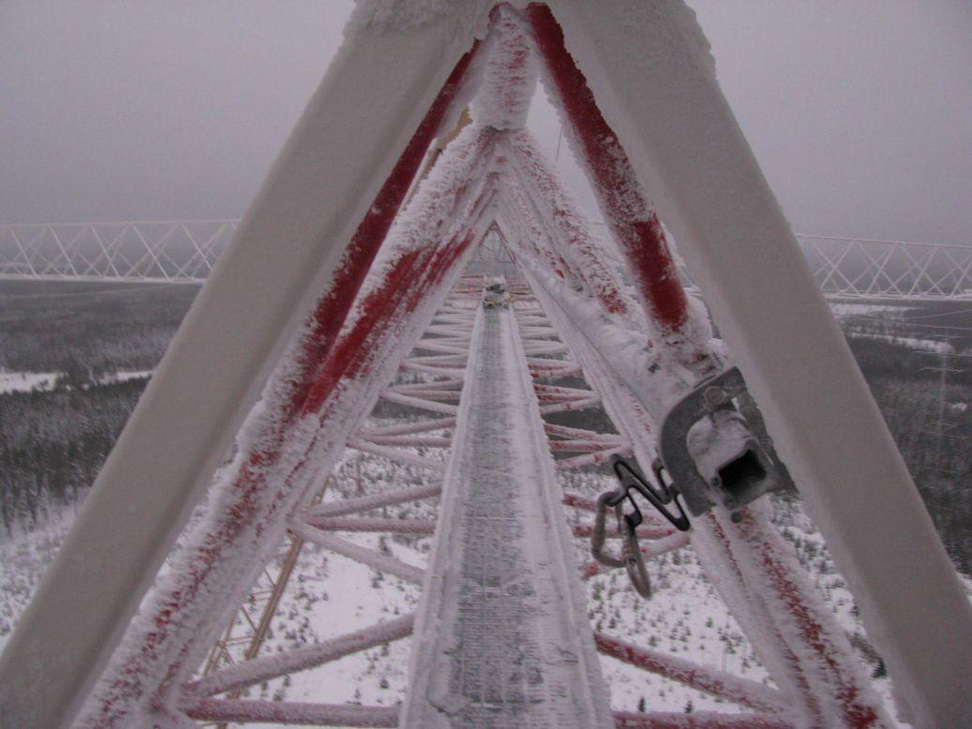

  • Внури траверсы выполнена дорожка для передвижения внутри конструкции

 Поворотное устройство:

  • Вес 2000 килограмм
  • Двигатель мощностью 11kw

Опорное кольцо для растяжек:

  • Вес 3300 килограмм
  • Диаметр шариков в подшипнике 50 мм
  • Диаметр кольца 3,8 метров

Растяжки:

  • Общая длинна 2300 метров

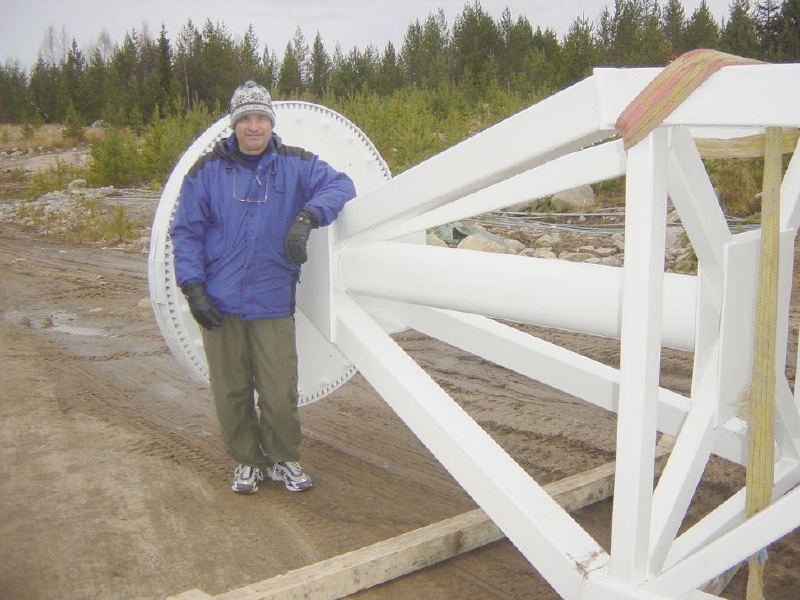

Juha OH8NC у основания

Juha OH8NC у основания

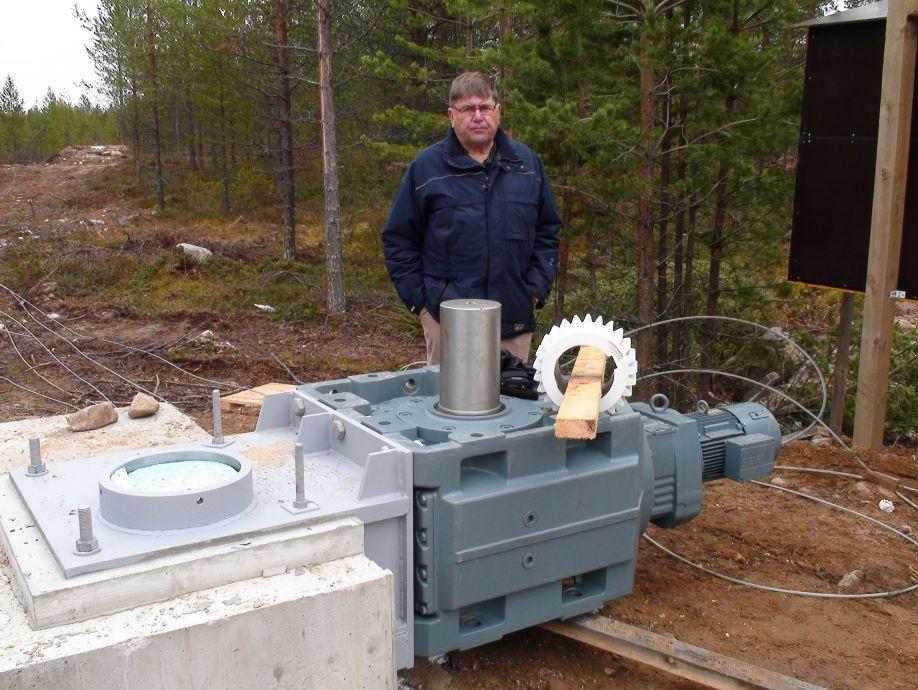

Martti, OH2BH рядом с поворотным устройством

Martti, OH2BH рядом с поворотным устройством

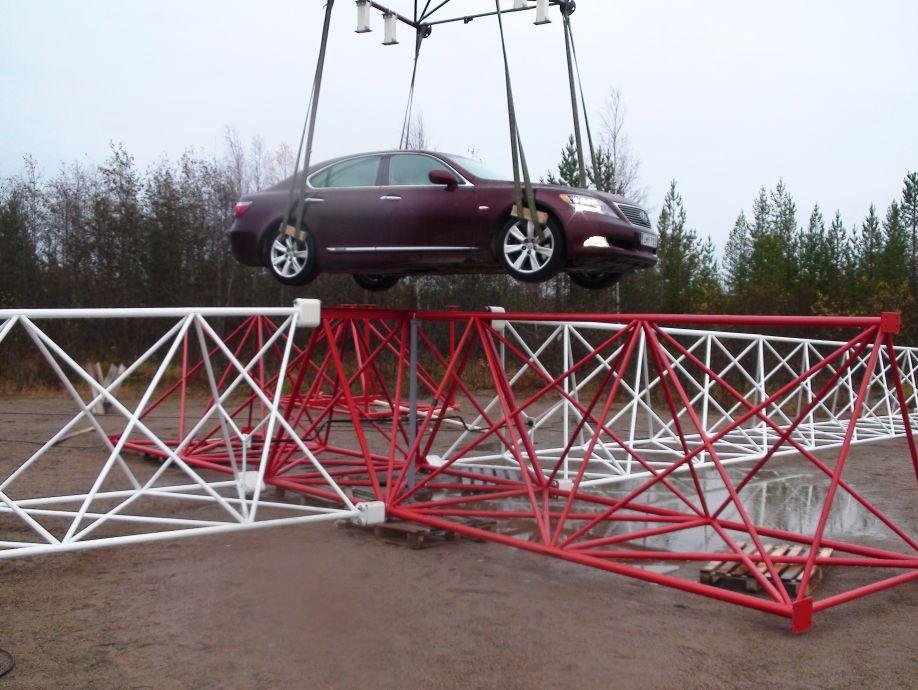

 Соединение траверсы и элемента 160 метровой антенны. Lexus для сравнения..)))

Соединение траверсы и элемента 160 метровой антенны. Lexus для сравнения..)))

 220 метров над уровнем моря

220 метров над уровнем моря

Pekka OH7RM в тумане

Pekka OH7RM в тумане

 Juha, OH8NC; Lauri, OH8LK; Pekka, OH1TV; Olavi, OH5BR and Toni, OH2UA изготавливают контуры

Juha, OH8NC; Lauri, OH8LK; Pekka, OH1TV; Olavi, OH5BR and Toni, OH2UA изготавливают контуры

 Markku, OH8SR (left), Toke, OH6RM and Pekka, OH7RM

Эти парни рассекали лед и снег при установке "Мамонта" в мороз и шторм... на высоте 100 метров и температуре ниже нуля днем и ночью.

Шляпы долой перед Markku, OH8SR (left), Toke, OH6RM and Pekka, OH7RM!

Воистину эти мужчины сделаны из железа!
