Телевизор "Дружба"

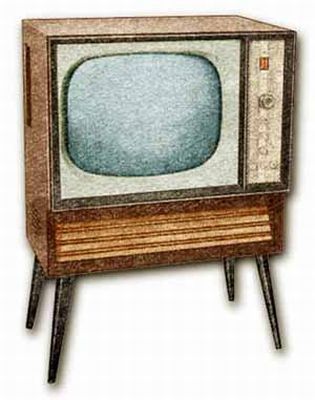

Консольный телевизор "Дружба" выпускался Ленинградским заводом им. Козицкого с 1961 года.

Консольный телевизор ''Дружба'' тип (ЗК-38) содержит 20 радиоламп. Он отличается от телевизора ''Волна'' (ЗК-36) только применением кинескопа 53ЛК6Б, улучшенной акустической системой и более прямоугольным корпусом. Размер изображения 345х460 мм. АС состоящая из двух фронтальных и 2-х боковых громкоговорителей обеспечивает высокое качество звукового сопровождения. Телевизор укомплектован проводным пультом дистанционного управления, который позволяет изменять яркость и громкость на расстоянии до 2,5 м от телевизора. Деревянный полированный футляр отделан ценными породами дерева. В футляр можно ввинтить ножки позволяющие пользоваться телевизором без столика. За счёт применения в блоке ПТК новых радиоламп чувствительность нового телевизионного приёмника возросла до 50 мкВ. Акустическая система эффективно воспроизводит диапазон звуковых частот 60...12.000 Гц. Габариты аппарата составляют 960х715х500 мм. Масса 47 кг. Розничная цена телевизора 480 рублей

Литература:

  1. Описание телевизора в журнале Радио № 6 за 1960 год.
  2. Описание и схемы модели в журнале Радио № 5 за 1961 год.

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Группа телевизоров ''Спартак'', ''Салют'' и ''Дружба'' была разработана в 1957 году. По схемным и конструктивным решениям они имеют много общего между собой. Все эти модели относится к категории высококачественных телевизионных приёмников в которых применены кинескопы 53ЛК5Б, с углом отклонения электронного луча 110°. Благодаря использованию этих кинескопов, имеющего укороченную горловину стало возможным значительно уменьшить глубину футляра телевизоров. Специальная вертикальная конструкция шасси, выполнение монтажа способом печати на фольгированном гетинаксе, использование блоков переходников и унифицированных узлов, позволили создать модели сравнительно небольших размеров и веса, приспособленныю для применения широкой механизации процесса сборки и монтажа. Все аппараты имеют гнёзда для включения головных телефонов. Гнёзда могут быть использованы для записи звукового сопровождения телевизионных программ на магнитофоне или воспроизведения грамзаписи.

В схеме предусмотрены: автоматическая быстродействующая регулировка усиления, автоматическая регулировка яркости, инерционная синхронизация по строкам.

В схеме УПЧ сигналов изображения введен контур, изменение параметров которого с помощью специальной ручки дает возможность корректировать четкость изображения. Выходной каскад строчной развертки выполнен с симметричным включением отклоняющих катушек и отсутствием подмагничивания трансформатора СТР.

Основные технические данные этой группы телевизоров следующие: Чувствительность по каналу изображения 50 мкВ. Разрешающая способность в центре экрана: по горизонтали 500 линий; по вертикали 550 линий. Полоса воспроизводимых звуковых частот 80...7000 Гц. Номинальная звуковая мощность усилителя низкой частоты 1 Вт. Питание осуществляется от .сети переменного тока с напряжением 127 и 220 в. Мощность, потребляемая от сети, 165 Вт. По внешнему оформлению, расположению ручек управления, размещению громкоговорителей, их типов, габаритным размерам и т.д. эта группа телевизоров имеет между собой существенные различия. Телевизор ''Дружба'' выполнен в настольном оформлении и в случае установки на полу устанавливается на специальных ножках. Телевизор ''Дружба'' представлен в двух вариантах внешнего оформления (внизу, слева). Футляр телевизора деревянный, отделанный ценными породами дерева с хорошей полировкой. Акустическая система для первого варианта внешнего оформления состоит из двух громкоговорителей: эллиптического 1ГД-9, расположенного фронтально, и круглого 4ГД-1, расположенного на левой боковой стенке футляра. Во втором варианте из фронтальных 5ГД-14 и двух 1ГД-9. Основные ручки управления - регулировка громкости и выключатель сети, регулировка тембра, регулировка контрастности, регулировка яркости, расположены на передней стенке футляра. На правой стенке футляра, в нише расположены ручки переключателя телевизионных каналов, настройки гетеродина и коррекции четкости. Остальные, вспомогательные ручки управления расположены на задней стенке футляра. Размеры футляра с ножками первого варианта: 992х594х453 мм, второго варианта 960х715х500 мм. Размер изображения - 345 х460 мм. Вес соответственно 49 и 52 кг. Все перечисленные телевизоры в серийное производство не пошли, за исключением второго варианта телевизора - ''Дружба'', который был модернизирован с целью уменьшения его массы и улучшения электроакустических параметров.
