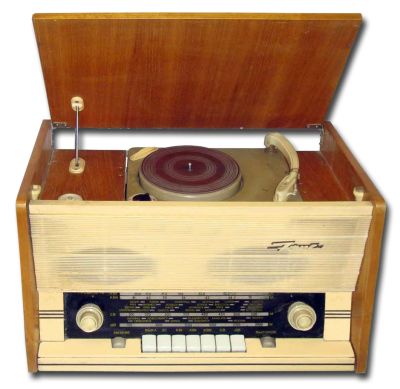

Радиола "Эфир-М"

Стационарная транзисторная радиола "Эфир-М" выпускалась Челябинским радиозаводом с 1964 года.

''Эфир-М'' это настольная радиола на транзисторах, с комбинированным питанием от электрической сети, или 6 элементов ''А-373'' общим напряжением 9 вольт. Радиола является модернизацией радиолы ''Эфир''. Радиоприёмник собран на 9 транзисторах, 5 диодах по супергетеродинной схеме и имеет диапазоны ДВ, СВ, и 3 поддиапазона КВ, из которых два имеют электронную растяжку. Чувствительность на всех диапазонах не менее 30 мкВ. Избирательность по соседнему каналу 34 дБ. В радиоле имеется система АРУ. Номинальная выходная мощность УНЧ 500 мВт. Встроенная АС воспроизводит полосу звуковых частот 100...4000 Гц при радиоприёме, 100...10000 Гц при прослушивании грамзаписи. Потреблямая мощность, при работе на приём от сети - 3,5 Вт. Комплекта батарей хватает на 200 час. работы. Радиола проигрывает пластинки при снижении напряжения питания до 6, а на приём до 4 вольт. Габариты модели 500х280х330 мм, масса 15 кг. В 1966 году радиола была модернизирова на. Внешний вид остался прежним, а изменения в основном коснулись электрической схемы. Улучшена избирательность зеркальных каналов, чувствительность, в бл. УПЧ применена эффективная эстафетная АРУ.

Литература:

  1. Подробнее в книге авт. И.Ф.Белова и Е.В.Дрызго. Из. 1974 г.
  2. Описание радиолы "Эфир-М" в журн. Радио № 9 за 1969 год.
