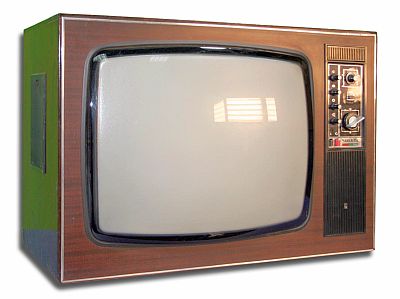

Телевизор "Чайка-714"

Цветной унифицированный телевизор "Чайка-714" выпускался Горьковским телевизионным заводом имени Ленина с 1978 года.

''Чайка-714'' (УЛПЦТ-61-II-11) - унифицированный лампово-полупроводниковый цветной телевизор второго класса на кинескопе 61ЛК3Ц - обеспечивает приём телевизионных передач черно-белого и цветного изображения в зоне уверенного приёма телевизионного центра или ретрансляционной станции:

1. На любом из 12 каналов метрового диапазона.

2. При последующей установке селектора каналов дециметрового диапазона типа СК-Д-1 на любом из 20 каналов дециметрового диапазона.

 Установка блока ДМВ (СК-Д-1) должна производиться работниками телевизионного ателье за отдельную плату. В ТВ предусмотрены: возможность подключения магнитофона для записи звукового сопровождения; прослушивание звукового сопровождения на головные телефоны с отключенными громкоговорителями. Телевизор обладают высокой чувствительностью и эффективно действующей схемой АРУ. Повышению качества принимаемого изображения способствует наличие АПЧГ, исключая необходимость подстройки при переключении каналов. Основные технические характеристики: Размер изображения не менее - 362x482 мм. Чувствительность, не хуже 50 мВ. Разрешающая способность совмещённого чёрно-белого изображения - 450 линий. Выходная мощность звукового канала не менее 2,3 Вт. Диапазон воспроизводимых частот - 80...12500 Гц. Звук воспроизводится двумя громкоговорителями: типа 2ГД36 и типа ЗГД38Е. Потребляемая мощность от сети не более 250 Вт. Колебания наприжения сети не должны превышать 10% от номинального значения. В ТВ используются 7 радиоламп, 47 транзисторов и 70 полупроводниковых диодов. Габариты телевизора не более - 550x773x540 мм. Масса - 60 кг.

Литература:

  1. Инструкция по эксплуатации ТВ.
