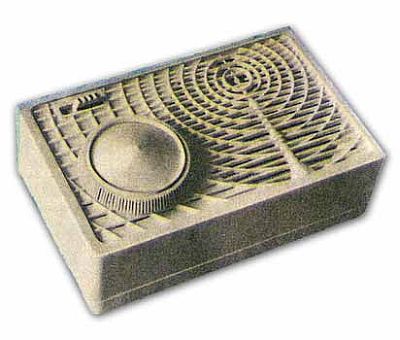

Радиоприёмник транзисторный детский

Радиоприёмник транзисторный детский. Набор-конструктор. Производство с 1969 года.

Набор содержит монтажную плату с отверстиями для деталей, 2 - ВЧ и 3 - НЧ транзистора, громкоговоритель 0,2ГД-1, малогабаритные согласующий и выходной трансформаторы, плоский ферритовый стержень магнитной антенны, провод для намотки катушек входной цепи, корпус приёмника с крышкой батареи и детали выключателя питания. Добавив конденсатор КПК-2 ёмкостью 25...150 пф, точечный диод, два ферритовых кольца для дросселя и трансформатора ВЧ несколько резисторов и конденсаторов, радиолюбитель, руководствуясь инструкцией, сможет смонтировать и наладить приёмник прямого усиления 2-V-3. Источником питания служит батарея ''Крона''.

Литература:

  1. Описание и электрическая схема радиоприёмника в журнале РАДИО №12 за 1970 года.
