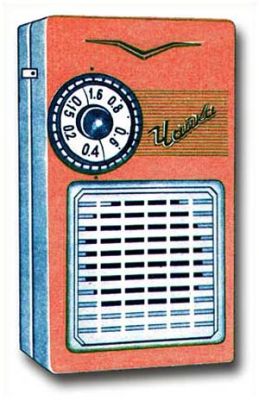

Радиоприёмник "Чайка"

Портативный транзисторный радиоприёмник "Чайка" выпускался Ленинградским заводом "Радиоприбор" с 1960 года.

В конце 1959 года во Всесоюзном институте радиовещательного приёма и акустики имени А.С. Попова была закончена разработка новых, карманных транзисторных супергетеродинных радиоприёмников ''Нева'' и ''Чайка''. Модели стали первыми отечественными карманными радиоприёмниками - выпускаемые серийно.

В приёмнике использованы шесть транзисторов и один диод. Монтаж выполнен печатным способом. На выходе установлен малогабаритный громкоговоритель с диаметром диффузора 50 мм, высотой 20,5 мм. Сопротивление звуковой катушки 7 ом. Номинальная выходная мощность 100 мВт. Чувствительность приёмника привыходной мощности 5 мВт на средних волнах 2,5 мВ/м, на длинных волнах 5 мВ/м. Избирательность при расстройке на +-10 кГц, порядка 15 дБ. Ослабление по зеркальному каналу на обоих диапазонах не менее 16 дБ. Применение автоматической регулировки усиления не допускает изменения выходного напряжения более чем на 12 дБ при изменении сигнала на входе на 25 дб. Коэффициент нелинейных искажений всего тракта не превышает 6%. Промежуточная частота равна 465 кГц. Интересной особенностью приемников является использование двух ферритовых стержней, по одному на каждый диапазон. Вызвано это тем, что при малых размерах стержней, их невозможно эффективно использовать в качестве магнитных антенн одновременно для 2-х диапазонов. Избирательность усилителя промежуточной частоты определяется только двухконтурным фильтром сосредоточенной селекции с полосой пропускания на уровне 0,5 около 9 кГц. Второй контур ПЧ имеет полосу пропускания порядка 70 кГц и на избирательные свойства приёмника заметного влияния не оказывает. Выбор такой схемы тракта ПЧ объясняется тем что в данном случае подбор транзисторов возможно производить только по коэффициенту усиления по току и при этом значительно упрощается нейтрализация каскадов промежуточной частоты, что важно при массовом производстве радиоприемников. Питание приёмника осуществляется от специальных сухих батарей напряжением 9В или от 7 окиснортутных элементов типа ОР-2к. Возможно использовать и аккумуляторы 7Д0.12. Потребляемый ток в режиме молчания порядка 7,5 мА, при номинальной мощности около 30 мА. Масса приемника с батареей 300 гр.

Литература:

  1. Описание и электрическая схема приёмника в журнале Радио № 5 за 1961 год.
