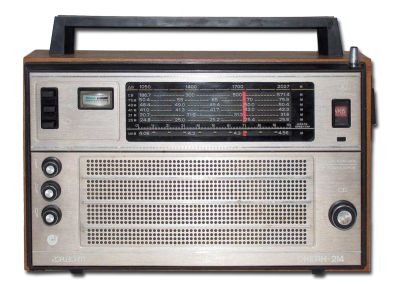

Радиоприёмник "Океан-214"

Переносной радиоприёмник "Океан-214" выпускался Минским ПО Горизонт с 1985 года.

Радиоприёмник 2-й группы сложности ''Океан-214'' предназначен для приёма радиовещательных станций в диапазонах длинных, средних, коротких и ультракоротких волн. Приёмник имеет 8 диапазонов: длинноволновый, средневолновый, 5 коротковолновых и ультракоротковолновый. В радиоприёмнике имеются вспомогательные устройства: плавная регулировка тембра по высоким и низким звуковым частотам, отключаемая система автоматической подстройки частоты (АПЧ) в диапазоне УКВ, магнитная антенна диапазонов ДВ, СВ, индикатор настройки, телескопическая поворотная антенна в диапазонах КВ, УКВ, подсветка шкалы, встроенный блок питания от электросети. Аппарат имеет разъёмы для подключения: внешней антенны, заземления, магнитофона на запись и миниатюрного телефона.

Технические характеристики:

  • Диапазон принимаемых волн (частот), м, не уже: длинные волны (ДВ) 2027,0...1050,0 (148...285 кГц); средние волны (СВ) 571,4...186,7 (525...1607 кГц); короткие волны (КВ-5) 76...50 (3,95...5,95 МГц); (КВ4) 49 (5,95...6,20 МГц); (КВ3) 41 (7,1...7,3 МГц); (КВ2) 31 (9,50...9,77 МГц); (KB-1) 25 (11,7...12,1 МГц); ультракороткие волны (УКВ) 4,56...4,06 (65,8...74,0 МГц).
  • Чувствительность, ограниченная усилением, при приёме на внутреннюю ферритовую антенну, мВ/м, не хуже: в диапазоне ДВ 0,5, в диапазоне СВ 0,3.
  • Чувствительность, ограниченная усилением, при приёме на штыревую антенну, мкВ/м, не хуже: в диапазоне KB 85, в диапазоне УКВ - 20 .
  • Односнгнальная избирательность по соседнему каналу прн расстройке ±9 кГц в диапазонах ДВ,СВ, не менее 36 дБ.
  • Диапазон воспроизводимых частот по звуковому давлению, Гц, не уже: в диапазонах ДВ, СВ, KB - 125...4000, в диапазоне УКВ - 125...10000.
  • Номинальная выходная мощность приёмника 0,5 Вт.
  • Максимальная выходная мощность 0,9...1,3 Вт.
  • Потребляемая мощность при работе от электрической сети, не более 5 Вт.
  • Ток, потребляемый приёмником, при питании от батарей при средней громкости 60...70 мА.
  • Питание приёмника осуществляется от шести элементов 373 либо от аналогичных.
  • Продолжительность работы приёмника при питании от элементов 373 составляет более 120 часов (при средней громкости).

Расход батареи зависит от громкости приёма. В стационарных условиях приёмник может питаться от электросети. При этом шкала постоянно освещена. Габариты радиоприемника 358x256X122 мм. Масса без батарей 4,0 кг.

Литература:

  1.  Инструкция по эксплуатации, монтажная и электрическая схема радиоприёмника.
