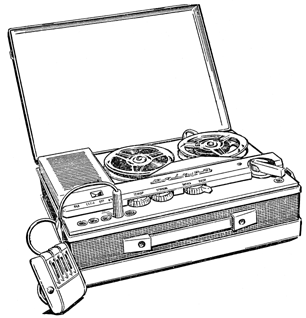

Магнитофон "Днiпро-12П" ("Днепр-12П")

Магнитофон "Днiпро-12П" является модернизацией магнитофона "Днiпро-12Н".  Магнитофон выпускался Киевским заводом "Маяк" с 1967 года.

В магнитофоне имеется одна скорость движения ленты и двухдорожечные запись и воспроизведение.

Запись осуществляется перестановкой и переворачиванием катушек с лентой.

Предусмотрена ускоренная перемотка ленты в обе стороны.

Запись производится с микрофона, звукоснимателя и трансляционной сети или приемника. Скорость записи и воспроизведения 9,53 см/сек. Время записи и воспроизведения при емкости катушек 250 м - 40 мин на каждой дорожке.

Конструкция

Магнитофон переносной конструкции оформлен в деревянном ящике со съемной верхней крышкой. Под крышкой расположена пластмассовая фальшпанель, на которой размещены правый и левый узлы подкатушников, блок головок, регулятор уровня записи и громкости, регулятор тембра, переключатель рода работы, ручка управления лентопротяжным механизмом; электронно-световой индикатор и гнезда для включения микрофона, звукоснимателя, линии и внешнего усилителя. Электродинамический громкоговоритель выведен на верхнюю панель и закрыт пластмассовой декоративной решеткой. Лентопротяжный механизм находится под декоративной панелью.

Габариты 400х320х190 мм. Вес 12 кг.

Каскады

  1. Первый и второй каскады универсального усилителя записи-воспроизведения - на лампе Л1 типа 6Н2П.
  2. Третий и оконечный каскады универсального усилителя - на лампе Л2 типа 6Ф3П.
  3. Индикатор уровня записи - лампе Л3 типа 6Е1П.
  4. Двухтактный генератор стирания и подмагничивания - на лампе Л4 типа 6Н1П.

Электрические показатели

  • Чувствительность: от микрофона 3 мВ, от звукоснимателя 200 мВ, от линии 10 В.
  • Рабочий диапазон частот: бЗ - 10 000 Гц.
  • Относительный уровень шумов - не хуже -40 дБ.
  • Коэффициент нелинейных искажений - не более 3%.
  • Выходная мощность - 1 Вт.

Питание

Питание магнитофона от сети переменного тока 50 Гц, напряжение 110, 127 или 220 В. Потребляемая мощность не более 100 Вт.

Электрическая схема

В магнитофоне применен универсальный усилитель для записи и воспроизведения, который состоит из предварительного усилителя и трех каскадов оконечного усилителя, генератора тока подмагничивания и стирания, а также индикатора уровня записи. Первые два каскада собраны на двух триодах лампы Л1 типа 6Н2П, а третий на левой половинке (триодной части) лампы Л2 типа 6ФЗП.

Сигнал с универсальной головки в режиме записи через переключатель П1 и разделительный конденсатор C2 подается на управляющую сетку левой половины лампы Л1. В режиме записи сигнал с микрофона, звукоснимателя или линии через переключатель П1 подается на ту же сетку лампы. Коррекция частотной характеристики осуществляется в цепи катода правой половинки лампы Л1 цепочкой R7L1C5. Регулировка уровня записи и громкости при воспроизведении осуществляется потенциометром R6 в цепи сетки Л1. Тембр регулируется потенциометром R18 в цепи сетки оконечного каскада. Оконечный каскад собран на правой половинке лампы Л2 типа 6ФЗП. Нагрузкой вторичной обмотки выходного трансформатора служит динамический громкоговоритель типа 1ГД-28.

Генератор тока подмагничивания и стирания выполнен на лампе Л4 типа 6Н1П, в анодную цепь которого включен контур L2.

Индикатором уровня записи звука служит лампа Л3 типа 6Е1П. Питание анодных и сеточных цепей ламп усилителя осуществляется диодным выпрямителем, выполненным по мостовой схеме типа АВС-80-260. Питание накала первой лампы Л1 производится от отдельного выпрямителя на четырех диодах Д7-Д10, типа Д7Ж, выполненного по мостовой схеме.

Лентопротяжный механизм

Схема лентопротяжного механизма магнитофона "Днiпро-12П" в основном аналогична схеме "Днiпро-12Н". Отличие устройства лентопротяжного механизма состоит в том, что в магнитофоне применяется только одна скорость протяжки ленты, поэтому отпала необходимость в узле переключения скорости и двух обрезиненных промежуточных роликах. В магнитофоне отсутствует кнопка и рычаг "Стоп-миг".

Вместо двигателей типа ЭДГ-1М применены три двигателя типа ЭДГ-1П, имеющие 2800 об/мин.

Неисправности лентопротяжного механизма

Неисправности механизма и их устранение такие же, как и в магнитофоне "Днiпро-12Н".

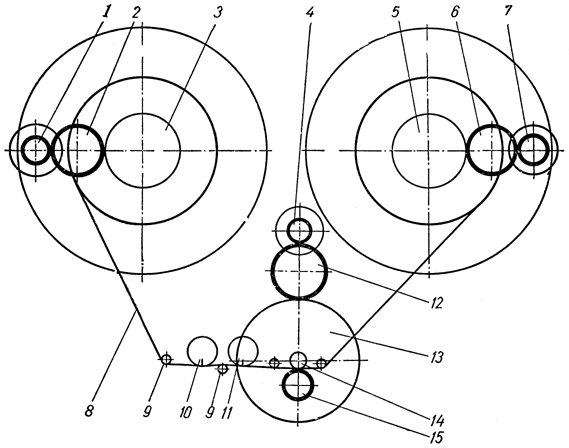

Кинематическая схема лентопротяжного механизма магнитофона "Днiпро-12П"

Кинематическая схема лентопротяжного механизма магнитофона "Днiпро-12П"

1 - электродвигатель левого узла; 2 - левый промежуточный ролик; 3.- левый узел; 4 - электродвигатель ведущего узла; 5 - правый узел; 6 - правый промежуточный ролик; 7 - электродвигатель правого узла; 8 - лента; 9 - направляющие стойки; 10 - стирающие головки; 11 - универсальная головка; 12 - промежуточный ролик ведущего узла; 13 - маховик ведущего узла; 14 -ведущий вал; 15 - прижимный ролик.

 Литература:

  1. Описание и электрическая схема магнитофона "Днiпро-12П" в справочнике Гладышева.
