О восстановлении подобной колонки я уже писал здесь: http://msevm.com/oldradio/russia325s/speaker.htm , но там речь шла прежде всего об экспериментах по лакировке в домашних условиях. И вот ко мне в руки попало еще полторы аналогичных колонки, в еще более ужасном состоянии:

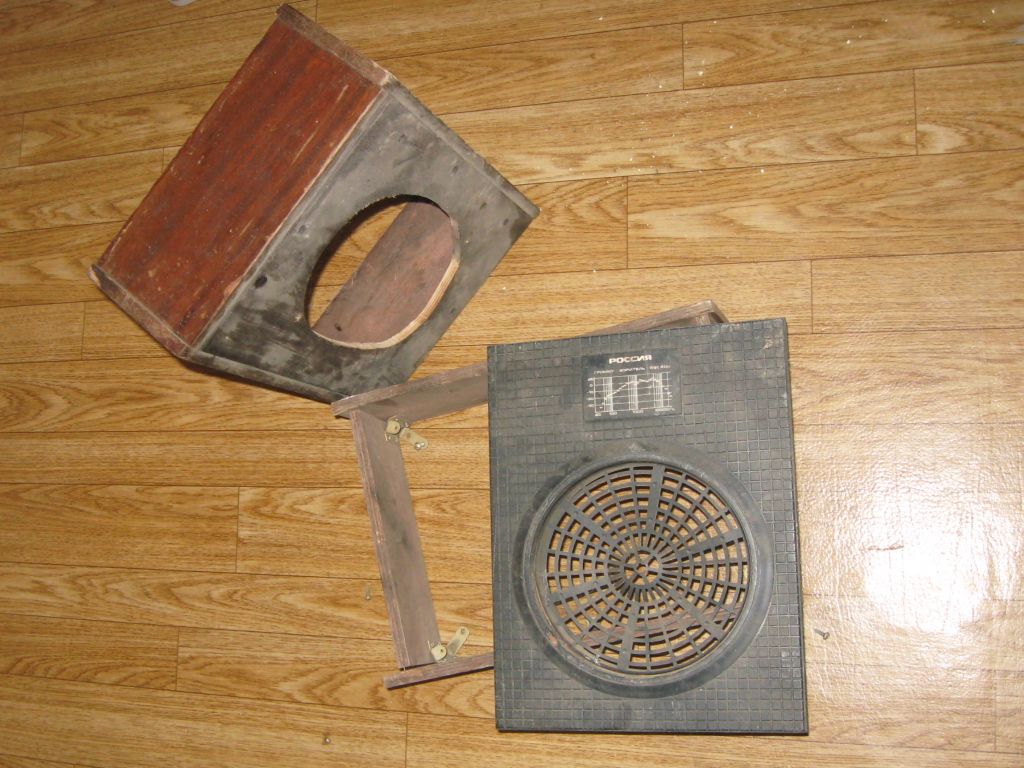

Куча дров...

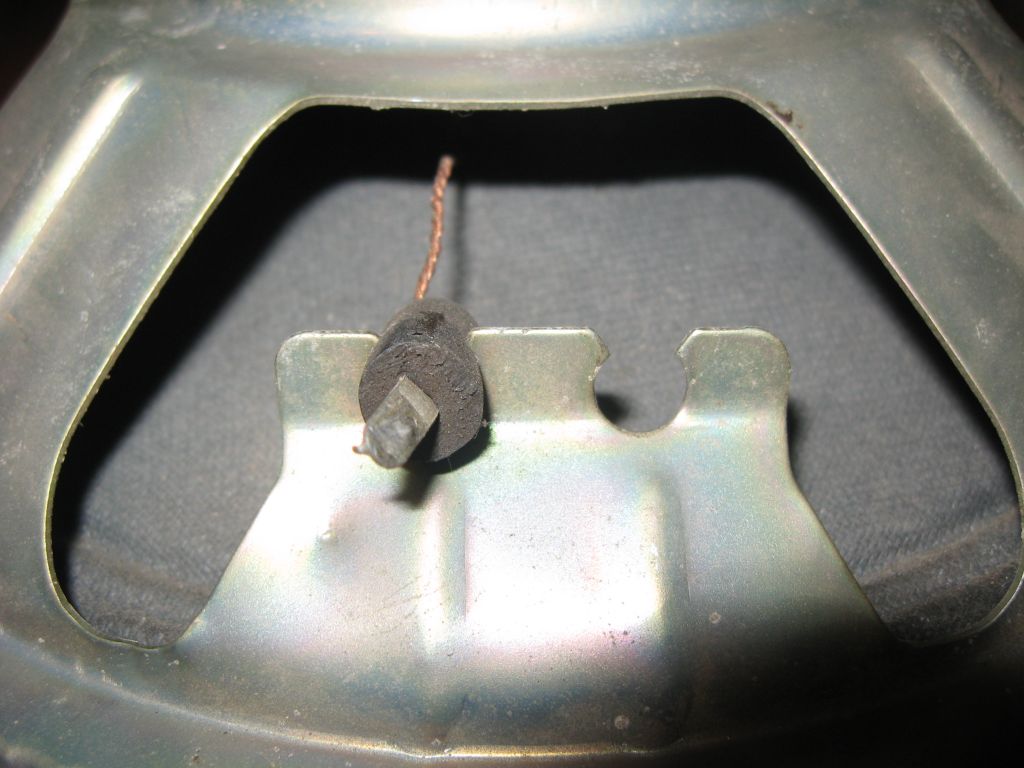

В "комплекте" был еще и динамик, с одним оторванным проводом...

В общем, решено было восстановить из этого хлама еще одну колонку, во-первых для коллекции (у этой колонки отличается дизайн фальшпанели), во-вторых как пару к уже имеющейся, ну и в-третьих, колонка с довольно чувствительным динамиком никогда не бывает лишней в мастерской...

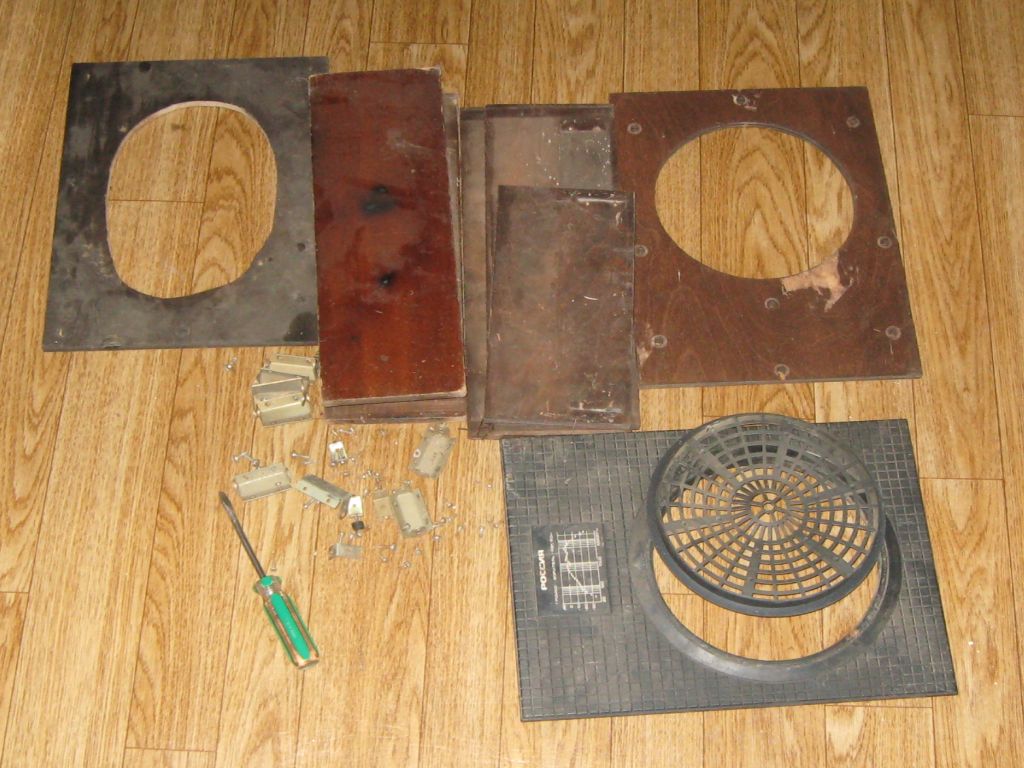

 Для начала я все это хозяйство полностью разобрал:

Колонка по запчастям

Из всего этого набрал комплект для сборки, а оставшиеся деревяшки и метизы пошли на свалку, кроме некоторых частей, которые еще могут потребоваться - они отправились на длительное хранение.

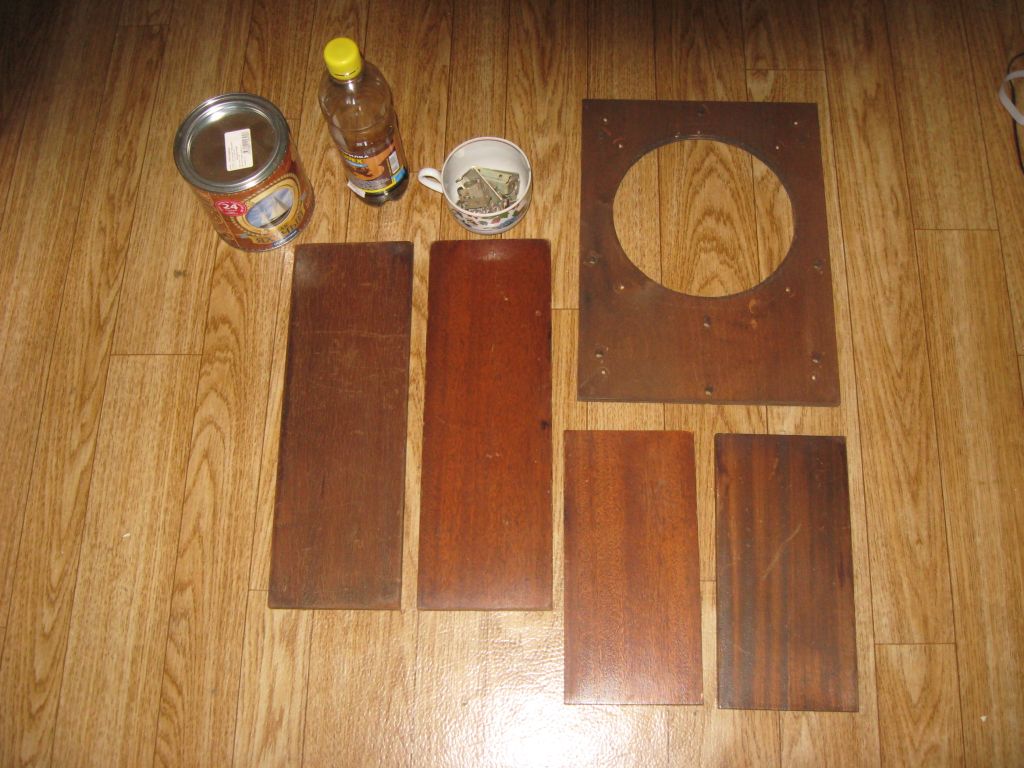

Первым дело все это потребовалось тщательно отмыть. Пластмасса - бытовой химией, железо - автохимией, ну а фанера влажной тряпкой и наждачкой. После отмывки, фанерные части колонки из-за обилия мелких царапин пришлось дополнительно покрыть морилкой. Все это теперь стало выглядеть так:

Колонка в разобранном виде

Далее фанерные боковушки покрываются первым слоем лака, более подробно процесс лакирования описан здесь: Чем наносить лак и политуру

Ну а пока лак сохнет - займемся динамиком.

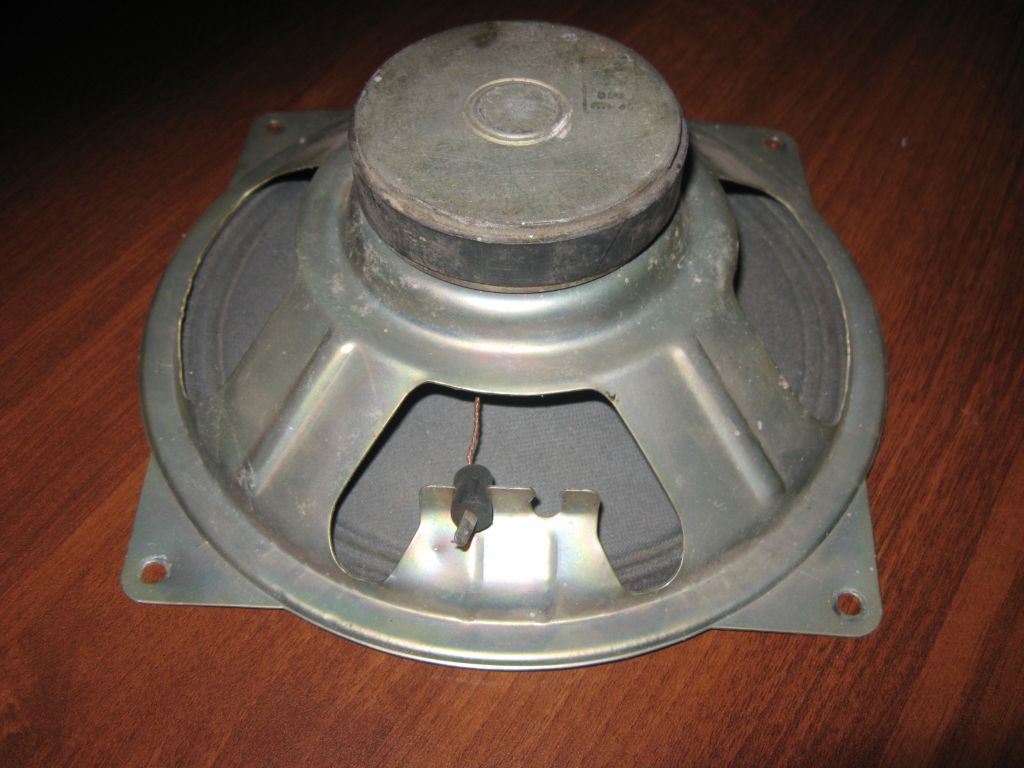

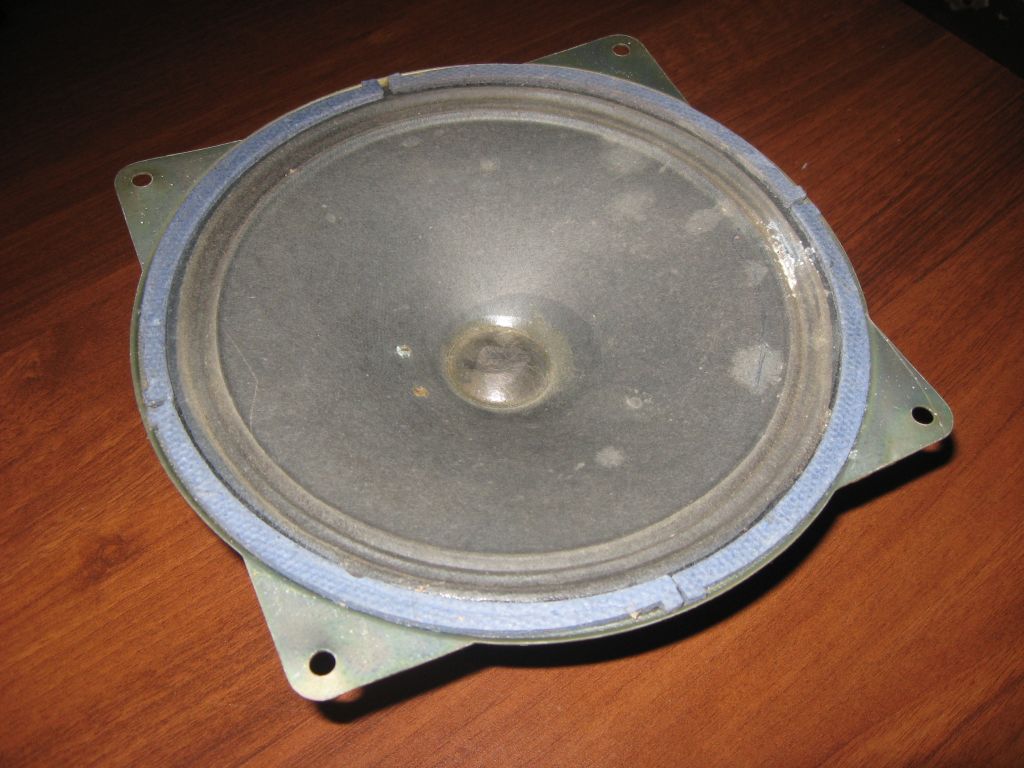

Судя по всему, это оказался динамик  4ГД-35

4ГД-35

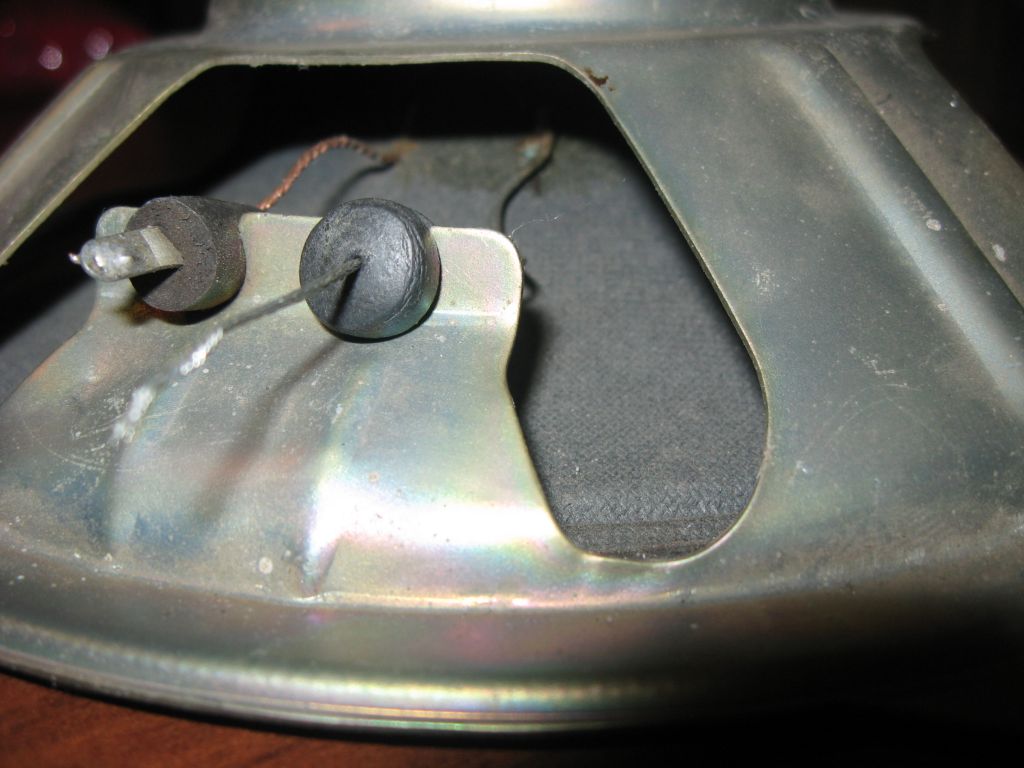

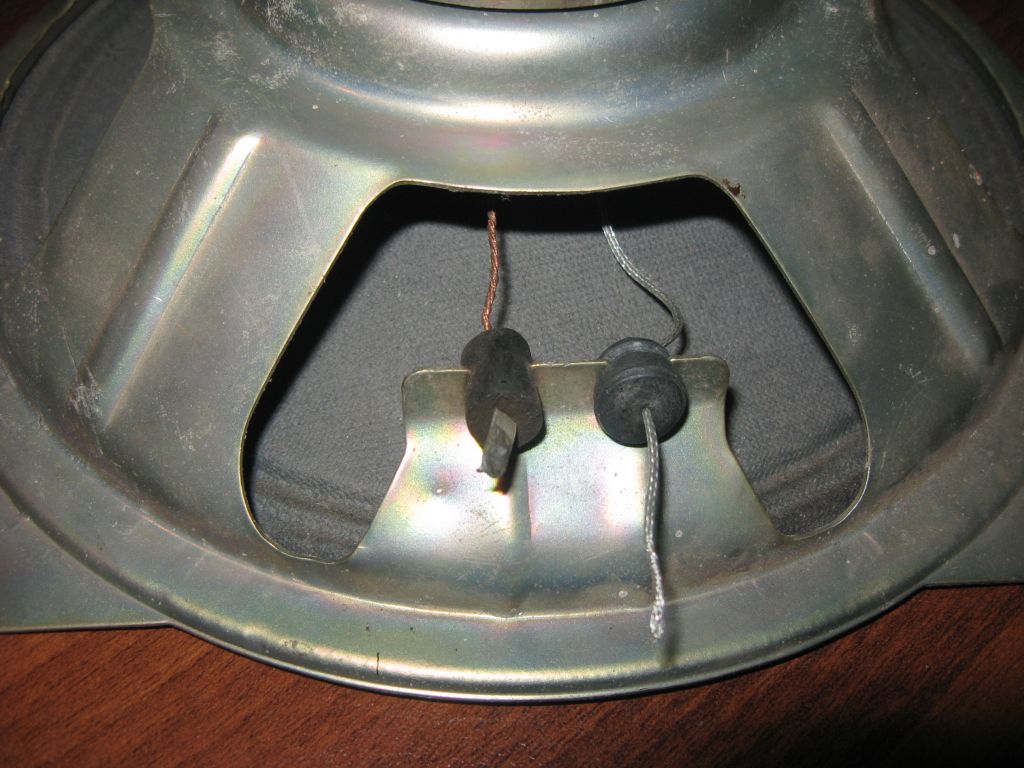

Вывод восстановлен при помощи луженой медной оплетки (очень мягкой)

 4ГД-35

4ГД-35

4ГД-35

4ГД-35

Динамик восстановлен, и прекрасно работает, осталось привести в порядок его внешний вид и можно в ставить в корпус.

Продолжение следует...



john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

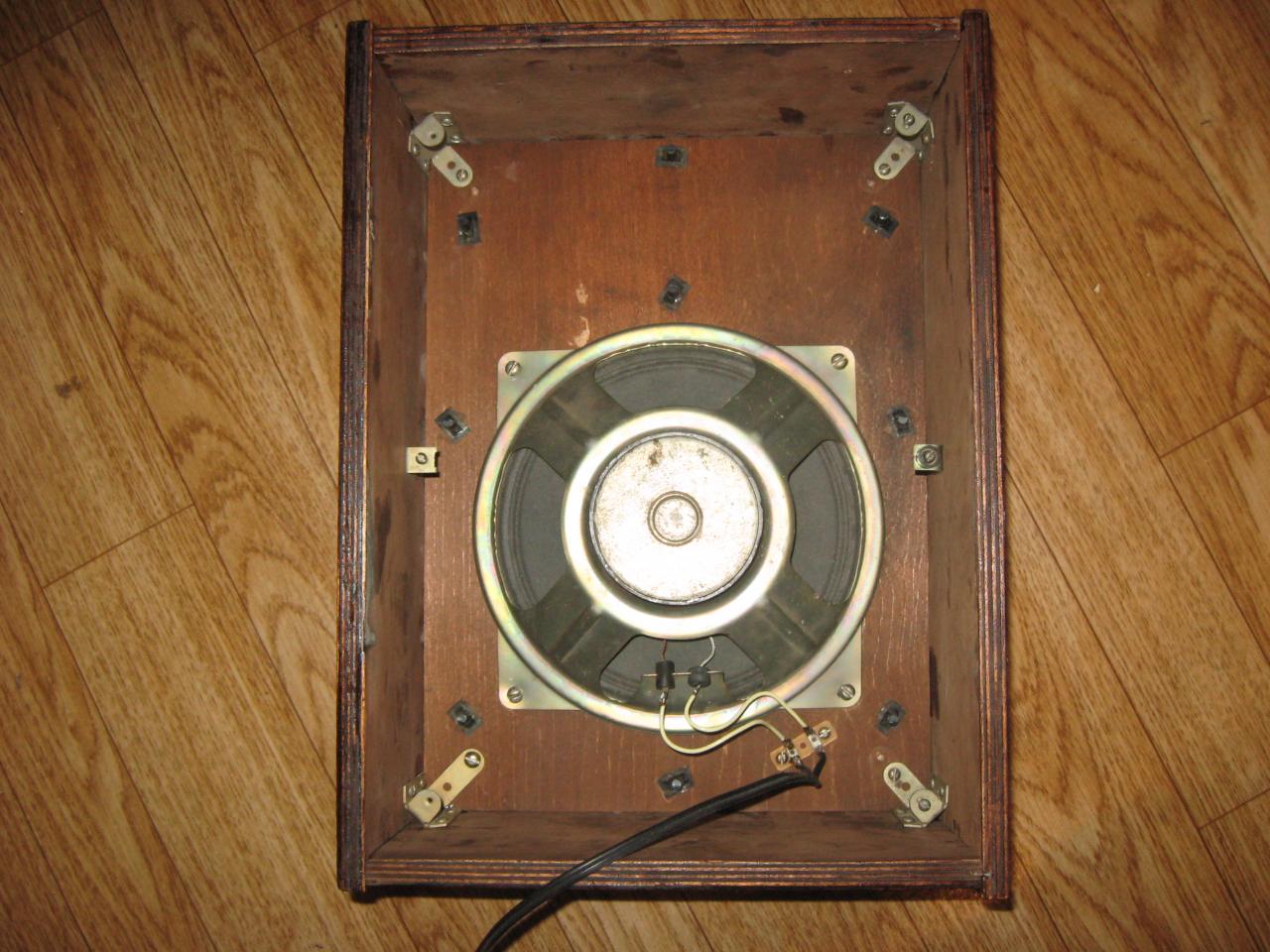

Сборка не сложная, полностью аналогична http://msevm.com/oldradio/russia325s/speaker.htm, поэтому сразу фото того что получилось:

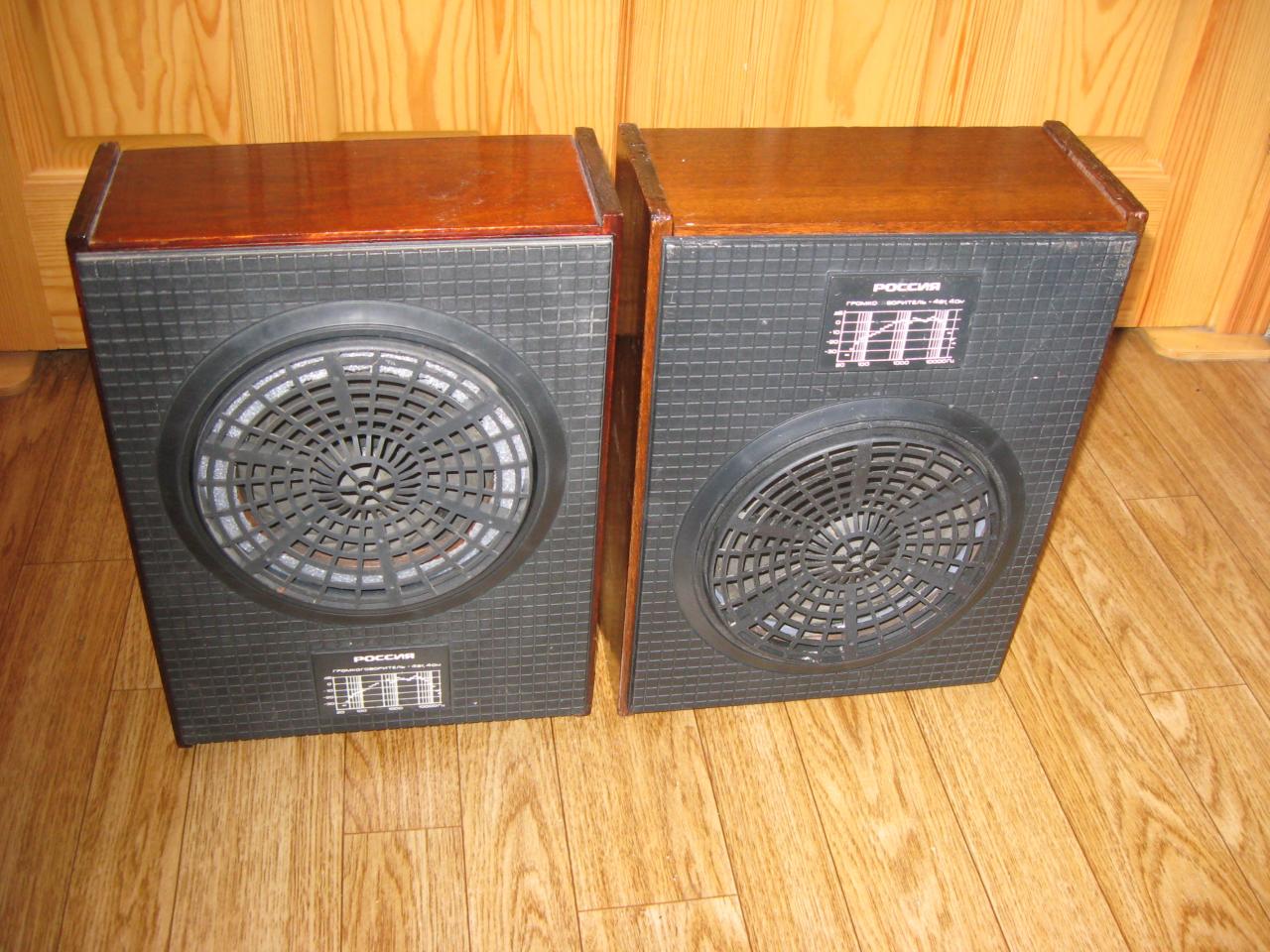

Колонка магнитоэлектрофона "Россия"

"Две сестры" :)

Две сестры
