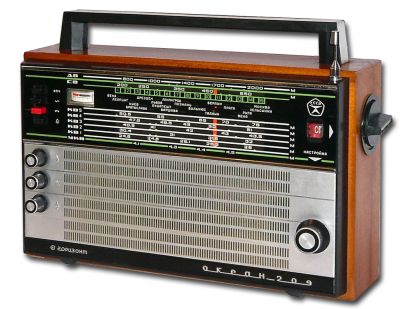

Радиоприёмник "Океан-209"

Радиоприёмник 2 класса "Океан-209" выпускался Минским ПО "Горизонт" с 1976 года.

В начале ноября 1976 года на конвейерах сборочного цеха ПТО ''Горизонт'', в Минске начали массовый выпуск радиоприёмника ''Океан-209''. За внешний вид, и высокое качество работы приёмнику сразу же был присвоен государственный Знак качества. Переносный транзисторный радиоприёмник 2го класса ''Океан-209'' (АСПП-2-2) создан на базе модели ''Океан-205'' и отличается от неё улучшенными параметрами и внешним оформлением, которое отвечает более высоким эстетическим требованиям. В новом приёмнике имеется ряд оригинальных схемных решений, в частности способ переключения трактов АМ
и ЧМ сигналов в УПЧ. Радиоприёмник работает в диапазонах ДВ, СВ, КВ (пять поддиапазонов) и УКВ.

В диапазоне УКВ подстройка частоты автоматическая. Радиоприёмник имеет раздельные регуляторы тембра по ВЧ и НЧ, стрелочный индикатор настройки, подсветку шкалы.

Технические характеристики:

  • Чувствительность при работе с магнитной антенной в диапазонах: ДВ 1 мВ/м, СВ 0,7 мВ/м
  • Чувствительность при paботe с телескопической антенной в диапазонах: KBI-IV 150 мкВ/м, KB V 250 мкВ/м, в диапазоне УКВ 35 мкВ/м.
  • Полоса рабочих частот в диапазонах ДВ, СВ, KB 125...4000 Гц, УКВ 125...10000 Гц.
  • Номинальная выходная мощность на динамической головке 1ГД-48 - 0,5 Вт.
  • Питание универсальное; от электросети - 127 или 220 В, или шести элементов 373.
  • Размеры приёмника 365х259х125 мм.
  • Масса 4,6 кг.

Цена радиоприёмника 135 рублей.

Радиоприёмник выпускали по 1982 год, его электрическая схема несколько раз модернизировалась, в частности в УЗЧ вместо П-213 ставили транзисторы КТ-815, в УПЧ тоже ставили другие транзисторы.

Литература:

  1. Инструкция по эксплуатации и схема.
  2. Реклама модели в журнале "Радио" №6 за 1976 год.
  3. Описание приёмника в журнале "Радио" № 10 за 1977 год.
  4. Описание в справочнике БДС
