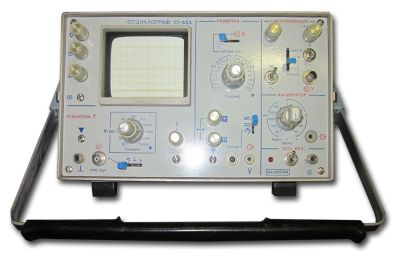

Осциллограф "С1-65А"

Осциллограф универсальный "С1-65А" выпускался с 1981 года.

Осциллограф ''С1-65А'' предназначен для исследования формы электрических сигналов, путём визуального наблюдения и измерения их амплитудных и временных параметров в цеховых, лабораторных или полевых условиях. В отличии от  осциллографа ''С1-65'' имеет большую полосу пропускания вертикального канала (50 МГц), а так же больший размер экрана ЭЛТ, при сохранении тех же габаритов корпуса самого осциллографа. В осцилографе "С1-65" применена трубка 11ЛО1И, а в "С1-65А" - 11ЛО2И

Технические характеристики:

  • Количество лучей(каналов) ЭЛТ: Однолучевой
  • Диапазон измеряемых напряжений: 15 мВ – 60 В
  • Диапазон измеряемых интервалов времени: 0,05 мкс – 0,5 сек
  • Полоса пропускания: 0 – 50 Мгц
  • Время нарастания ПХ: 10 нсек
  • Погрешность измерения амплитуды сигнала: не более 5 %
  • Погрешность измерения интервалов времени: не более 5 %
  • Выброс на ПХ: не более 5%
  • Ширина линии луча: 0,8 мм
  • Рабочая площадь экрана по горизонтали: 60 мм
  • Рабочая площадь экрана по вертикали: 36 мм
  • Напряжение питающей сети: 220 В 50 Гц, 115 В 400 Гц
  • Потребляемая мощность: 125 ВА
  • Диапазон рабочих температур: -30 + 50 град С
  • Габаритные размеры: 348 Х 200 Х 502 мм
  • Масса: 16 кг

ПАРАМЕТРЫ КАНАЛА Y

  • Чувствительность каналов 1 и 2: 5 мВ/дел – 10 В/дел
  • Входное сопротивление канала: 1 Мом
  • Входная емкость канала: 30 пф

ПАРАМЕТРЫ КАНАЛА X

  • Длительность развертки минимальная: 0,01 мкс/дел
  • Длительность развертки максимальная: 50 мсек/дел
  • Амплитуда сигналов внешней синхронизации: 0,5 – 30 В
  • Диапазон частот внешней синхронизации: 10 гц – 35 Мгц
  • Входное сопротивление внешней синхронизации: 1 Мом

ПАРАМЕТРЫ КАНАЛА Z

  • Диапазон частот канала: 20 гц – 10 Мгц
  • Диапазон входных напряжений: 1,5 – 20 В
  • Входное сопротивление канала: 50 кОм

ПАРАМЕТРЫ КАНАЛА КАЛИБРОВКИ

  • Частота сигнала калибровки: Меандр 1 кГц
  • Напряжение сигнала калибровки: 0,02 – 50 В
