Телевизор "Чайка-206"

Унифицированный телевизор "Чайка-206" выпускался Горьковским телевизионным заводом с 1974 года.

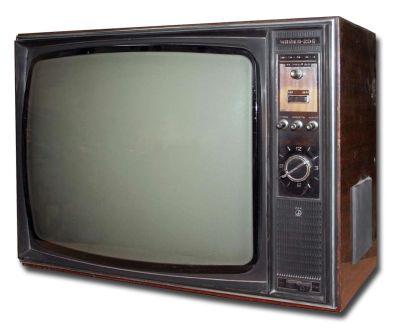

Унифицированный ч/б телевизор ''Чайка-206'' выпускался в настольном и напольном вариантах. Футляр отделан деревом ценных пород, передняя панель пластмассой, а правая её часть выполнена решеткой, где расположен высокочастотный громкоговоритель. Низкочастотный громкоговоритель установлен на левой стенке футляра и закрыт решёткой. Основные ручки управления находятся справа: ручка настройки ДМВ, переключатель М-Д, ручки яркости, контрастности, громкости, ПТК, кнопки включения и выключения. Сзади телевизор закрыт стенкой с отверстиями. Телевизор работает на любом из 12 каналов МВ диапазона и в любом канале ДМВ, при установке блока СКД-1. Имеется система АПЧГ, для перехода с одной программы на другую без регулировок. АРУ обеспечивает устойчивость изображения. АПЧ и Ф сводит влияние помех до минимума. Есть возможность записи звука на магнитофон, громкость и тембр при этом на запись не влияют. Кроме того, телевизор обеспечивает прослушивание звука на наушники, при отключенных громкоговорителях. Возможно регулирование громкости, яркости, отключение громкоговорителей с проводного ПДУ. Пульт не входит в комплект. Питание телевизора осуществляется от электрической сети переменного тока 50 гц, 127 или 220 вольт.

Литература:

  1. Рекламное описание телевизора в журнале "Радио" №6 за 1974 год.
  2. Электрическая схема телевизора (УЛПТ-61-II-28).
