Телевизор "Чайка-201"

Унифицированный телевизор 2 класса "Чайка-201" выпускался Горьковским телевизионным заводом с 1970 года.

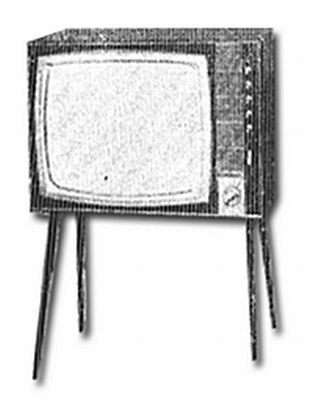

Горьковским телевизионным заводом имени Ленина с начала 1970 года освоено производство телевизоров ''Чайка-201'' на базе унифицированного шасси УЛППТ телевизора 2 класса. В моделе применён прямоугольный взрывобезопасный кинескоп типа 59ЛК2Б. Телевизоры выпускались в настольном и в напольном оформлении, отличаясь только различными вариантами отделки корпуса и передней панели. Отделанный ценными породами (орех или красное дерево) футляр ''Чайки-201'' имеет габариты 735х500х260 мм. Кинескоп закрыт декоративной накладкой. Под решеткой закрывающей динамики помещается ручка ПТК, справа от решетки находятся ручки управления; громкостью, тембром НЧ с выключателем динамиков при приёме звука на телефон, тембром ВЧ, контрастностью и яркостью (сверху вниз). Под ручками, внизу расположены кнопки выключателя сети. Регуляторы, управляемые ручками, расположены на специальном пульте, выполненном в виде отдельного узла. Пульт подключается к телевизору при помощи имеющегося в нём разъема КП8. Потенциометр контрастность, находится на шасси. Он соединен с соответствующей ручкой на пульте управления передачей, состоящей из гибкого валика и соединительных муфт. Позже конструкторы разработали измененную конструкцию пульта управления, в которой этот потенциометр находится на пульте. Громкоговорители в телевизоре ''Чайка-201'' присоединены к выходному каскаду усилителя НЧ через малогабаритный штепсельный разъем КП9, подключенный к разъему КП3.

Технические характеристики:

  • Чувствительность с антенного входа - 50 мкВ.
  • Чёткость по горизонтали 450 линий, а вертикали - 500 линий.
  • Полоса эффективно воспроизводимых звуковых частот 100...10000 Гц.
  • Выходная мощность звукового канала 1,5 Вт.
  • Питание от сети 127/220 В.
  • Потребляемая мощность 170 Вт.
  • Вес 36 кг.

Литература:

  1. Описание телевизоров "Чайка-201" и "Чайка-202" в журнале Радио № 11 за 1971 год.
