Усилительно коммутационное устройство "Бриг-001-стерео"

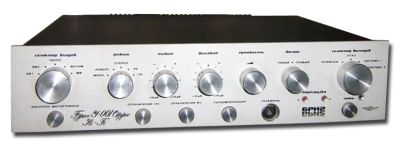

Усилительно коммутационное устройство (УКУ) "Бриг-001-стерео". Ленинградское объединение "Океанприбор", Кировский завод "Ладога". Разработка УКУ с 1970, опытный выпуск с 1975, серийный с 1976 года.

УКУ ''Бриг-001-стерео'', позднее ''Бриг У-001-стерео'' предназначено для высококачественного усиления музыкальных или речевых программ с микрофона, магнитного или пьезоэлектрического звукоснимателя, тюнера, магнитофона и других источников сигналов. В УКУ имеется ступенчатая регулировка громкости и тембра, возможность изменения АЧХ с помощью фильтров ВЧ и НЧ, имеется система мягкого включения, исключающая щелчки при включении или выключении, защита от КЗ нагрузки, световая индикация сети, перегрузки каналов. К УКУ можно подключить четыре АС с сопротивлением от 4 до 8 Ом, и стереотелефоны.

УКУ имеет низкий уровень шума, малые интермодуляционные и гармонические искажения, линейность фазовой и а-частотной характеристик.

Основные характеристики:

  • Номинальная выходная мощность на нагрузке 8 ом, 2х50 Вт.
  • Номинальный диапазон воспроизводимых частот при неравномер ности АЧХ ± 0,7 дБ 20...25.000 Гц.
  • Коэффициент гармоник в диапазоне частот 40...16000 Гц 0,1 %.
  • Коэффициент искажений 0,15 %.
  • Разделение каналов на частоте 1000 Гц 50 дБ.
  • Отношение сигнал/взвешенный шум для ЛВ - 86 дБ.
  • Потребляемая мощность 150 Вт.
  • Габариты - 452х372х118 мм.
  • Масса 15 кг.

Опытные экземпляры усилителя ''Бриг-001С'' были выпущены 1975 году, а в 1976 году он был запущен в серийное производство. Выпускался усилитель до 1989 года, претерпев несколько модернизаций электрической схемы. С I кв 1985 года Новокаховским ПБЗ ''Сокол'' выпускали УКУ - ''Барк-001-стерео'', кроме наименования схожий с УКУ ''Бриг-001-стерео''.

Литература:

  1. Инструкция по эксплуатации УКУ, 1984 г.
  2. Инструкция по эксплуатации УКУ, 1985 г.
  3. Инструкция по эксплуатации УКУ в формате Word.
  4. Описание и схемы УКУ в справочнике Белова, Дрызго.
  5. Описание УКУ в книге Анисимова.
  6. Страница об истории создания УКУ.
  7. Статья об УКУ "Бриг -001С"
  8. Фото и описание усилителя
