Радиоприемник "СВД-9"

 Сетевой всеволновый супергетеродинный радиоприёмник "СВД-9" выпускался Александровским радиозаводом с 1938 года.

Радиоприемник "СВД-9", получил в линейке приемников "СВД" наибольшее распространение. "СВД-9" в серийном варианте имел незначительные схемные отличия от своего предшественника - "СВД-М". Как отмечено в журнале "Радио" №8 за 1977 год, "этот приемник имел по тем временам отличные характеристики: чувствительность на всех диапазонах - не хуже 40 мкВ, избирательность - 20 дБ. "СВД-9" отличало от своих собратьев хорошее качество звучания, чему способствовали отработанная схема усилителя НЧ с тонкоррекцией и удачная конструкция громкоговорителя - также детища Александровского радиозавода".

"СВД-9" - это девятиламповый супергетеродин с питанием от сети переменного тока напряжением 110, 127 и 220 в.

Аббревиатура "СВД-9" расшифровывается следующим образом: "СВД" - это "Супергетеродинный Всеволновый с Динамиком", а "9" - это количество примененных в нем ламп. Так как имелось несколько модификаций радиоприемника, при его восстановлении важно знать не только год выпуска но и его модификацию.

В "СВД-9" впервые в отечественной практике производства бытовых радиоприемников был применен электроннолучевой индикатор настройки - "магический глаз".

Подробнее...

Альбом фотогалереи

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

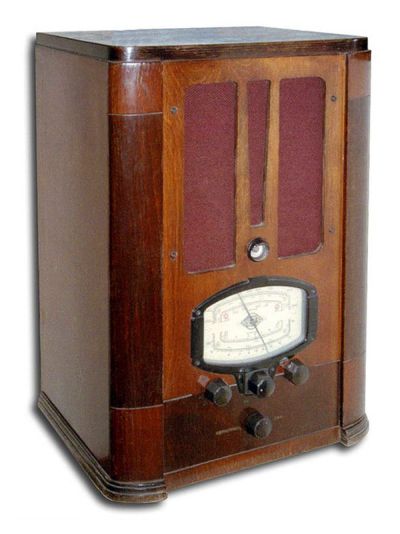

Радиоприемник "СВД-9" (модификация 1940 года)

 В 1940 году девятиламповый супергетеродинный приемник "СВД-9" был модифицирован. Модификация в основном заключалась в изменении монтажа приемника и замене круглой шкалы настройки на овальную.

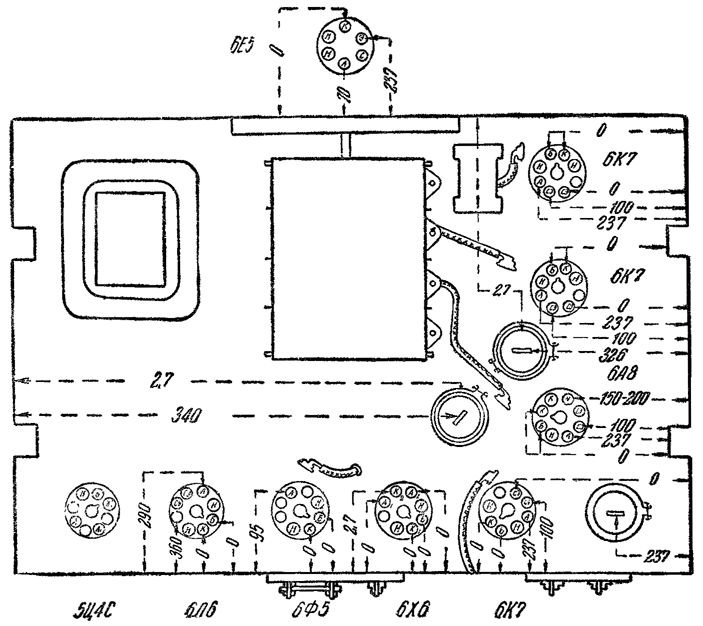

 Схема проверки напряжений приемника "СВД-9" (модификация 1940 года)

Схема проверки напряжений приемника "СВД-9" (модификация 1940 года)

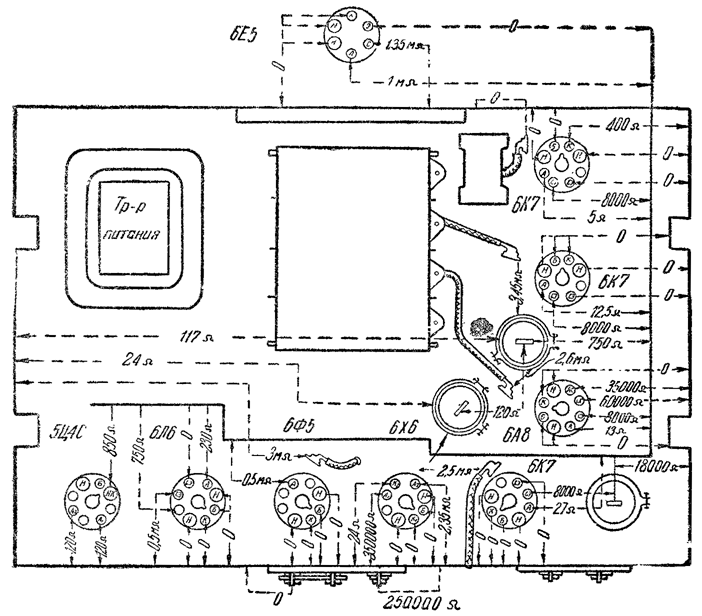

Схема проверки сопротивлений приемника "СВД-9" (модификация 1940 года)

Схема проверки сопротивлений приемника "СВД-9" (модификация 1940 года)

Принципиальная схема в формате DjVu:
