Радиола "Урал-110"

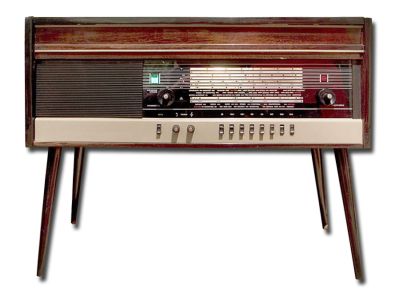

Сетевая ламповая радиола первого класса "Урал-110" выпускалась Сарапульским заводом Орджоникидзе с 1970 года.

 Сетевая ламповая радиола первого класса "Урал-110"  представляет собой оригинальную модель восьмиламповой монофонической радиолы 1-го класса. Приёмник рассчитан на приём в диапазонах длинных 2000...735,3 м(150...408 кгц), средних 571,1...186,9 м (525...1605 кГц), двух коротковолновых: (KB-II) 75,9...40,5 м (3.95...7.4 Мгц), (KB-I) 32,0...24,8 м (9,36...12,1 Мгц) и ультракоротковолновом 4,56...4,11м (65,8...73,0 Мгц). Чувствительность приёмника с внешней антенной (при отношении напряжения полезного сигнала к напряжению шумов 20 дБ) в диапазонах ДВ, СВ 20...40 мкВ, в диапазонах КВ-I, КВ-II 50 мкВ и в УКВ диапазоне - 5 мкВ (при отношении напряжения полезного сигнала к напряжению шумов - 26 дБ). Чувствительность с внутренней магнитной антенной в диапазонах ДВ, СВ 0,6...1,5 мВ/м, в положении «Местный прием» в диапазонах ДВ и СВ 0,4...0,8 мВ/м. Промежуточная частота тракта AM 465 Кгц, тракта ЧМ 6,5 Мгц. Избирательность по соседнему каналу в диапазонах ДВ, СВ 50-60 дБ. Ширина полосы пропускания AM тракта при ослаблении сигнала на 6 дБ в положении «Узкая полоса» не менее 5 Кгц, в положении «Широкая полоса» не менее 9 Кгц, и в положении «Местный приём» не менее 14 Кгц. Ширина полосы пропускания тракта ЧМ при ослаблении сигнала на 6 дБ 130...170 Кгц. Избирательность по зеркальному каналу в диапазонах: ДВ 64 дБ, СВ 46 дБ, в КВ-I, КВ-II 20 дБ, УКВ 28 дБ. Автоматическая регулировка усиления обеспечивает изменение сигнала на выходе приёмника не более 12 дБ, при изменении сигнала на входе на 40 дБ. Диапазон воспроизводимых звуковых частот АМ-тракта в положении «Узкая полоса» - 80...4000 Гц, в положении «Широкая полоса» - 80...6000 Гц, и в положении переключателя «Местный прием» 80...10000 Гц.

Диапазон частот ЧМ-тракта 80...12000 Гц, тракта грамзаписи 80...10000 Гц. Регулировка тембра плавная, раздельная для низших и высших звуковых частот в пределах - 14...18 дБ. Уровень фона со входа усилителя НЧ - 55 дБ. Номинальная выходная мощность усилителя НЧ - 2 Вт, максимальная - 3,5. Чувствительность с гнезд звукоснимателя при номинальной выходной мощности 0,24 в. Акустическая система радиолы состоит из двух громкоговорителей типа 4ГД-28М (один фронтальный, другой боковой) и ещё одного бокового громкоговорителя 1ГД-19М. В радиоле установлен электропроигрыватель IIЭПУ-40-127 в, имеющий 3 скорости вращения диска (78, 45 и 33об/мин), полуавтоматическое включение и автоматическое выключение, микролифт (автоматический подъем тонарма звукоснимателя после проигрывания грампластинки). Мощность потребляемая радиолой от электрической сети при приёме радиовещательных станций, не превышает 55 Вт, а при воспроизведении грамзаписи не превышает 65 Вт. азмеры радиолы в настольном исполнении - 773х311х288 мм, в напольном - 773х311х770 мм, масса без упаковки 21 кг.

Литература:

  1. Описание и схема модели в ж. Радио № 11 за 1970 год.
