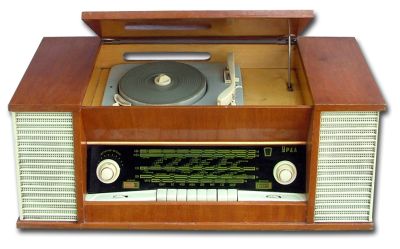

Радиола "Урал"

Сетевая настольно-напольная радиола второго класса "Урал" выпускалась Сарапульским заводом имени Орджоникидзе с 1963 года.

Радиола ''Урал'' - представляет собой семиламповый радиоприёмник с универсальным ЭПУ и имеет следующие каскады: УВЧ и преобразователь частоты ЧМ диапазона на лампе 6НЗП. УПЧ ЧМ диапазона и преобразователь для других диапазонов на лампе 6И1П. УПЧ всех диапазонов на лампе 6К4П. Детектор на лампе 6Х2П. Предварительный усилитель НЧ на лампе 6Н2П. Оконечный усилитель НЧ на лампе - 6П14П. Оптический индикатор настройки на лампе 6Е1П.

Технические характеристики:

  • Номинальная выходная мощность УНЧ 2 Вт, максимальная 3.
  • Диапазон принимаемых частот: ДВ 150...408 Кгц, СВ 520...1600 Кгц, КВ-1 9,35...12,1 Мгц, КВ-2 3,95...7,4 Мгц, УКВ 65,8...73 Мгц.
  • ПЧ для УКВ-ЧМ диапазона 8,4 Мгц, для остальных 465 Кгц.
  • Чувствительность с наружной антенной в диапазонах ДВ, СВ - 150 мкВ, КВ 200 мкВ, УКВ 20 мкВ, с магнитной антенной в диапазонах ДВ, СВ 3 мВ/м.
  • Избирательность в по соседнему каналу в диапазонах АМ 46 дБ.
  • Полоса пропускания всего тракта при приёме на УКВ-ЧМ - 80...12000 Гц, в остальных диапазонах 80...4000 Гц, а при воспроизведении грампластинок 80...7000 Гц.
  • Потребляемая мощность при приёме 60 Вт, при работе ЭПУ 75 Вт.
  • Выпрямитель селеновый типа АВС-80-260.
  • Универсальное ЭПУ имеет четыре скорости: 16, 33, 45 и 78 об/мин и полуавтоматическое устройство для включения и выключения двигателя, совмещенное с микролифтом.
  • Акустическая система состоит из двух громкоговорителей типа 2ГД-7 и двух типа 1ГД-18.
  • Габариты радиолы ''Урал'' - 774х326х336 мм
  • Масса 20,9 кг.

Розничная стоимость радиолы 93 рубля 74 коп.

Литература:

  1. Описание и электрическая схема радиолы в справочнике Левитиных
