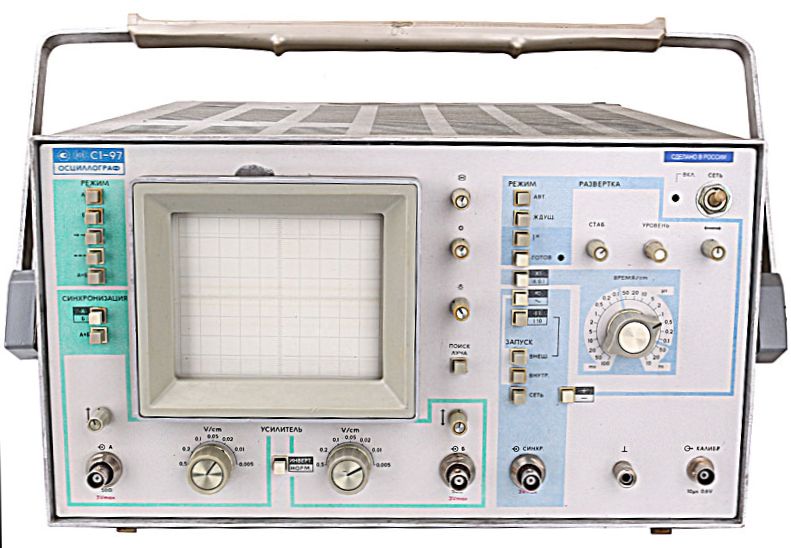

Осциллограф С1-97

Осциллограф С1-97

С1-97 предназначен для исследования формы периодических редкоповторяющихся и однократных сигналов с амплитудами 15 мВ-4 В и длительностью 3 нс - 1 с путем визуального наблюдения и фотографирования.

Малое время нарастания ( < 1 нс) и ЭЛТ с большой яркостью и высокой скоростью записи (2000 км/с) позволяют успешно использовать прибор для исследования быстропротекаюших процессов в электронно-счетной технике, электронике, ядерной физике. Входное сопротивление 50 Ом обеспечивает исследование высокочастотных сигналов без искажения их формы из-за емкостной нагрузки. Возможно увеличение входного сопротивления до 1 МОм (емкостная нагрузка 2 пФ) за счет использования активного пробника с делителем-насадкой.

Технические характеристикиВертикальное отклонение

  • Полоса пропускания 0 - 350 МГц
  • Время нарастанияКоэффициент отклонения 5 мВ/дел-0,5 В/дел
  • Погрешность коэффициентов отклонения 3%
  • Входное сопротивление: 50 Ом, 100 кОм/4 пФ (с активным пробником); 1 МОм/2 пФ (с делителем-насадкой)

Горизонтальное отклонение

  • Коэффициент развертки 1 нс/дел - 0,1 с/дел
  • Погрешность коэффициентов развертки 3%
  • Синхронизация:
    - внутренняя - при изображении 8 мм (до 100 MГц), при изображении 20 мм (до 500 МГц),
    - внешняя - сигналами с амплитудой 40 мВ и частотой 20 Гц-100 МГц, сигналами с амплитудой 100 мВ и частотой до 500 МГц
  • Режим работы развертки: автоколебательный, ждущий, однократный

Литература:

  1. Техническое описание осцилографа С1-97
