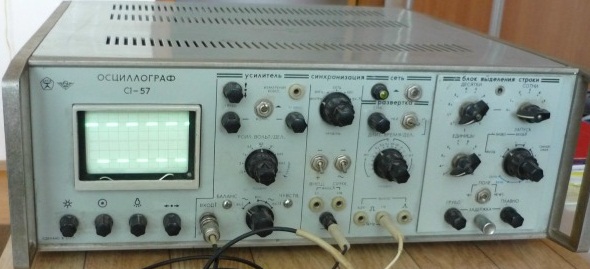

Осциллограф С1-57

Осциллограф С1-57 универсальный предназначен для визуального наблюдения импульсных и периодических электрических сигналов, измерения амплитуд и длительностей исследуемых сигналов, детального исследования телевизионного сигнала с индикацией на ВКУ рассматриваемого участка растра.

Технические характеристики:

    Прибор предназначен для визуального наблюдения импульсных и периодических электрических сигналов, измерения амплитуд и длительностей исследуемых сигналов, детального исследования телевизионного сигнала с индикацией на ВКУ рассматриваемого участка растра.
    Конструктивно прибор выполнен в двух вариантах: настольном и стоечном.
    Диапазон рабочих температур - от +5?С до +45°С.
    Рабочая часть экрана - 48х80мм.
    Толщина линии луча не превышает 0,8мм.
Время самопрогрева прибора осциллограф С1-57 универсальный - не больше 15 минут.
    Прибор сохраняет свои характеристики после непрерывной работы в течение 22-х часов в нормальных условиях.
    Прибор сохраняет свои характеристики при смене в нем ЭЛТ. При этом допускаются подрегулировки с помощью имеющихся органов подстройки, предусмотренных принципиальной схемой прибора и инструкцией по эксплуатации.
    Масса без упаковки - не более 25кг.
    Габаритные размеры прибора:
     - в стоечном варианте - 520X160X510мм;
     - в настольном варианте - 480ХІ60Х475мм.
