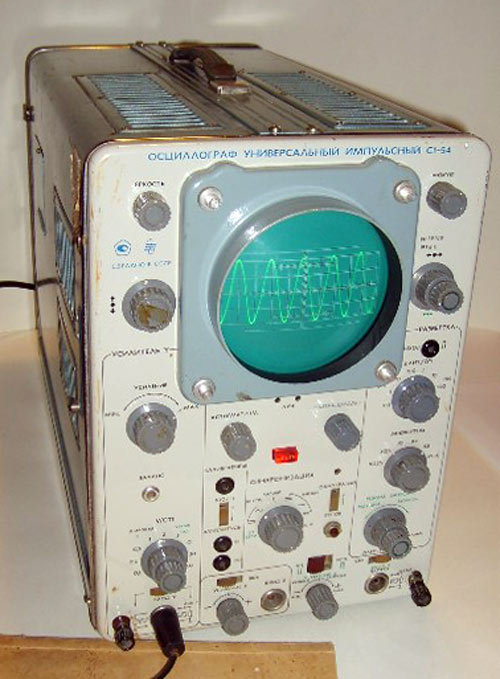

Осциллограф "С1-54"

Осциллограф "С1-54" выпускался с 1970 года. Осциллограф "С1-54" - универсальный и предназначен для исследования импульсных и периодических процессов в лаборатории, полевых и высотных (до 5 км) условиях. Технические характеристики: Прибор позволяет наблюдать и измерять периодические и импульсные электрические сигналы: в диапазоне амплитуд от 0,01 В до 500 В; в диапазоне частот периодических сигналов от 2 Гц до 20 МГц; параметры импульсов длительностью от 0,1 мкс до 0,5 с с частотой следования от 200 Гц до 500 кГц; Неравномерность частотной характеристики усилителя вертикального отклонения не более 3 дБ в диапазоне частот от 0 до 20 МГц, не более 1 дБ в полосе частот 50 Гц-3 МГц для широкой полосы и не более 3 дБ в диапазоне частот от 2 Гц до 2 МГц для узкой полосы. Максимальная чувствительность усилителя горизонтального отклонения 0,05 мм/мВ. Неравномерность АЧХ усилителя горизонтального отклонения не более 3 дБ в диапазоне частот от 5 Гц до 2М Гц. Рабочая часть экрана 40х90 мм. Питание от сети переменного тока частотой 50 Гц, напряжением 220 В или 400Гц и 115 В. Мощность, потребляемая от сети 140 В•А. Масса прибора 25 кг. Габариты 260х380х550 мм. Наработка прибора на отказ 600 часов.

Литература:

  1. Испытания и схемы осциллографа "С1-54".
