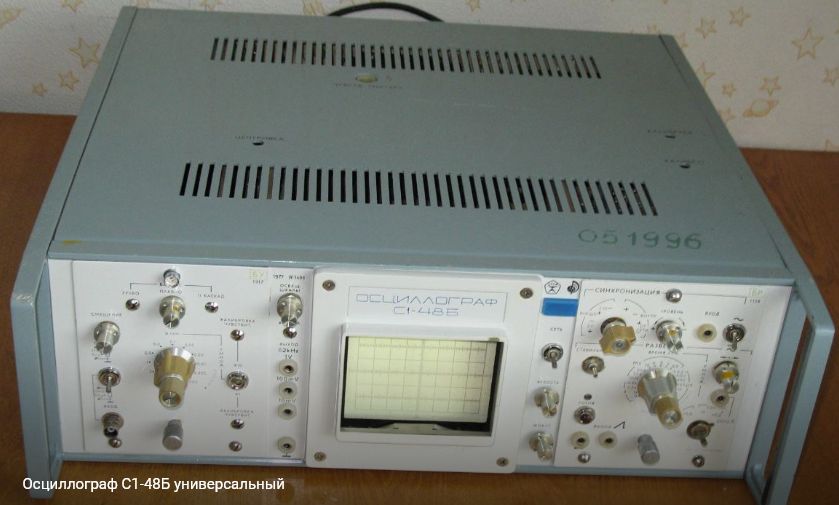

Осциллограф С1-48Б

Осциллограф универсальный низкочастотный С1-48Б предназначен для исследования электрических сигналов путем визуального наблюдения и измерения их временных и амплитудных параметров в диапазоне частот от постоянного тока до 1 Мгц. Прибор соответствует ГОСТ 9810-69 «Осциллографы электронно-лучевые. Общие технические условия». По точности воспроизведения формы сигнала, точности измерения временных интервалов и амплитуд осциллограф С1-48Б относится к III классу ГОСТ 9810-69.

Технические характеристики осциллографа С1-48Б

Количество лучей ЭЛТ — Однолучевой
Диапазон измеряемых напряжений 4 мВ – 200 В
Диапазон измеряемых интервалов времени 8 мкс – 0.5 сек
Полоса пропускания 0 – 1 Мгц
Время нарастания ПХ 0,35 мкс
Погрешность измерения амплитуды сигнала Не более 10 %
Погрешность измерения интервалов времени Не более 10 %
Выброс на ПХ
Ширина линии луча 1 мм
Рабочая площадь экрана по горизонтали 80 мм
Рабочая площадь экрана по вертикали 60 мм
Напряжение питающей сети: 220 В 50 Гц и 115 –220В 400 Гц
Потребляемая мощность: 75 ВА
Диапазон рабочих температур: -10 + 40 град С
Габаритные размеры: 490 Х 175 Х 475 мм
Масса: 20 кг

ПАРАМЕТРЫ КАНАЛА Y
Чувствительность канала Y 2 мВ/дел – 5 В/дел
Входное сопротивление канала 1 Мом
Входная емкость канала 55 пф
ПАРАМЕТРЫ КАНАЛА X
Длительность развертки минимальная 2 мкс/дел
Длительность развертки максимальная 2 сек/дел
Амплитуда сигналов внешней синхронизации 0,5 – 50 В
Диапазон частот внешней синхронизации 1 гц – 1 Мгц
Входное сопротивление внешней синхронизации 2,2 Мом
ПАРАМЕТРЫ КАНАЛА Z
Диапазон частот канала 20 гц –200 кгц
Диапазон входных напряжений 20 — 50 В
Входное сопротивление канала 1 Мом
ПАРАМЕТРЫ КАНАЛА КАЛИБРОВКИ
Частота сигнала калибровки Меандр 2 Кгц
Напряжение сигнала калибровки 10, 100, 1000 мВ
