Вольтметр Ц4331

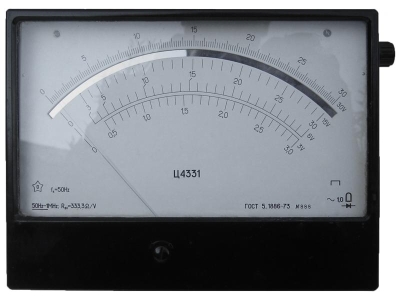

Ц4331 вольтметр высокочастотный переносный предназначен для измерения действующего напряжения синусоидальной формы.

Технические характеристики Ц4331:

  • Класс точности - 1.
  • Пределы измерения прибора - 3 В; 6 В; 15 В; 30 В.
  • Номинальная область частот - от 50 Гц до 1 МГц.
  • Входное сопротивление прибора на всех пределах измерения - 333,3 Ом/В.
  • Время успокоения подвижной части Ц4331 - не более 4 с.
  • Корпус прибора - металлический.
  • Измерительный механизм - магнитоэлектрической системы, с креплением подвижной части на растяжках.
  • Отсчетное устройство - стрелочный указатель.
  • Габаритные размеры - 270?170?90 мм.
  • Масса прибора Ц4331 - 2 кг.

Условия эксплуатации:

  • Температура окружающего воздуха - от +10° С до +35° С.
  • Относительная влажность при температуре +30° С - до 80%.
  • По устойчивости к механическим воздействиям прибор относится к обыкновенным.
  • По степени защищенности от внешних магнитных влияний вольтметр относится к категории - II.

Вольтметры Ц4331 используют измерительный механизм магнитоэлектрической системы с внутрирамочным магнитом. Принцип действия этих механизмов основан на взаимодействии измеряемого тока, протекающего по проводникам подвижной катушки, с магнитным полем постоянного магнита.
