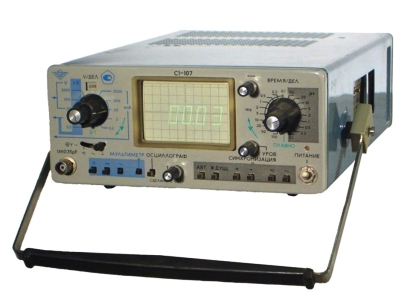

Осциллограф-мультиметр С1-107

Осциллограф-мультиметр С1-107

Технические характеристики осциллографа С1-107

Вертикальное отклонение

  • Полоса пропускания 0 — 5 МГц
  • Время нарастания ПХ не более 70 нс
  • Коэффициент отклонения 0,01 — 20 В/дел
  • Погрешность ±(4 — 8)%
  • Входное сопротивление и емкость:
  • (1±0,02) МОм, (35±5) пФ — прямой вход
  • (1±0,02) МОм, 12 пФ — с делителем 1:10

Горизонтальное отклонение

  • Коэффициент развертки 0,1 — 1·105 мкс/дел
  • Погрешность ±(5 — 8)%
  • Режимы запуска развертки: автоколебательный, ждущий

Мультиметр

  • Напряжение постоянного тока 1·10-3 — 1000 В
  • Напряжение переменного тока 1·10-3 — 300 В
  • Сила постоянного тока 1·10-3 — 1999 мА
  • Активное сопротивление 1·10-3 — 1999 кОм
  • Поддиапазоны во всех режимах измерения: 0,2; 2; 20; 200; 2000
  • Параметры входа в режиме измерения постоянного и переменного напряжения:
  • активное сопротивление — не менее 10 мОм
  • емкость — не более 100 пФ

Экран 60х40 мм
Питание: 220 В, 50 Гц; 115 и 220 В, 400 Гц; U= 27 В
Потребляемая мощность 25 В · А
Потребляемый ток 0,6 А
Габариты 245X112X360 мм
Масса 4 кг
