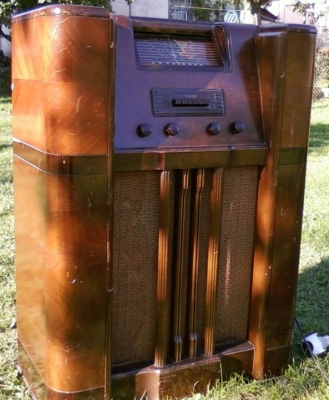

Viking 40 A 75 E

Радиоконсоль выпускалась в 1941/1942 годах, компанией Viking, Канада.

С форума любителей технической старины, от пользователя RadioSvit:

"...Не скажу что это то, что очень хотел или то о чем мечтал , но пожалуй первая приобретенная целиком , а не по частям американская радиоконсоль . Моя первая ласточка . В любом случае на первых порах до приобретения "консоли моей мечты" или чего-то значительно лучшего, не намерен с ней расставаться. Знакомтесь: Родом из Канады , производство фирмы Viking , модель 40A 75 E , выпускалась в 1941/42 годах. Изготовлена по заказу торговой сети Еатон , но с боку на шасси нашел шильдик что изготовлена по лицензии RCA . Пять диапазонов: - средние волны, и 4 КВ (19м , 25 м , 31 м и 49 метров) . Плюс 6-ть фиксированных настроек на средних волнах. Кратко опишу начинку: 7-мь радиоламп. Смеситель/гетеродин собран на 6SA7 , УПЧ на 6SK7 , стандартный набор радиоканала для бюджетных приемников . Особенности схемотехники начинаются с детектора ... Winking Он собран на триоде (!) 6J5G. Какие плюсы он имеет перед стандартным детектором на двойном диоде или диод-триоде еще не разбирался . Скорее всего никаких - похоже на обычный маркетинговый ход для увеличения количества радиоламп . Или на что то умное и хитрое ... Happy Вторая странность - "зеленый глаз" 6U5 еще в старом 6-и штырьковом американском цокле образца кажется 28-го года. Прямонакальный кенотрон 5Y4G в блоке питания . А вот о УНЧ поподробнее... Предварительный каскад УНЧ сделан на 6SF5 , однотактный выходной каскад на 6V6G . Когда впервые открыл шасси и увидел в боксе полторавольтовую батарейку , то с грустью подумал что ктото здесь уже покопался и слегка усовершенствовал схему . Sad

Какое же было моё удивление , когда оказалось что батарейкой создается смещение первой лампы УНЧ (!). Так это же самое что ни на есть ХайЕндное решение наших дней! И то только в самых дорогих аппаратах . Его огромный плюс - исключение из цепи следования сигнала переходного конденсатора и вследствии заземленности катода очень низкий уровень НЧ шума . Действительно , при отсутствии сигнала на максимальном положении регулятора громкости из динамика не раздается ровным счётом НИЧЕГО ! . По истине точно нет ничего нового в современном мире, - все уже было давно придумано до нас ...Даже обидно . Но пожалуй удивительно еще и то что это Ноу Хау применено в серийном аппарате, что подтверждается схемой консоли и ее очень немаленьким серийным номером за 300 000 экземпляров ...

Странности не прекращаются , всегда думал что экран на лампе уменьшает ее рассеиваемую мощность , - оказывается он может быть чуть ли не радиатором если он черного цвета ... Пример - этот экран на выходной лампе 6V6G . Дальше больше - еще одна хайендная примочка наших дней - ПОС . Положительная Обратная Связь . Затятые аудиофилы всерьез утверждают что она в отличии от ООС сильно улучшает звук Laughing . Уже неделю слушаю и должен сказать что чтото положительное в таком утверждении таки есть ... Happy Звучание консоли очень динамичное , но в то же время и естественное , вот уж не подумал бы что мощности в 3 вата вполне может хватать для озвучивания не только большого холла , но и не маленькой територии перед домом ...  Даже если учесть что немалая заслуга в этом припадается на 30-и сантиметровый динамик с подмагничиванием ... :D"
