Радиостанция Р-836 (Неон)

Назначение и состав. Радиопередатчик Р-836 предназначен для осуществления радиотелефонной передачи и радиотелеграфной пе­редачи незатухающими колебаниями. На самолете устанавливается передатчик Р-836 в следующем составе:

блок Б-1 — возбудитель, предназначенный для создания колеба­ний в диапазоне рабочих частот передатчика;

блок Б-2—антенный контур (контур выходного каскада), в ко­тором размещены в основном элементы контура выходного усили­теля мощности передатчика;

блок Б-3 — блок коммутации и модулятора, который служит для усиления колебаний, поступающих от микрофона при работе пере­датчика в телефонном режиме, а также обеспечивает управление передатчиком в режиме настройки;

блок Б-4 — ламповый блок, где размещены радиолампы выход­ного каскада и некоторые другие элементы передатчика;

блок Б-5 — блок выпрямителей, в состав которого входят транс­форматор и в.ыпрямители, преобразующие переменное напряжение 115 В бортовой сети в постоянные и переменные напряжения, не­обходимые для питания передатчика;

блок Б-6 — пульт управления радиста;

блок Б-7 — пульт управления летчика;

блок Б-11 — коробка фильтров, обеспечивающая фильтрацию напряжений питания передатчика;

блок Б —12 — телеграфный ключ.

Блоки Б-1, Б-2, Б-3, Б-4 и Б-5 установлены на одной раме и со­ставляют собственно передатчик (рис. 29), размещенный на этажер­ке радиооборудования у шпангоута № 7.

Пульт управления радиста (рис. 30) расположен на приборной доске радиста, а пульт управления летчика — на вертикальной па­нели правого пульта кабины экипажа. Коробка фильтров установ­лена на перегородке шпангоута № 7, телеграфный ключ — на сто­лике радиста.

Передатчик питается от основных шин бортовой сети постоянно­го и переменного однофазного токов. Цепь его питания по постоян­ному току защищена АЗР-15, установленным на приборной доске радиста, по переменному току — предохранителем СП-20, который размещен на панели

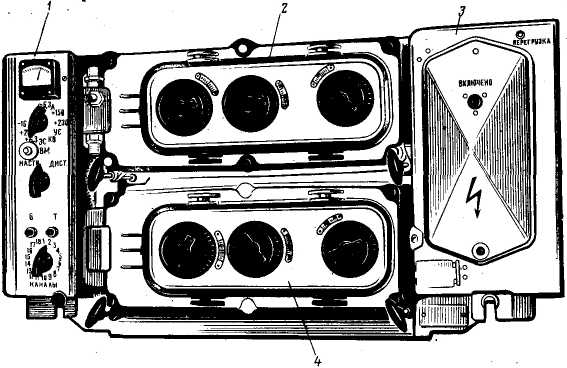

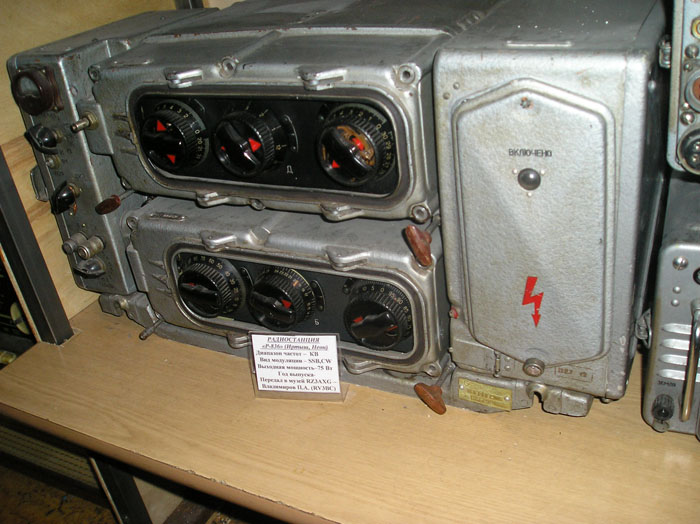

Рис. 29. Лицевая панель передатчика Р-836:

1 — блок Б-3; 2 —блок Б-2; 3 — блок Б-4; 4 — блок Б-1

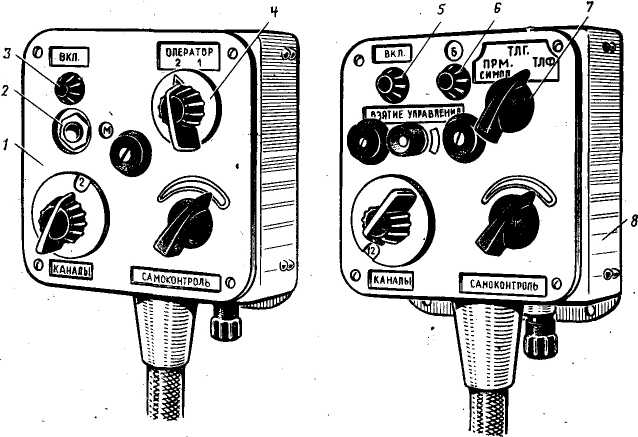

Рис. 30. Пульты управления передатчиком Р-836:

1— пульт летчика; 2 —гнездо для включения микрофона; 3, 5 — лампочки сиг­нализации включения пультов; 4 — переключатель управления пультов; 6 — лам­почка сигнализации включения барореле;. 7 — переключатель режимов; 8 — пульт радиста

переменного тока за крышкой с надписью «Предохранители».

Антенна коротковолновой (а при ее наличии на самолете — и средневолновой) радиостанции натянута между килем и мачтой, установленной на шпангоуте № 6. Длина антенны составляет 16,1 м.

Основные данные

Диапазон частот (непрерывный).............................................коротковолновый

Мощность в антенне.......................................................................от 50 до 250 Вт

Количество предварительно настраиваемых частот (ка­налов)........................18

Время переключения с одного канала на другой ...........................не более 20 с

Режим работы:

по циклу (5 мин «Передача», 10 мин «Прием»)................продолжительный

непрерывная работа на передачу с последующим

выключением............................................................................не более 30 мин

Ток, потребляемый от бортовой сети:

постоянный........................................................................................около 15 А

переменный..................................................................................................13 А

Дальность связи на коротких волнах зависит от условий рас­пространения радиоволн. Эти условия, в свою очередь, зависят от времени года и суток, широты места и некоторых других факторов. В средних широтах коротковолновая радиостанция обеспечивает связь на расстояния, превышающие дальность полета самолета.

Принцип работы. Структурная схема радиопередатчика Р-836 показана на рис. 31. В состав возбудителя (блока Б-1) входят ав­тогенератор, буферный усилитель, умножитель частоты, усилитель, преобразователь частоты и оконечный усилитель.

Автогенератор в зависимости от частоты настройки передатчика создает колебания одной из частот диапазона 1—1,667 МГц. Такой узкий диапазон перестройки автогенератора необходим для обеспечения

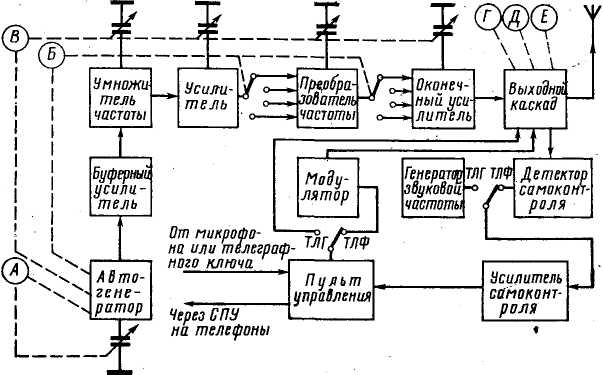

Рис. 31. Структурная схема передатчика Р-836

стабильности его частоты. С этой же целью автогенератор помещен в термостат, в котором путем включения и выключения электроподогрева с помощью термореле поддерживается постоян­ная температура.

Резонансный буферный усилитель имеет фиксированную на­стройку по частоте. Он усиливает напряжение, поступающее на не­го от автогенератора, а также исключает влияние умножителя ча­стоты на частоту автогенератора, разделяя эти два каскада.

Умножитель частоты выделяет гармоники напряжения, посту­пающего на него от буферного усилителя. В результате на выходе умножителя в зависимости от частоты настройки передатчика по­лучаются колебания одной из частот в диапазоне 6—12 МГц. После их усиления в усилителе колебания подаются на преобразователь частоты.

Преобразователь частоты работает в одном из четырех режимов:

в режиме деления частоты на четыре, когда на его выходе полу­чается напряжение одной из частот в диапазоне 1,5—3 МГц;

в режиме деления частоты на два, когда частота колебаний на выходе преобразователя находится в диапазоне 3—6 МГц;

в режиме усиления, когда колебания на его выходе находятся в диапазоне частот 6—12 МГц;

в режиме умножения частоты на два, когда колебания на вы­ходе преобразователя находятся в диапазоне частот 12—24 МГц.

Таким образом, преобразователь частоты преобразует диапазон частот усилителя 6—12 МГц в рабочий диапазон частот передатчика.

С выхода преобразователя колебания подаются на Оконечный усилитель, которым усиливаются до величины, необходимой для возбуждения выходного каскада. Возбудитель настраивается на заданную частоту ручками «А», «Б» и «В», которые имеются на нем. Автогенератор перестраивается по частоте ступенями при по­мощи ручек «А», «Б» и «В» и плавно — ручкой «А».

Режимы работы преобразователя частоты переключаются с по­мощью ручки «Б» (этой же ручкой переключаются частотные под­диапазоны оконечного усилителя, соответствующие режимам рабо­ты преобразователя). Для плавной перестройки по частоте всех каскадов возбудителя, кроме автогенератора и буферного усилите­ля, служит ручка «В». Выходной каскад обеспечивает усиление мощности высокочастотных колебаний до величины, необходимой для питания антенны передатчика.

При работе в телефонном режиме напряжение звуковых частот, созданное микрофоном, усиливается модулятором, а затем посту­пает на лампы выходного каскада, в результате чего осуществля­ется амплитудная модуляция высокочастотных колебаний напря­жением звуковых частот.

В передатчике применена простая схема выхода, т. е. антенна включена непосредственно в контур выходного каскада (антенный контур). В зависимости от частоты настройки (вообще говоря — и от длины антенны)

передатчика она включается в контур последо­вательно или параллельно ему, т. е. схема выхода бывает последо­вательной или параллельной.

Антенный контур настраивается с помощью ручек «Г», «Д» и «Е», которые имеются на блоке Б-2. Ручка «Г» служит для измене­ния емкости контура плавно, Д — для изменения емкости контура ступенями и включения последовательной или параллельной схе­мы выхода, Е — для изменения индуктивности контура.

Для обеспечения прослушивания своей работы в передатчике имеются детектор, усилитель самоконтроля и генератор звуковой частоты.

Часть энергии высокочастотных колебаний из антенного конту­ра поступает на детектор самоконтроля. При работе в телефонном режиме эти колебания детектируются, полученное напряжение зву­ковых частот усиливается усилителем самоконтроля, а затем через пульт управления, абонентский аппарат СПУ подается на телефоны.

Когда передатчик работает в телефонном режиме, генератор звуковой частоты выключен. Во время работы в телеграфном ре­жиме лампа генератора звуковой частоты запирается отрицатель­ным напряжением и при отжатом телеграфном ключе напряжение генератора на телефоны не подается. Когда ключ нажат, колеба­ния высокой частоты поступают на детектор самоконтроля, выпрям­ляются, и постоянным напряжением с выхода детектора отпира­ется лампа генератора. Вследствие этого генератор создает напряжение звуковой частоты, которое усиливается усилителем са­моконтроля и через пульт управления, абонентский аппарат СПУ поступает на телефоны.

Таким образом, контроль своей работы на передатчике осущест­вляется по высокой частоте, т. е. своя передача прослушивается только при наличии высокочастотных колебаний в антенном кон­туре.

Органы управления и настройки. Управление передатчиком при его настройке осуществляется с блоков Б-1, Б-2 и Б-3, а во время ведения связи — с пультов дистанционного управления.

На ручках «А», «Б», «В», «Г», «Д» и «Е» имеются шкалы с от­носительными делениями и оцифровкой. Отсчет показаний шкал производится против рисок или при помощи нониусных шкал, на­несенных на шильдики, которые прикреплены к корпусам блоков возле ручек.

Характеристика шкал следующая:

Ручка «А» имеет круговую шкалу с делениями и оцифровкой от нуля до 200; показания шкалы ручки устанавливаются по нониусной шкале с точностью до 0,1 деления (нониусная шкала имеет 10 делений);

шкала ручки «Б» разделена на четыре сектора, каждый из ко­торых имеет 8,5 деления и соответствует одному режиму работы умножителя частоты; отсчет ее показаний — против риски на кор­пусе блока;

ручка «В» имеет две шкалы с делениями и оцифровкой от 0 до 47 и от 50 до 97; отсчет показаний шкалы производится по нониусной шкале, имеющей деления от 0 до 10;

ручки «Г» и «Е» имеют по две шкалы, разбитых на 10 делений каждая: первая— с оцифровкой от 0 до 10 и вторая — от 20 до 30; отсчет показаний — против рисок на корпусе блока;

на шкале ручки «Д» нанесены по окружности 12 делений с оциф­ровкой от 0 до 12; установка делений осуществляется по риске на шильдике; показания 2, 3 и 4 шкалы ручки соответствуют после­довательной, 1 и с 5 по 12 — параллельной схеме выхода передат­чика.

Все ручки блоков Б-1 и Б-2 имеют фиксаторы (стопорные вин­ты), которыми после установки делений шкал фиксируется меха­низм настройки. Для того чтобы освободить ручки перед установ­кой делений при настройке, нужно повернуть фиксаторы против хода часовой стрелки до положения, при котором полностью видны красные секторы на ручках. С целью фиксации ручек следует с не­большим усилием повернуть фиксаторы в обратном направлении. При этом красные секторы на ручках закрываются (на ручках пе­редатчиков, находящихся на эксплуатации непродолжительное время, секторы при застопоренных ручках могут быть закрыты не полностью).

Во время настройки возбудителя и антенного контура необходи­мо помнить следующее:

нельзя переключать номера каналов при расфиксированных руч­ках, так как отработка механизма- настройки в этом случае приве­дет к выходу его из строя;

секторы на ручках, не имеющие делений, не являются рабочи­ми, и устанавливать их против рисок отсчета на длительное время нельзя;

показания шкалы ручки «Г» с делениями 0—10 увеличивается при вращении ручки по ходу часовой стрелки, а шкалы с деления­ми 20—30 — при вращении ручки против хода часовой стрелки, на что следует обратить внимание во время настройки антенного кон­тура.

На передней панели блока Б-3 расположены органа управления и контроля, которые используются и включаются только в режиме настройки передатчика. Переключатель «Настр. — Диет.» («На­стройка — Дистанционное») на два положения служит для вклю­чения передатчика в режим настройки или дистанционного управ­ления с пультов (работы).

Электроизмерительный прибор является индикатором настрой­ки, а также вместе с галетным переключателем обеспечивает про­верку исправности отдельных электрических цепей передатчика (путем проверки напряжений и токов в этих цепях). Во время на­стройки передатчика показания прибора устанавливаются по таб­лицам настройки, а его показания в соответствии с положениями переключателя даны в «Инструкции по настройке» для каждого передатчика индивидуально. Переключатель «Каналы» на 18 положений служит для переключения каналов настройки при работе передатчика в режиме настройки.

Лампочка «Б» («Барореле») с красным светофильтром сигнали­зирует о срабатывании барометрического реле, переключающего пе­редатчик на пониженную мощность (в телеграфном режиме) в слу­чае снижения давления воздуха до величины менее 0,5 ата. А так как на самолете указанное разрежение воздуха исключено, то лам­почка горит только в режиме настройки передатчика.

Лампочка «Т» («Термостат») с белым светофильтром горит пол­ным накалом при включенном подогреве термостата автогенерато­ра, в полнакала — при выключенном (автоматически), и не горит, когда цепь подогрева термостата неисправна.

Гнездо «ВМ» служит для подключения источника внешней мо­дуляции и на самолете не используется.

На ламповом блоке Б-4 имеются окно «Включено» и кнопка «Перегрузка». Наблюдением через окно «Включено» можно опре­делить, включен ли накал ламп выходного каскада передатчика.

В ламповом блоке предусмотрена релейная система защиты от перегрузки анодных цепей питания ламп выходного каскада. Если по какой-либо неисправности или случайно ток в этих цепях хотя бы кратковременно превысит допустимую величину, то срабатыва­ют реле, размыкающие перегруженную цепь. При этом одно из ре­ле становится на самоблокировку через кнопку «Перегрузка». Снять реле с самоблокировки и привести цепь питания ламп в пер­воначальное состояние можно кратковременным нажатием этой кнопки или выключением и повторным включением передатчика. Однако, если причина перегрузки не устранена, то система защиты срабатывает повторно.

Передатчик может также автоматически выключиться в случае его перегрева. С этой целью в ламповом блоке установлено тепло­вое реле, которое выключает все высокие напряжения питания ра­диоламп, когда температура в блоке превысит допустимую вели­чину. Эта система защиты после ее срабатывания приводит пере­датчик в рабочее состояние только после уменьшения температуры до допустимой величины.

Управление настроенным передатчиком может осуществляться с пульта управления летчика или радиста. Пульт летчика обеспечивает ведение радиотелефонной передачи, пульт радиста — радиоте­лефонной или радиотелеграфной, а также переключение радиостанции в режим симплексного приема.

Переключение управления на один или другой пульт произво­дится с помощью переключателя «Оператор 2-1», расположенного на пульте летчика. При его положении «1» работа на передатчике возможна с пульта летчика, «2» — с пульта радиста. Кроме того, на пульте управления летчика имеются:

переключатель каналов настройки «Каналы» на 18 положений;

ручка потенциометра «Самоконтроль» для регулировки громкости прослушивания своей работы на передатчике;

штекерное гнездо «М» для подключения микрофона;

лампочка «Вкл.» с белым светофильтром, которая горит, когда управление передатчиком переключено на этот пульт.

На пульте управления радиста установлены переключатель «Каналы» на 18 положений и ручка «Самоконтроль», которые по назначению аналогичны соответствующим органам управления пульта летчика, а также переключатель режимов, лампочки «Вкл.», «Б» и кнопка «Взятие управления».

Переключатель режимов имеет три положения: «ПРМ симпл.» («Прием симплексный»), «ТЛГ и «ТЛФ». При его установке в по­ложение «ПРМ симпл.» с передатчика снимаются все напряжения, за исключением накала ламп (эго делается в случае, когда пере­датчик должен остыть после длительной его работы и в то же вре­мя быть постоянно готовым к работе на нем). Положения «ТЛГ» («Телеграф») и «ТЛФ» («Телефон») предназначены для включе­ния соответствующих режимов работы передатчика.

Лампочка «Б» («Барореле») по назначению аналогична такой же лампочке, установленной на блоке Б-3. Лампочка «Вкл.» с бе­лым светофильтром горит полным накалом, когда управление пере­датчиком переключено на этот пульт, и в полнакала, — когда на пульт летчика.

Кнопка «Взятие управления» на самолете отключена и не ис­пользуется (подключается, когда в составе передатчика имеются два пульта радиста).

Включение, настройка и управление. Включение электропи­тания передатчика осуществляется при помощи АЗР-15 «ПРД KB», установленного на приборной доске радиста, а также выключате­ля «ПРД KB», который расположен на верхнем щитке летчиков (выключатель имеется только на самолетах более поздних выпус­ков) . Перед включением питания нужно открыть крышки на бло­ках Б-1 и Б-2 и убедиться, что ручки настройки зафиксированы, после чего (если не будет производиться настройка) закрыть крышки. Если передатчик будет включен при расфиксированных ручках, то это может привести к выходу из строя механизма на­стройки.

Следует иметь в виду, что передатчик готов к работе с пони­женной стабильностью частоты через 2—3 мин и с повышенной ста­бильностью— через 1 ч после его включения. Время 1 ч требуется для полного подогрева термостата автогенератора. С учетом этого передатчик нужно включать заранее, особенно перед ведением свя­зи на большие расстояния. После включения передатчика нужно по горению лампочки «Т» на блоке Б-3 убедиться в исправности цепи обогрева термостата.

Нельзя включать передатчик на передачу ранее чем через 3— 5 мин после включения его электропитания, так как в это время радиолампы еще не прогреты и могут выйти из строя.

Таблицы настройки передатчика даны в Инструкции по настрой­ке радиопередатчика типа Р-836, прилагаемой к каждому передат­чику. Инструкция содержит отдельные таблицы для настройки воз­будителя и антенного контура. Для каждого возбудителя таблицы настройки индивидуальны, на первой их странице слева вверху ука­зан заводской номер блока Б-1.

Частоты настройки передатчика (в килогерцах) записаны в че­тырех столбцах I, II, III и IV, каждый из которых соответствует од­ному режиму работы преобразователя. В первом столбце интервал между соседними частотами составляет 1 кГц, во втором — 2 кГц, в третьем —4 кГц и в четвертом — 8 кГц.

Показания шкалы ручки «А», а также ручки «В» одинаковы для данной строки частот всех четырех столбцов, а деления ручки «Б» приведены для каждого столбца. При настройке возбудителя на частоты, расположенные в строках, для которых деления ручек «Б» и «В» не записаны в таблицах, показания шкал ручек нужно брать из расположенных выше строк, в которых эти деления ука­заны.

Если настройка передатчика производится на частоту, кото­рая не записана в таблицах настройки, то показания шкалы ручки «А» для этой частоты определяются методом линейной интерполя­ции или экстраполяции.

При использовании этих методов считается, что показания шка­лы ручки «А» в пределах небольшого диапазона частот линейно за­висят от частоты.

Метод интерполяции применяется в том случае, когда для со­седних частот столбца, между которыми находится частота на­стройки, деления шкалы ручки «А» расположены по одну сторону от переходов по ручке «А», указанных вверху слева на первой стра­нице таблиц настройки возбудителя.

В точках переходов по ручке «А» при незначительном измене­нии частоты показания шкалы этой ручки изменяются скачком, поэтому нельзя считать линейной зависимость показаний шкалы от частоты. Переходы появляются за счет того, что при соответствую­щих им положениях ручки «А» ступенью изменяется емкость кон­тура, а поэтому — и частота автогенератора. Одна точка перехода соответствует включению, другая — выключению конденсатора постоянной емкости.

Способ линейной экстраполяции используют для определения показаний шкалы ручки «А» в том случае, когда эти показания для табличных частот, между которыми находится настраиваемая, рас­положены по разные стороны от какой-либо из двух точек перехо­да по ручке «А», т. е. когда для одной этой табличной частоты по­казания больше, чем для точки перехода, для другой — меньше.

При настройке передатчика установка ручки «А» должна про­изводиться точно по риске нониусной шкалы вращением ручки по ходу часовой стрелки.

В Инструкции по настройке радиопередатчика типа Р-836 даны ориентировочные таблицы настройки антенного контура при раз­личных типах и длинах антенн. В таблицах для настройки передат­чика на самолете Ан-24 (длина антенны 16,1 м) частоты записаны через несколько сотен килогерц, для них приведены ориентировоч­ные положения ручек «Г», «Д», «Е» и показания контрольного прибора (индикатора настройки), когда его переключатель находится в положении «А».

В инструкции имеется вкладка, на которой после настройки пе­редатчика против номеров каналов записываются настроенные на этих каналах частоты и соответствующие им показания шкал ручек настройки возбудителя и антенного контура. При работе передат­чика в.режиме настройки на лампы выходного каскада подаются пониженные напряжения. Это необходимо для предотвращения выхода ламп из строя, когда расстроен антенный контур.

Процесс настройки передатчика на заданную частоту включает в себя настройку возбудителя, настройку антенного контура в ре­зонанс с частотой возбудителя и подбор оптимального сопротивле­ния антенного контура.

Настройка возбудителя осуществляется установкой ручек «А», «Б» и «В» в положения, указанные для данной частоты в таблицах настройки.

Для настройки антенного контура в резонанс с частотой возбу­дителя ручки «Г», «Д» и «Е» устанавливают в положения, указан­ные в таблицах для частоты, которая является самой близкой к настраиваемой. Затем ручкой «Г» или «Е», изменяя соответственно емкость или индуктивность контура, добиваются резонанса, кото­рый фиксируется по минимальному отклонению стрелки контроль­ного прибора, когда его переключатель находится в положении «А» (в этом случае прибором измеряется постоянная составляющая анодного тока ламп выходного каскада).

Настроенный в резонанс с частотой возбуждения антенный кон­тур представляет собой сопротивление для ламп выходного кас­када. Величина этого сопротивления зависит от соотношения вели­чин индуктивности и емкости контура. Вместе с тем сопротивление, создаваемое контуром для выходных ламп, должно иметь опреде­ленное (оптимальное) значение, так как в противном случае пере­датчик может не обеспечить связь на большое расстояние и могут выйти из строя лампы выходного каскада. Для получения опти­мального сопротивления контура изменяют величины его индук­тивности и емкости, сохраняя настройку контура в резонанс с час­тотой возбудителя. При оптимальном сопротивлении контура стрел­ка индикатора настройки отклоняется на величину, указанную в таблицах настройки.

Настройка передатчика осуществляется на земле или в полете в следующем порядке:

1. Убедившись, что ручки зафиксированы на блоках Б-1 и Б-2, с помощью АЗР-15 на приборной доске радиста и выключателя на верхнем щитке кабины экипажа включить электропитание пере­датчика.

2. По записям на вкладыше, имеющимся в инструкции по на­стройке, определить, на каком канале будет производиться на­стройка нужной частоты.

3. В таблицах для возбудителя найти частоту настройки и оп­ределить для нее положения ручек «А», «Б» и «Б». При необходимости показания шкалы ручки «А» определяются методом интер­поляции или экстраполяции, как описано выше.

4. На блоке Б-3 включить номер канала настройки и переклю­чатель «Настр.—Дист.» установить в положение «Настр.» (долж­ны загореться лампочки «Б» и «Т»).

5. После отработки механизмом настройки включенного номе­ра канала (прекращения вращения ручек настройки) расфиксировать ручки «А», «Б» и «В» и установить их в положения, соответ­ствующие заданной частоте. Если настройка производится на час­тоту более 6000 кГц, то для получения максимальной мощности в антенне необходимо:

установить переключатель контрольного прибора в положение «УС» («Управляющие сетки» ламп выходного каскада);

поворотом ручки «В» в пределах не более ±1,0 деления относи­тельно установленного (указанного в таблицах) положения "добить­ся максимальных показаний контрольного прибора.

6. Зафиксировать ручки «А», «Б» и «В».

7. Установить переключатель контрольного прибора в положе­ние «А».

8. Расфиксировать ручки «Г», «Д» и «Е» и установить их в по­ложения, указанные в таблице для частоты, которая является са­мой близкой к настраиваемой.

9. Поворотом ручки «Г» или «Е» добиться минимальных пока­заний контрольного прибора.

10. Сличить показания прибора и указанные в таблице. Если они равны, то настройку передатчика на данную частоту следует считать законченной, после чего зафиксировать ручки «Г», «Д» и «Е». Когда показания контрольного прибора не равны табличным, нужно по положению ручки «Д» определить включенную схему вы­хода передатчика и продолжить настройку в указанном далее по­рядке.

При последовательной схеме выхода (положения ручки «Д» на делениях 2, 3 и 4). Если стрелка прибора не доходит до указанного в таблице положения, следует на 2—3 деления уменьшить показания шкалы ручки «Е», а затем увеличением по­казаний шкалы ручки «Г» добиться минимального отклонения стрелки контрольного прибора. Когда стрелка контрольного прибо­ра переходит указанное в таблице положение, следует увеличить на 2—3 деления показания шкалы ручки «Е», после чего уменьшени­ем показаний шкалы ручки «Г» добиться минимальных показаний контрольного прибора.

Подстройку антенного контура в указанном порядке необходимо повторять до тех пор, пока показания контрольного прибора при минимальном отклонении его стрелки, полученном с помощью руч­ки «Г», не будут равны табличным.

При параллельной схеме выхода (положения руч­ки «Д» на делениях 1 и с 5 по 12) подстройка контура осуществ­ляется, как и в первом случае, но направление вращения ручек (по делениям) нужно измерить на противоположное:

если показания прибора меньше табличных, следует на два-три деления увеличить показания шкалы ручки «Е», а затем уменьше­нием показаний шкалы ручки «Г» добиться минимального отклоне­ния стрелки контрольного прибора;

когда стрелка прибора переходит указанное в таблице положе­ние, необходимо уменьшить показания шкалы ручки «Е», после че­го, увеличивая показания шкалы ручки «Г», добиться минимально­го отклонения стрелки прибора.

Подстройку в таком порядке повторять до тех пор, пока стрел­ка прибора не займет табличное положение при минимальном ее отклонении, полученном с помощью ручки «Г».

11. В тех случаях, когда ручка «Г» доходит до крайнего деле­ния шкалы («0» — по шкале «0—10» или «30» — по шкале «20—30»), а нужное положение стрелки контрольного прибора не получено, необходимо ручку «Д» переключить в положение, по таблицам бли­жайшее к тому, в котором она находилась. После этого установить показания шкал ручек «Г» и «Е», соответствующие новому положе­нию ручки «Д», и произвести настройку контура, как изложено выше (начиная с п. 9).

12. После настройки выходного контура следует зафиксировать ручки «Г», «Д» и «Е», а также записать частоту настройки данно­го канала и показания шкал ручек настройки.

13. Если требуется настроить передатчик еще на одну частоту, нужно переключить номер канала и произвести настройку в таком же порядке (каналы можно переключать только при зафиксированных ручках).

14. После настройки передатчика необходимо закрыть крышки блоков Б-1 и Б-2 и для переключения управления передатчиком на пульты установить переключатель «Настр. — Дист.» в положение «Дист.». Перед переключением управления рекомендуется на пуль­тах включить номер канала, который установлен на блоке Б-3.

Управление настроенным передатчиком осуще­ствляется с пультов дистанционного управления. После настройки передатчика следует проверить его работоспособность с пультов управления летчика и радиста соответственно в телефонном, теле­графном и телефонном режимах, а также включение симплексного приема с пульта радиста. Работоспособность передатчика прове­ряется установлением связи с корреспондентом, а если такового не имеется — путём контроля своей передачи.

При работе на передатчике или его настройке с целью предо­твращения выхода из строя системы автоматической настройки во время отработки этой системы (когда вращаются ручки на бло­ках Б-1 и Б-2 и не горят лампочки «Вкл.» на пультах управления) запрещается:

устанавливать в другое положение переключатель «Настр. — Дист.» на блоке Б-3; .

устанавливать переключатель «Каналы» на другой номер с воз­вратом на тот же номер канала;

на пульте радиста устанавливать переключатель режимов в по­ложение «ПРМ симпл.»;

переключать управление с одного пульта на другой, т. е. уста­навливать в другое положение переключатель «Оператор» на пуль­те летчика;

выключать электропитание передатчика.

Если передатчик настроен, но требуется проверить правильность его настройки на данную частоту, то для выполнения такой провер­ки необходимо:

убедившись, что ручки настройки блоков Б-1 и Б-2 зафиксиро­ваны, включить электропитание передатчика;

включить на блоке Б-3 проверяемый канал и переключатель «Настр. — Дист.» установить в положение «Настр.»;

проверить показания шкал ручек настройки: ручки «А» и «Б» должны быть установлены точно по таблицам, ручка «В» на часто­тах до. 6000 кГц — точно по таблицам, а на частотах более 6000 кГц — по таблицам с точностью ±1 деление шкалы; показа­ния шкал ручек ,«Г», «Д» и «Е» должны быть близки к табличным, так как в противном случае антенный контур может быть настроен на высшую гармонику частоты возбудителя;

убедиться, что показания контрольного прибора при положении его переключателя «А» соответствуют табличным для данной час­тоты;

проверить настройку антенного контура в резонанс с частотой возбудителя, для чего расфиксировать ручку «Г» и повернуть ее от установленного положения на несколько делений в одном, а затем в другом направлении; в обоих случаях показания контрольного прибора должны увеличиться (при положении его переключателя «А»);

установить в исходное положение и зафиксировать ручку «Г»;

закрыть крышки блоков Б-1 и Б-2 и переключить управление передатчиком на пульты.

В полете управление передатчиком осуществляется так же, как и на земле.

Для восстановления работы передатчика в случае его отказа не­обходимо:

нажать кратковременно кнопку «Перегрузка» на блоке Б-4;

проверить включение АЗР-15 «ПРД KB» на приборной доске радиста, целость предохранителя 6П-20 с такой же надписью на панели переменного тока в лючке, а также предохранителей, уста­новленных на планке, которая расположена на блоке Б-3 слева.

Для определения исправности шести предохранителей, которые размещены на блоке Б-3, следует пользоваться контрольным при­бором с переключателем, предварительно включив режим «На­стройка». Предохранители защищают следующие цепи (при уста­новке переключателя в соответствующее положение и неисправно­сти предохранителя показания контрольного прибора будут равны нулю):

«Переменное 6,3» — цепи накала радиоламп и питания мотор-вентилятора — предохранитель на 2 А;

« + 27» — цепь питания передатчика от бортовой сети постоянно­го тока — предохранитель на 15 А;

«—160» — цепь напряжения отрицательных смещений — предо­хранитель на 0,15 А;

« + 230» — цепь напряжения 230 В питания анодов и экранных сеток радиоламп — предохранитель на 0,5 А;

«А» — цепь выпрямителя питания анодов ламп выходного кас­када — предохранитель на 10 А;

«+230» и «—160»—-цепь питания выпрямителей, обеспечиваю­щих получение соответствующих напряжений — предохранитель на 2 А.

Для охлаждения передатчика во время перерыва после длитель­ной работы следует включить режим «Прием симплексный».
