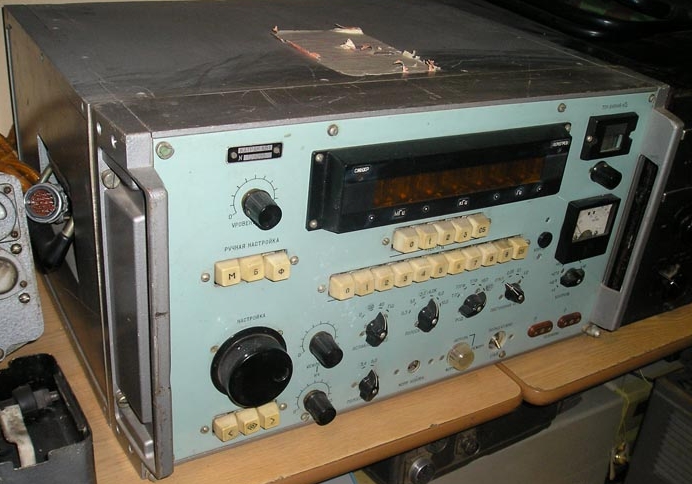

Радиоприемник "Р-399А" (Катран)

Радиоприемник КАТРАН предназначен для:

  • автономного использования с осуществлением поиска и приема телеграфных (АМ), телефонных (CW) и однополосных (USB/LSB) сигналов без дополнительных демодулирующих устройств во всем диапазоне принимаемых частот;
  • использования в качестве командного радиоприемного устройства (РПУ) с автоматической выдачей кода частоты настройки;
  • использования в качестве исполнительного РПУ, обПередающая приставка к Р399.еспечивающего настройку на любую частоту по внешнему коду за 50 мс;
  • использования в составе комплексов с обеспечением перечисленных выше функций;
  • приема сигналов с относительно-фазовой телеграфией (ОФТ) и других видов сигналов при наличии внешних демодулирующих устройств;
  • осуществления длительного приема SSB сигналов;
  • панорамного обзора в полосах частот 1.03.04.06.010.0 KHz и индикации настройки РПУ на частоту принимаемого сигнала с точностью ±1 Hz;
  • совместной работы двух РПУ, обеспечивающих синхронную настройку обоих РПУ, при управлении перестройкой с одного из них.

Конструтивно, радиоприемник выполнено по супергетеродинной схеме с двойным преобразованием частоты. Первая промежуточная частота имеет номинальное значение, равное 34.785 MHz и находится выше диапазона принимаемых частот. Вторая промежуточная частота равна 215 KHz. Особенностью схемы является использование в качестве первого гетеродина перестраиваемого цифрового синтезатора. Стабильность синтезатора определяется опорным кварцевым генератором с частотой 5 MHz. Частота второго гетеродина равна 35MHz и также синтезируется из частоты опорного генератора. Установка частоты радиоприемника производится дискретно с помощью клавиатуры или ручкой плавной перестройки с дискретностью 1 Гц. Частота настройки индицируется на цифровом табло. Одновременно с перестройкой первого гетеродина осуществляется автоматическое переключение фильтров блока предварительной селекции. Фильтры основной селекции расположены в трактах первой и второй промежуточных частот. Полоса пропускания формируются с помощью кварцевого фильтра (в тракте первой ПЧ) и электромеханических фильтров (в тракте второй ПЧ). Для приема амплитудной телеграфии предусмотрен тональный генератор (третий гетеродин), позволяющий изменить тон биений на ±5 KHz. При приеме SSB используется кварцевый генератор местной несущей с двумя переключаемыми частотами 213.15 и 216.85 KHz для верхней и нижней боковых полос соответственно.

ОСНОВНЫЕ ОСОБЕННОСТИ:

  • РПУ имеет восемь вариантов исполнения (1г1.290.011 - 1г1.290.011-07), каждый из которых может поставляться в легкой упаковке КУ2 или в герметизированной упаковке КУЗ.
  • Элементная база - микросхемы и транзисторы (биполярные и полевые).

Литература:

  1. Описание приемника (иполезные ссылки) на сайте: http://www.cqham.ru/trx/r_399.html
