Радиоприёмник "ПТС-47"

Сетевой трансляционный радиоприёмник"ПТС-47" (Приёмник Трансляционный Сетевой, разработка 1947 года) серийно выпускался Государственным союзным заводом 641 (г. Петропавловск) с 1948 года.

Радиоприёмник - ''ПТС-47'' разработан в КБ Петропавловского завода в начале 1947 года, однако в серийное производство был запущен только в конце 1948 года. Завод № 641 стал единственным в СССР заводом выпускающим трансляционную радиоаппаратуру, а ''ПТС-47'' был первым и поэтому, а также по другим техническим причинам производство часто останавливалось. Последний радиоприёмник ''ПТС-47'' сошёл с конвейера завода в июле 1954 года, а за все годы их было выпущено 6275 штук.

Радиоприёмник ''ПТС-47'' предназначен для работы в комплекте с радиоузлом ''УТС-48'' выпускавшимся заводом параллельно, а так же как отдельный трансляционный радиоприёмник. Приёмники встраиваемые в стойку радиоузла не имели корпуса. Приёмник выполнен по супергетеродинной схеме с одним преобразованием частоты на 10 (или 9) радиолампах. Он имеет шесть диапазонов: ДВ - 750...2000
метров, СВ 200...550 метров и 4 коротковолновых: обзорный 40...75 метров (III) и растянутые 30,6...32,6 метров (IV), 24,8...26 метров (V) и  19,25...20,3 метра (VI). Реальная чувствительность радиоприёмника с антенного входа на всех диапазонах составляет примерно 30 мкВ. Избирательность по соседнему каналу не менее 42 дБ, по зеркальному каналу в диапазонах ДВ и СВ 36 дБ, в диапазонах КВ 24...26 дБ.

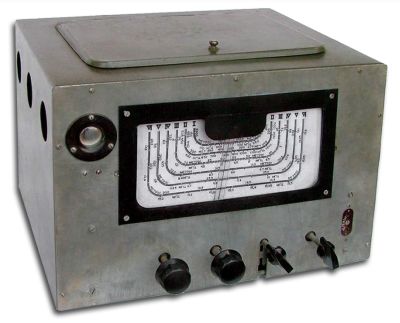

Выходная мощность встроенного усилителя 200...250 мВт, при коэффициенте искажений 1-2%. Кроме основных ручек управления, а это слева направо: регулятор громкости с выключателем сети, ручка для настройки, переключатель диапазонов и переключатель режимов (приём-адаптер-микрофон) на передней панели справа от ручек находилось коммутируемое адаптерное гнездо. По центру передней панели расположена шкала настройки отградуированная в метрах и соответственно в килогерцах и мегагерцах, слева от шкалы расположен глазок оптического индикатора точной настройки на лампе 6Е5. Сзади на шасси приёмника расположены гнёзда для подключения антенны и заземления, контрольного громкоговорителя (низкоомных телефонов) и выходные гнёзда для транслируемого сигнала. Приёмник питается от электросети через отдельный самостоятельный блок питания с двухполупериодным ламповым выпрямителем. Если приёмник ''ПТС-47'' сравнить с бытовыми аппаратами то его можно отнести к модели первого класса. Цена приёмника 130 рублей. (61г)

Литература:

  1. Журнал "Радио" № 4 за 1949 год.
