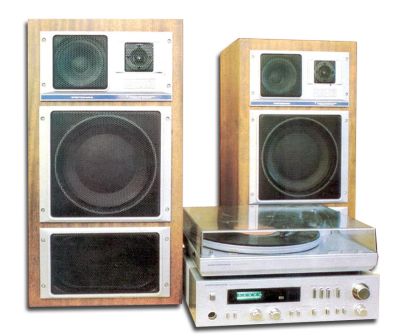

Электрофон "Электроника ЭФ-017-стерео"

Электрофон "Электроника ЭФ-017-стерео" выпускался Казанским НПО "Элекон" с 1985 года.

Электрофон "Электроника ЭФ-017С" предназначен для высококачественного воспроизведения механической записи с моно и стереофонических грампластинок. Электрофон состоит из электропроигрывателя ''Электроника ЭП-017С'', полного усилителя звуковой частоты "Электроника 50У-017С" и 2 акустических систем ''35АС-215''. Облегчённый тонарм проигрывателя - позволил применить высококачественную магнитную головку типа ''ГЗМ-043'' с повышенной гибкостью подвижной системы что существенно уменьшает износ грампластинок. Динамическое демпфирование основного резонанса тонарма головки звукоснимателя позволяет проигрывать даже покоробленные грам пластинки, без ухудшения качества воспроизведения. В модели применена кварцевая стабилизация частоты вращения диска, регуляторы прижимной и противоскатывающей сил. Усилитель ЗЧ снабжен системой релейной защиты от перегрузки и КЗ в нагрузке. Электрофон позволяет работать сразу 2-м парам АС, любая из которых может быть отключена.

Технические характеристики ЭФ:

  • Диапазон воспроизводимых частот 20...20000 Гц.
  • Коэффициент детонации 0,1 %.
  • Уровень рокота -66 дБ.
  • Прижимная сила звукоснимателя 7,5...12,5 мН.
  • Габаритные размеры 400х120x340 мм.
  • Масса 10 кг.

Технические характеристики УЗЧ:

  • Номинальная выходная мощность каждого канала 50 Вт.
  • Номинальный диапазон воспроизводимых частот 20...25000 Гц.
  • Коэффициент нелинейных искажений 0,1%.
  • Уровень фона -60 дБ.
  • Габариты 400x120x375 мм.
  • Вес 15 кг.

Характеристики АС:

  • Фазоинвертор с пассивным диффузором.
  • Номинальная мощность 35 Вт.
  • Сопротивление 4 Ом.
  • Диапазон воспроизводимых частот - 31,5...20000 Гц.
  • Габариты одной АС -365x685x305 мм.
  • Масса - 27 кг.

Литература:

  1. Описание и схемы аппарата в справочнике.
  2. Оригинальные схемы УЗЧ.
