кинопроектор «Радуга-2» КП-1М

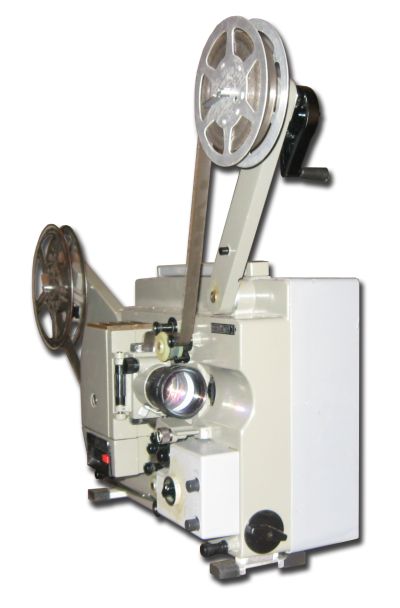

16-мм кинопроектор «Радуга-2» КП-1М выпускался Киевским заводом КИНАП с 1977 г.

Альбом фотогалереи

Кинопроектор позволяет работать с бобинами до 600 метров, скорость проекции 24 к/сек, только прямой ход, перемотка ручная.

Объектив: 16КП1-1,2/50 50мм или 16КП1-1,2/35, 35мм. Посадка стандартная 38мм.

Лампа галогенная с отражателем КГИ 24-150-1 (первые выпуски) 24в 150вт или Тунгсрам 24в 200вт (унифицированная с проекторами Украина-7). Световой поток 400-600 лм. Воспроизведение оптической и магнитной фонограммы фильма.

Транзисторный усилитель выполнен в виде быстросъемного блока внутри корпуса проектора. Все компоненты киноустановки находятся в одном корпусе, громкоговоритель встроенный, мощностью 4 Вт. Есть возможность подключения выносного громкоговорителя 6 Вт, который поставлялся отдельно.

Габариты проектора 385х305х200 мм. Вес 14,5 кг. В чемодане - 455х350х260 мм, вес 18кг.

На момент выпуска цена кинопроектора "Радуга-2" составляла 555руб.

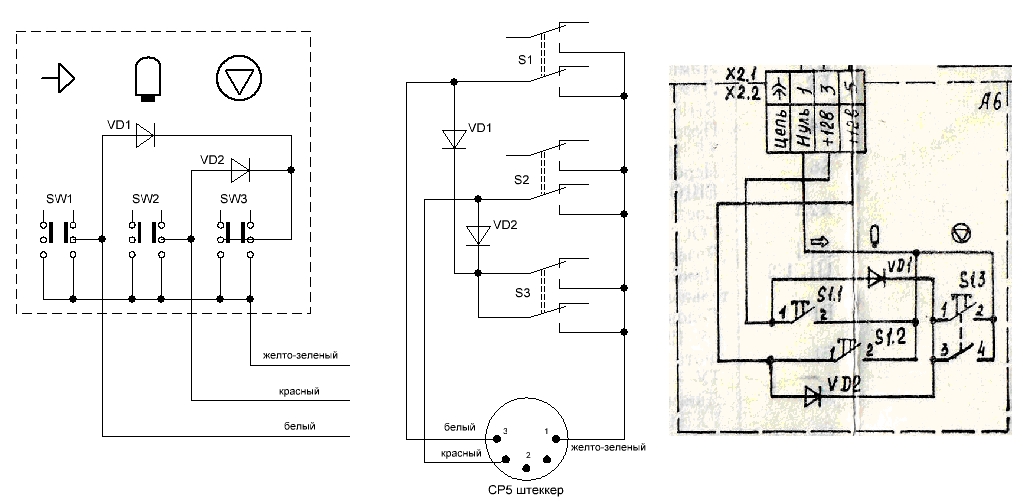

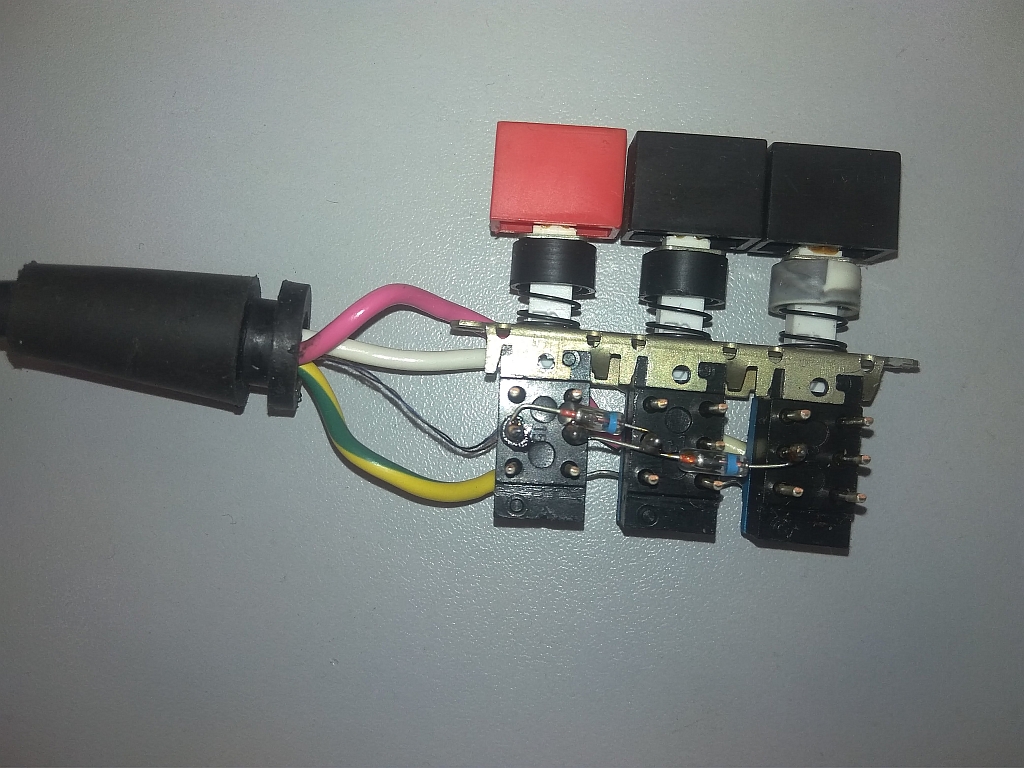

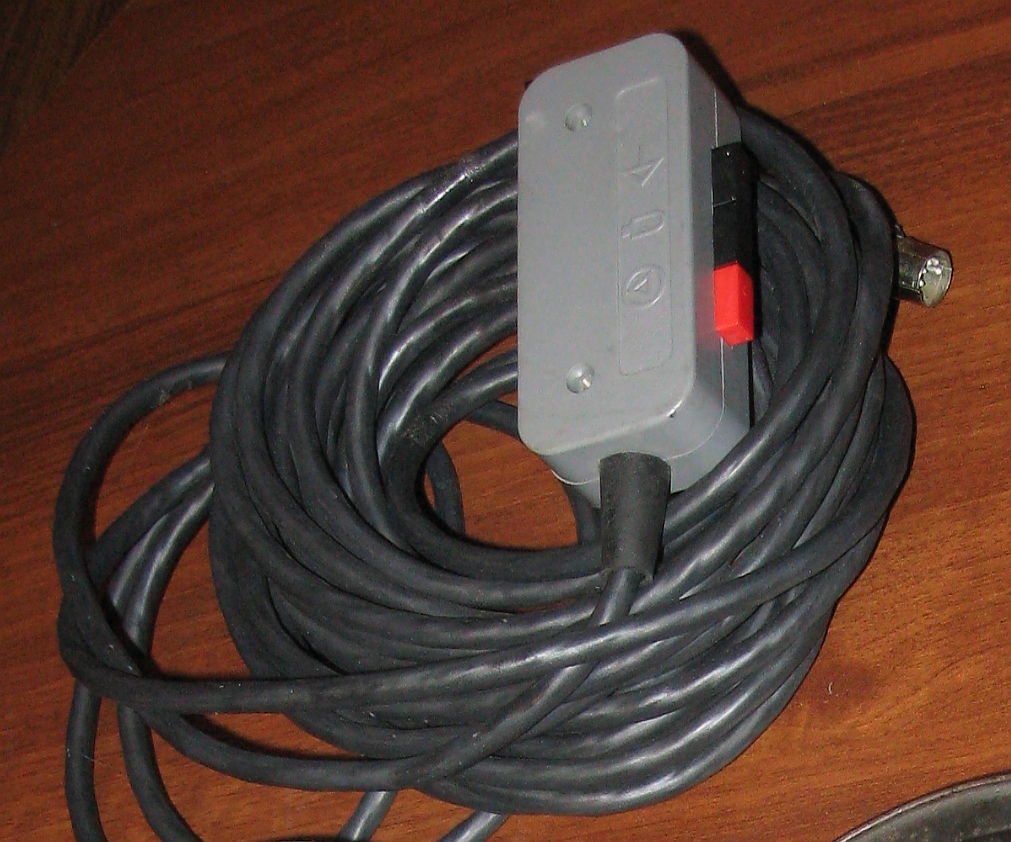

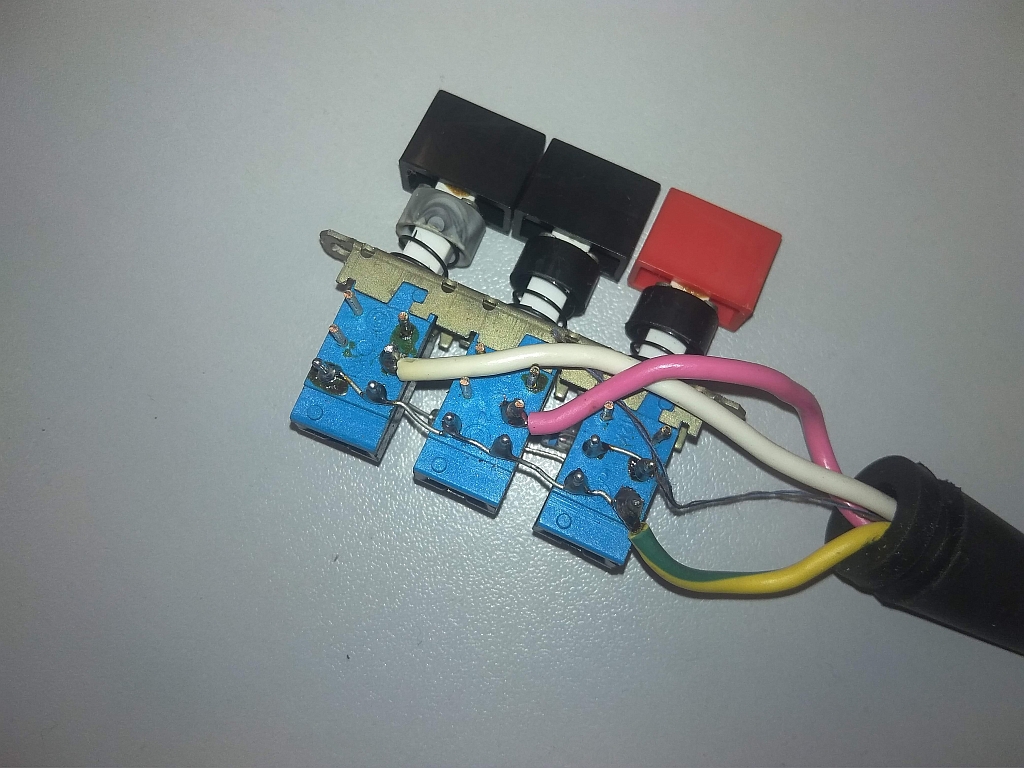

Управление режимами проектора производится с помощью кнопочного переключателя или с проводного пульта дистанционного управления. В проекторе применена новая система передач на зубчатых ремнях, это позволило существенно снизить вес и шум работы аппарата. За время выпуска проектор претерпевал некоторые изменения, проекционая система с лампой устанавливаемой в отдельный отражатель была упрощена применением лампы со встроенным отражателем, и с 1986г изменена электрическая схема проектора (кроме усилителя). Так же производились некоторые внешние изменения.



john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Две "экранки", по которым можно немного оценить работу проектора:



john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Еще видео: Кинопроектор в работе



john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

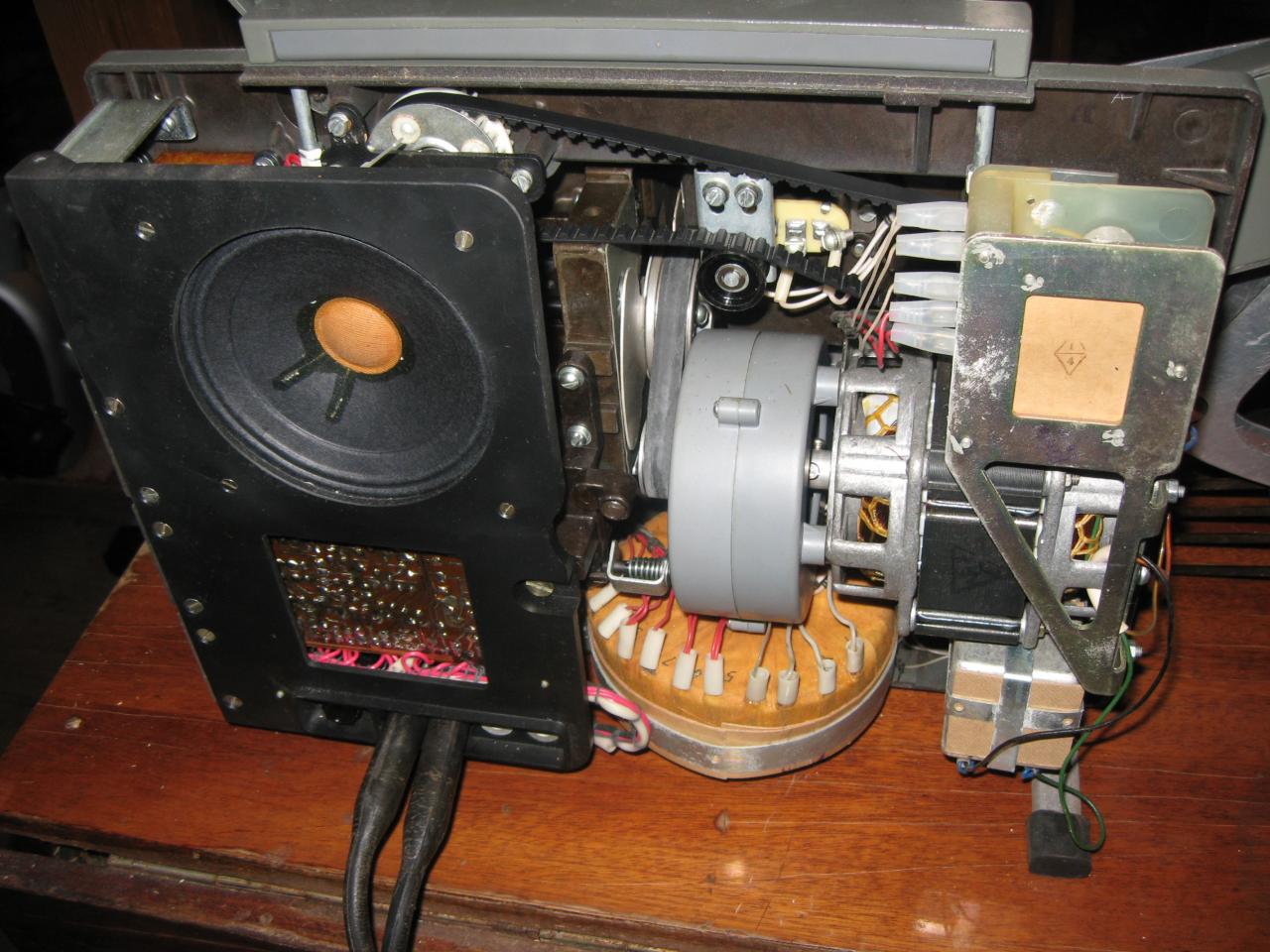

Еще несколько фото. Не думал что наступит момент, когда мне придется аналогичный проектор чинить, причем подручными средствами Happy

Осмотр показал что в проекторе неисправна лампа, а найти мощную 24-х вольтовую галогенку для кинопроектора всегда было проблемой, а тем более сейчас. Но уж больно хотелось убедиться что проблема только в лампе, да и с проектором было две ленты, которые тоже было любопытно посмотреть. Ситуацию спасла автомобильная 24-х вольтовая лампа накаливания, несколько слабовата для проектора, но цель была достигнута, и посмотреть кино удалось, и убедились что проблема только в лампе, все остальное исправно, проектор полностью рабочий.

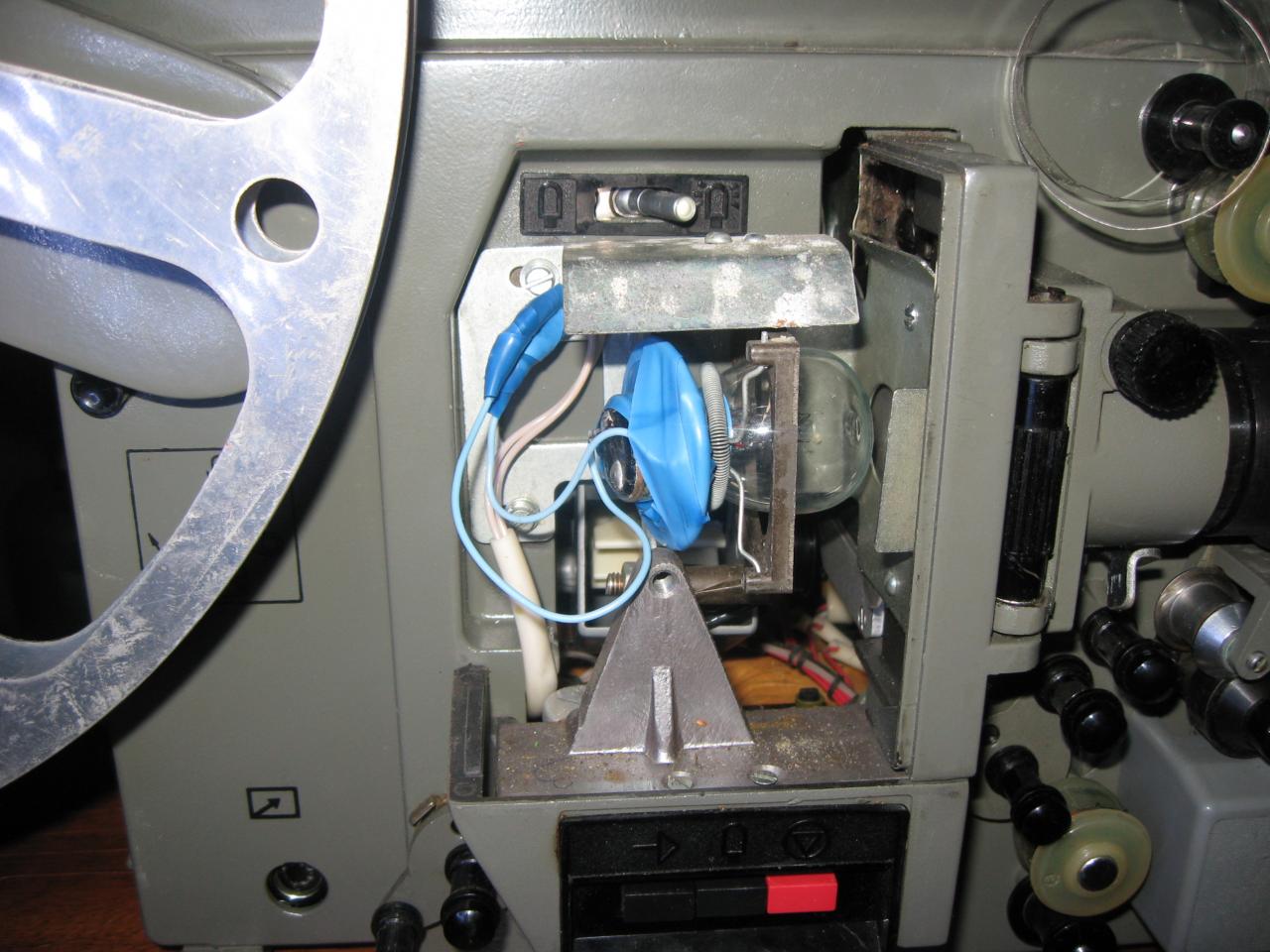

Кинопроектор "Радуга-2" с автомобильной лампой накаливания

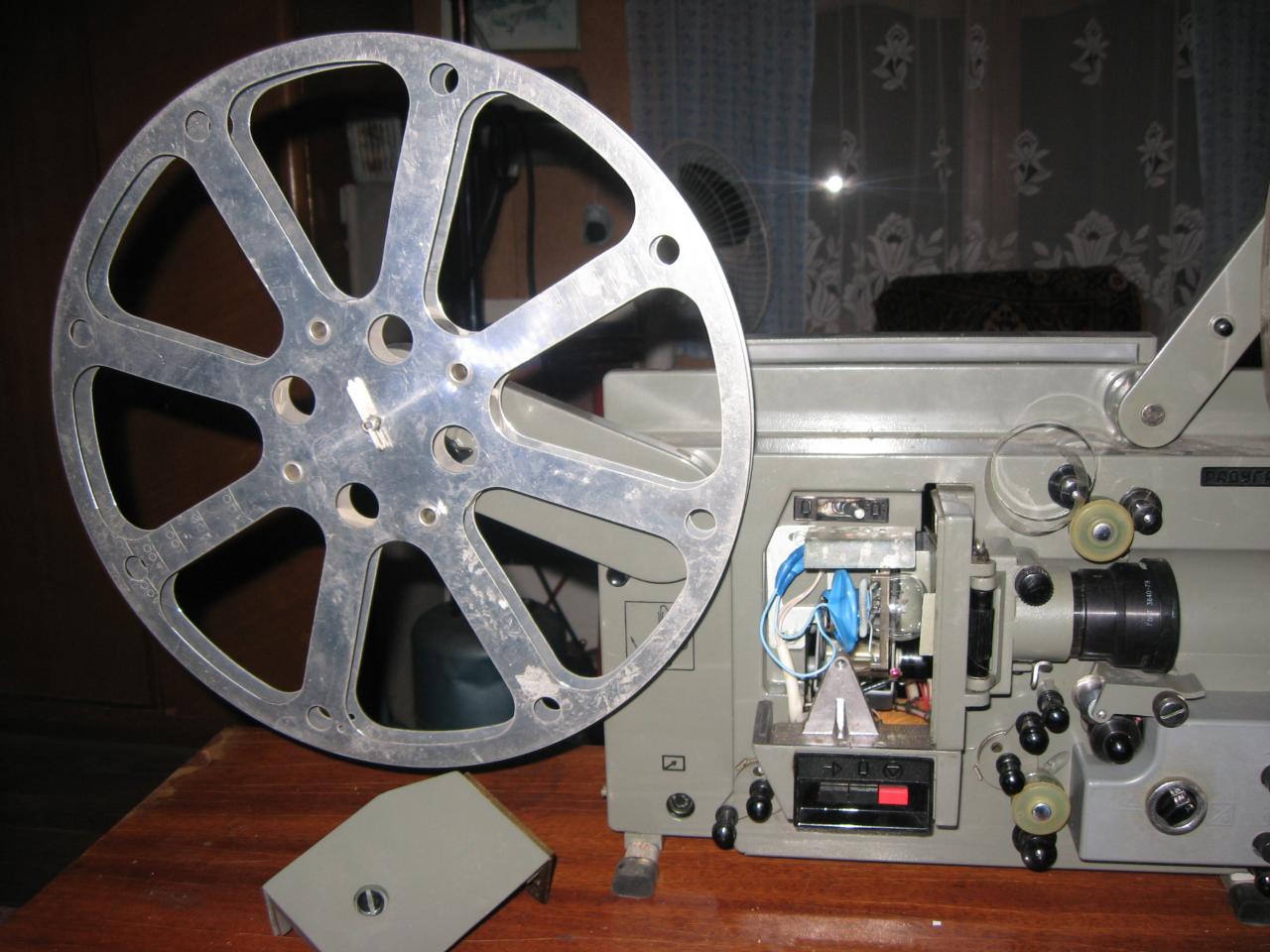

Кинопроектор "Радуга-2" с автомобильной лампой накаливания

Кинопроектор "Радуга-2" с автомобильной лампой накаливания

Кинопроектор "Радуга-2"
