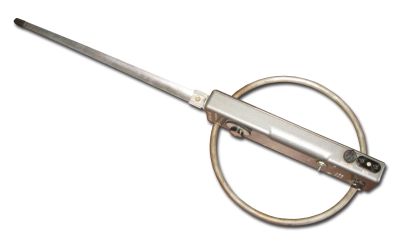

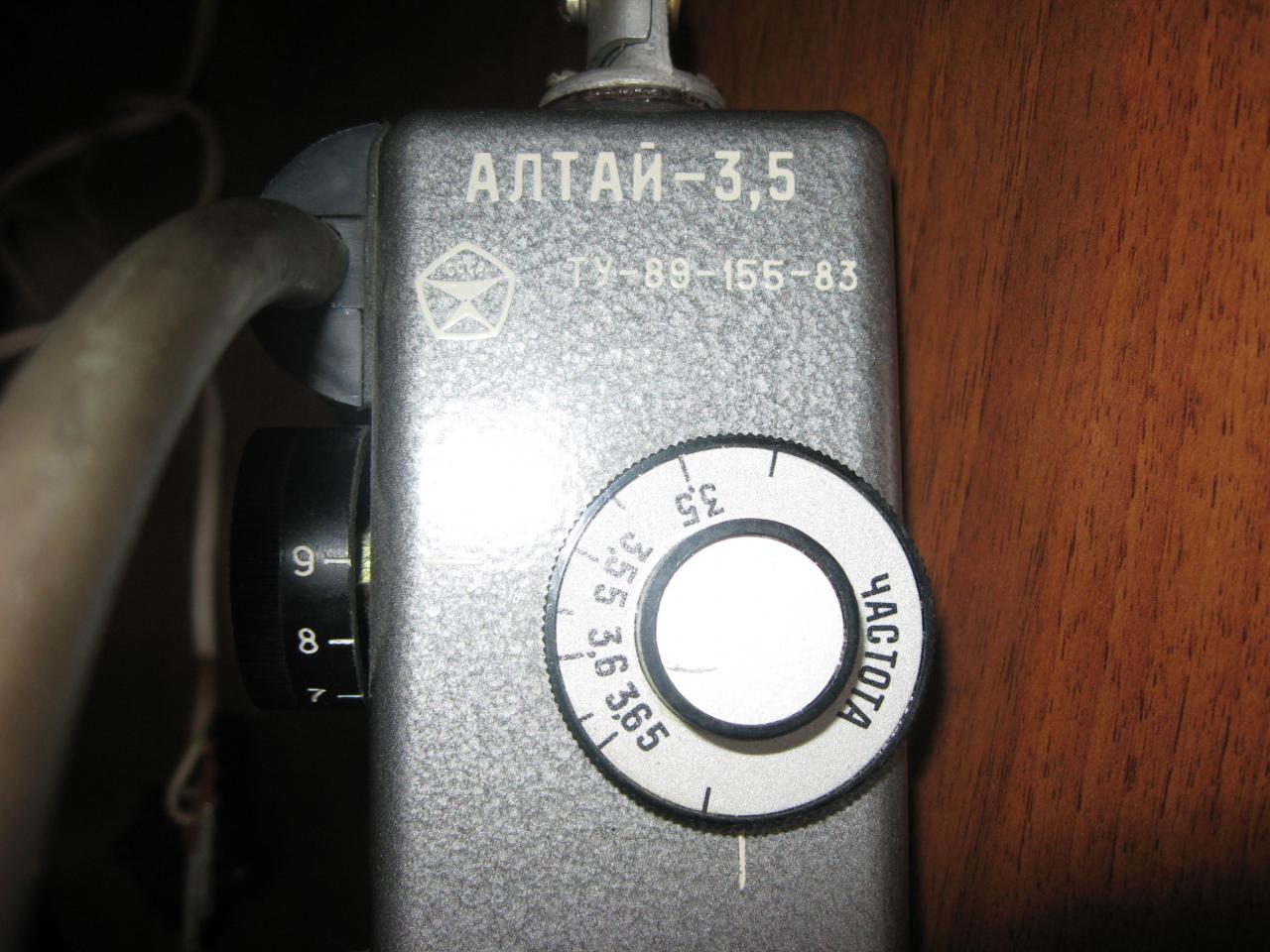

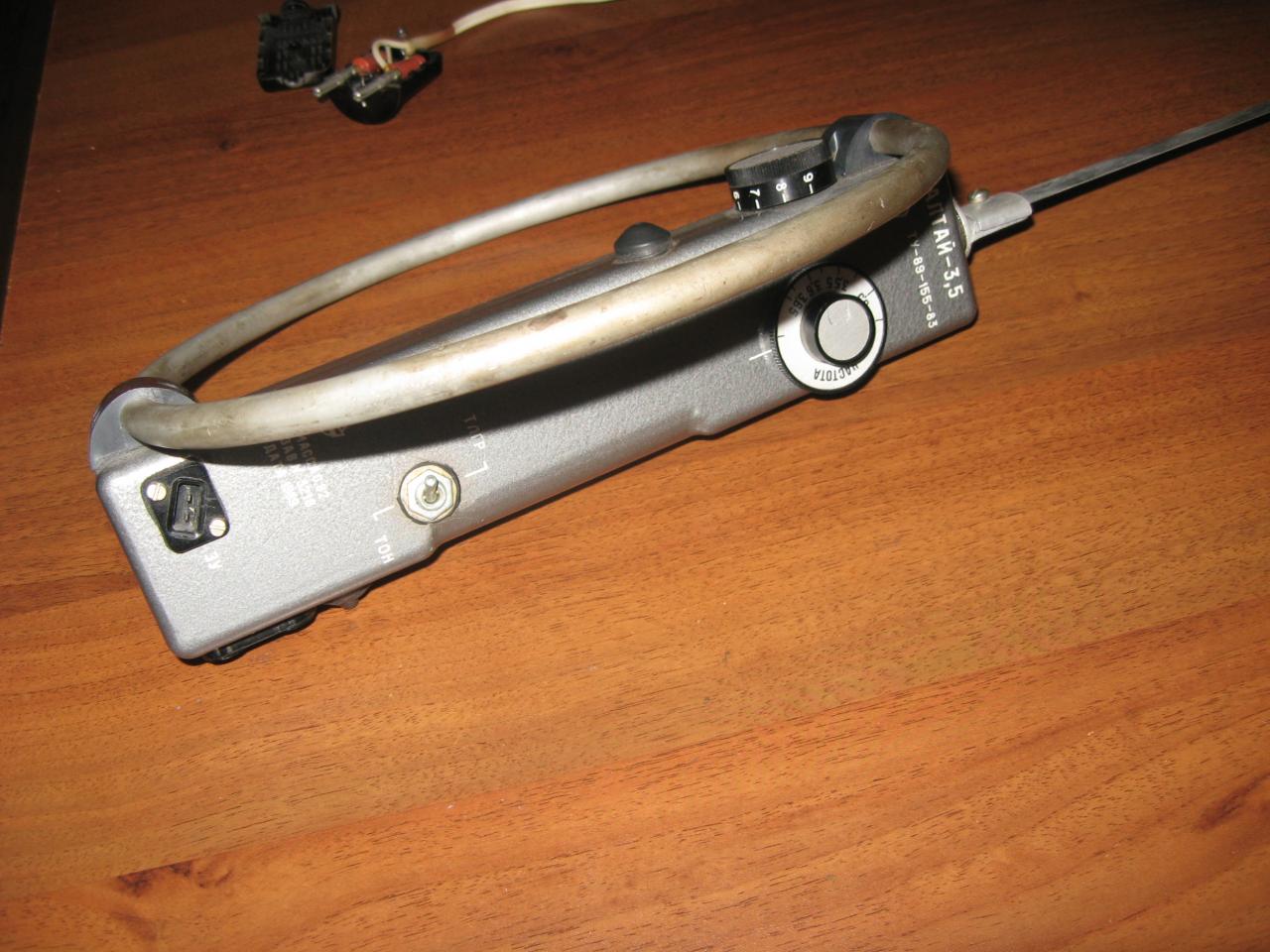

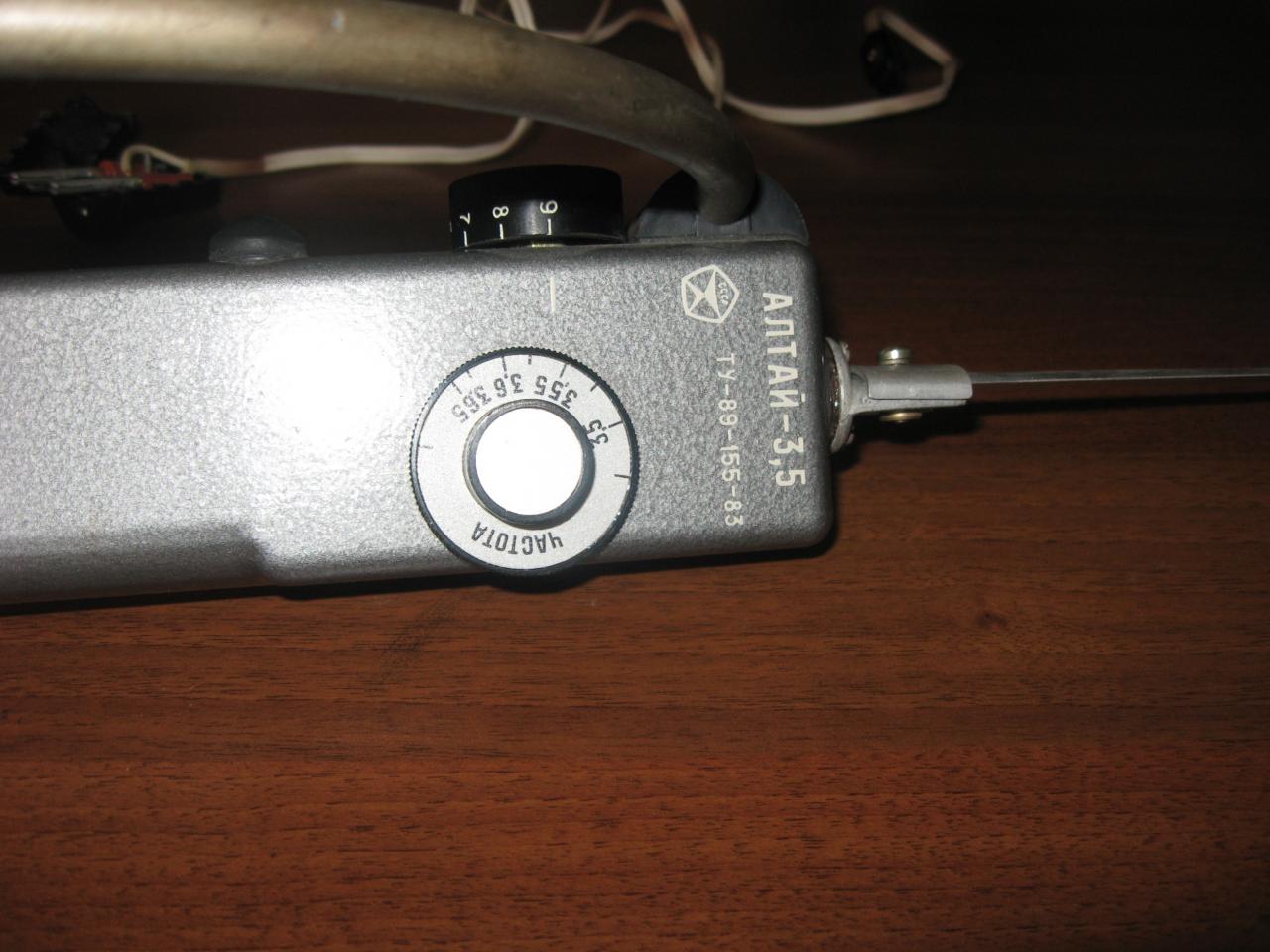

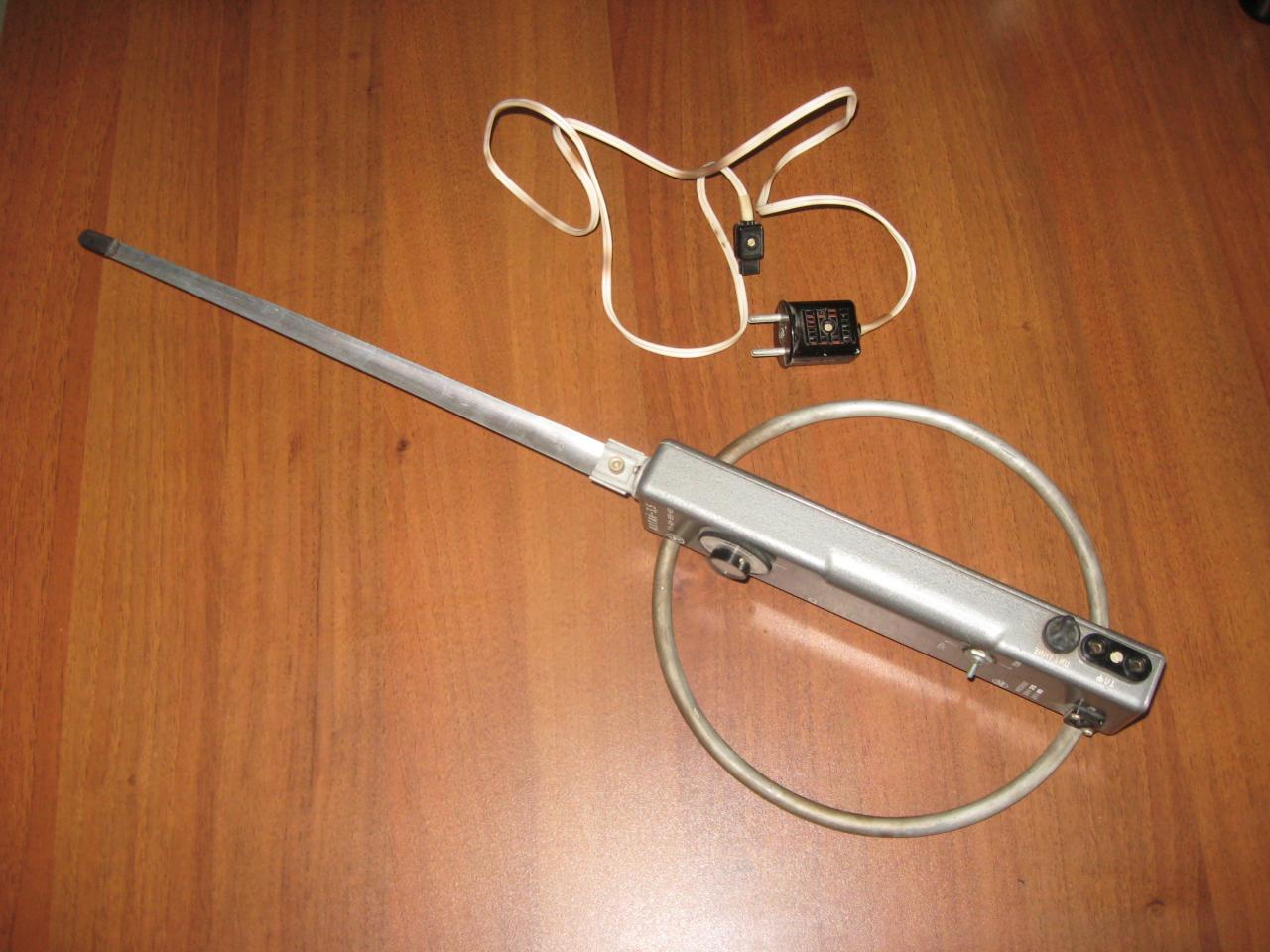

Радиопеленгатор "Алтай 3,5"

Приемник  ''Алтай-3,5''  выпускались Барнаульским радиозаводом с 1985 года.

Приёмники предназначены для поиска ''лис'' во время тренировок и соревнований по спортивной радиопеленгации.

Основные технические характеристики приемника ''Алтай-3,5''.

  • Диапазон рабочих частот - 3,47...3,88  МГц
  • Чувствительность при отношении сигнал/шум 10 дБ, не менее 2  мкВ.
  • Избирательность по зеркальному каналу, не хуже 40 дБ.
  • Выходная мощность при Кг= 15%, не менее 30 мВт.
  • Максимальный потребляемый ток, не более 20 мА.
  • Масса 0,95 кг.
  • Источник питания - аккумуляторная батарея 7Д-0,1.

Приемники распространялись по заявкам обкомов ДОСААФ по цене 119 руб.

Литература:

  1. Паспорт радиоприемника "Алтай 3,5"

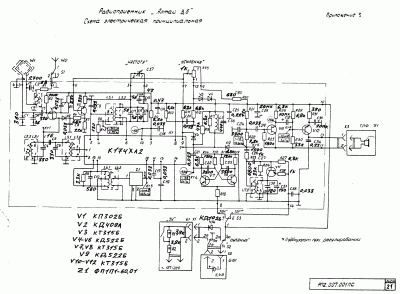

  2. Принципиальная схема приемника  "Алтай 3,5"

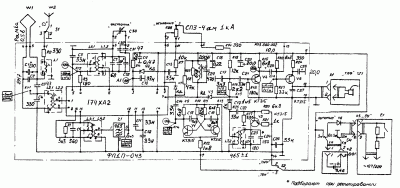

  3. Принципиальная схема приемника  "Алтай 3,5" (вариант 2)
john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Радиопеленгатор "Алтай 3,5"

Радиопеленгатор "Алтай 3,5"

Радиопеленгатор "Алтай 3,5"

Радиопеленгатор "Алтай 3,5"

Радиопеленгатор "Алтай 3,5"

Радиопеленгатор "Алтай 3,5"

Радиопеленгатор "Алтай 3,5"





john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Спустя некоторое время, после того как была подготовлена эта статья, я возился с этим пеленгатором, немного поднастроил его, что-то пришлось подремонтировать, собрал к нему пару "лис", ну и в процессе сделал полтора-два десятка SWL. Отправил eQSL, и вот недавно одна eQSL была получена Happy

eQSL от UR5IHQ



john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

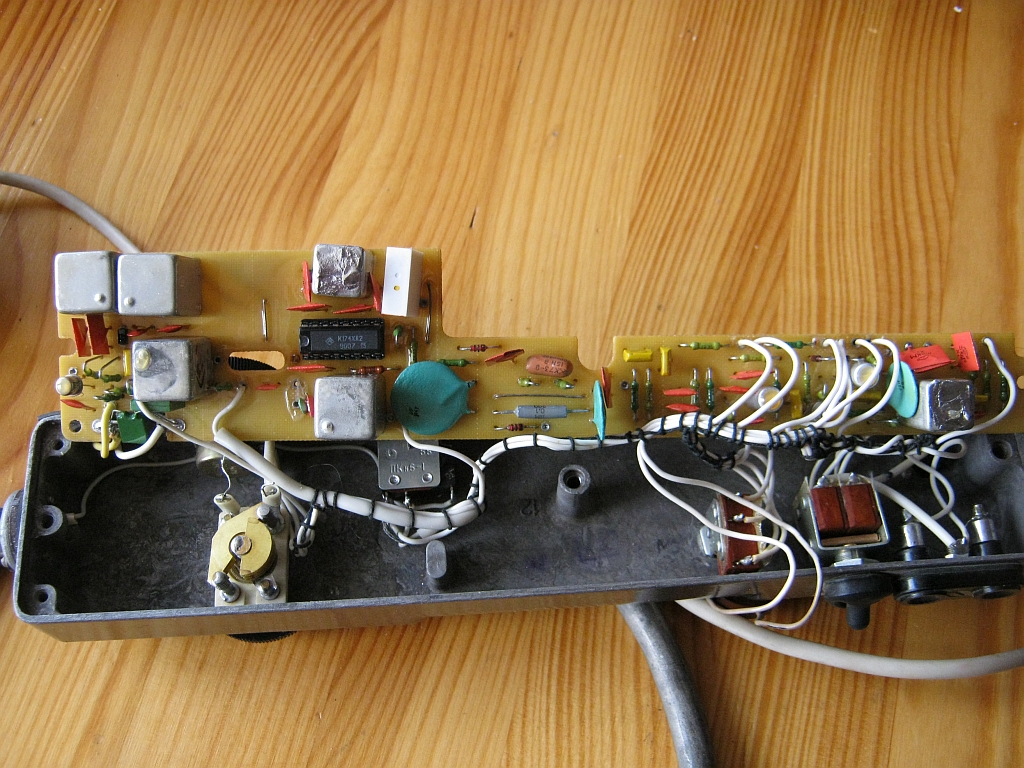

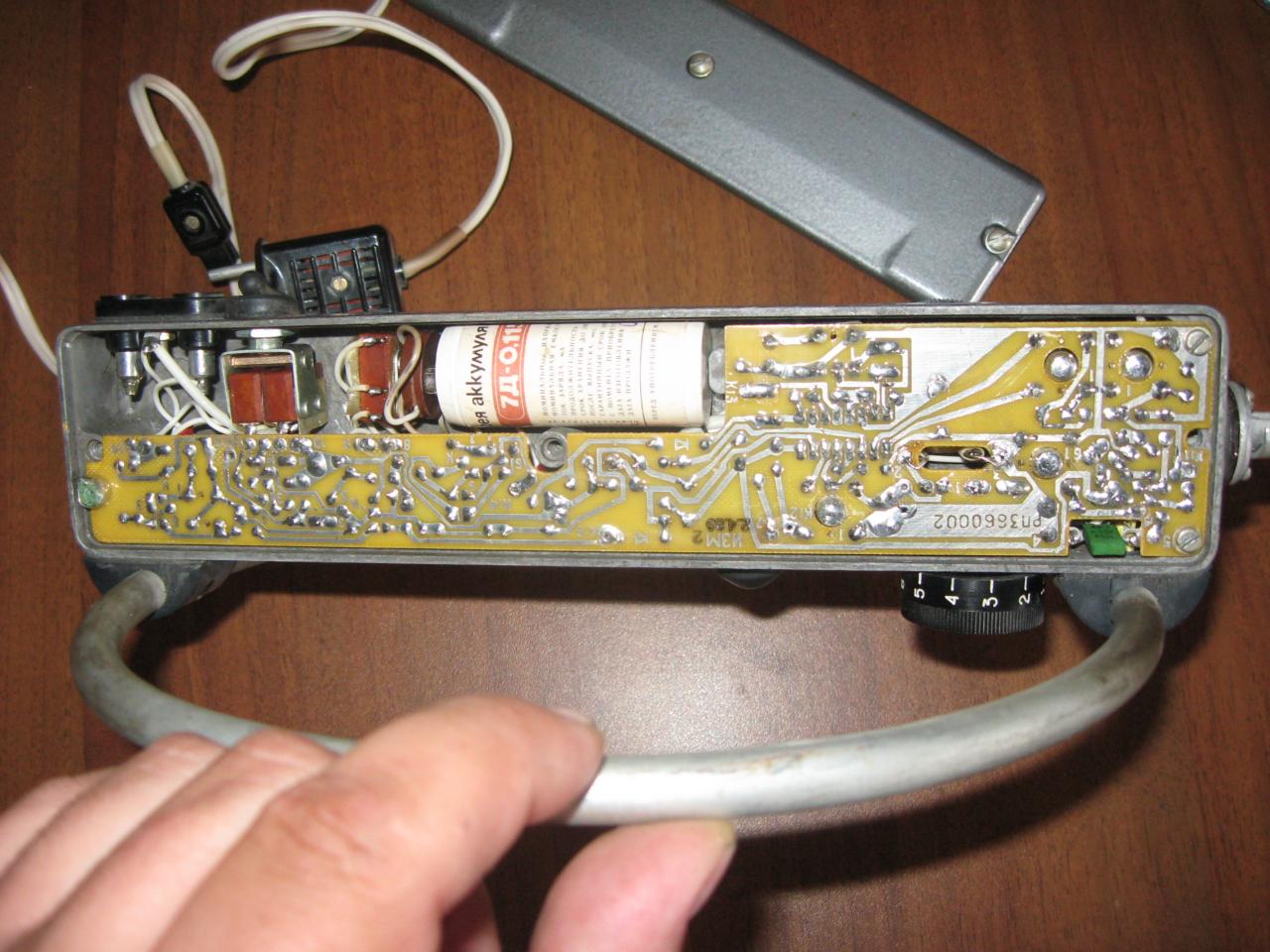

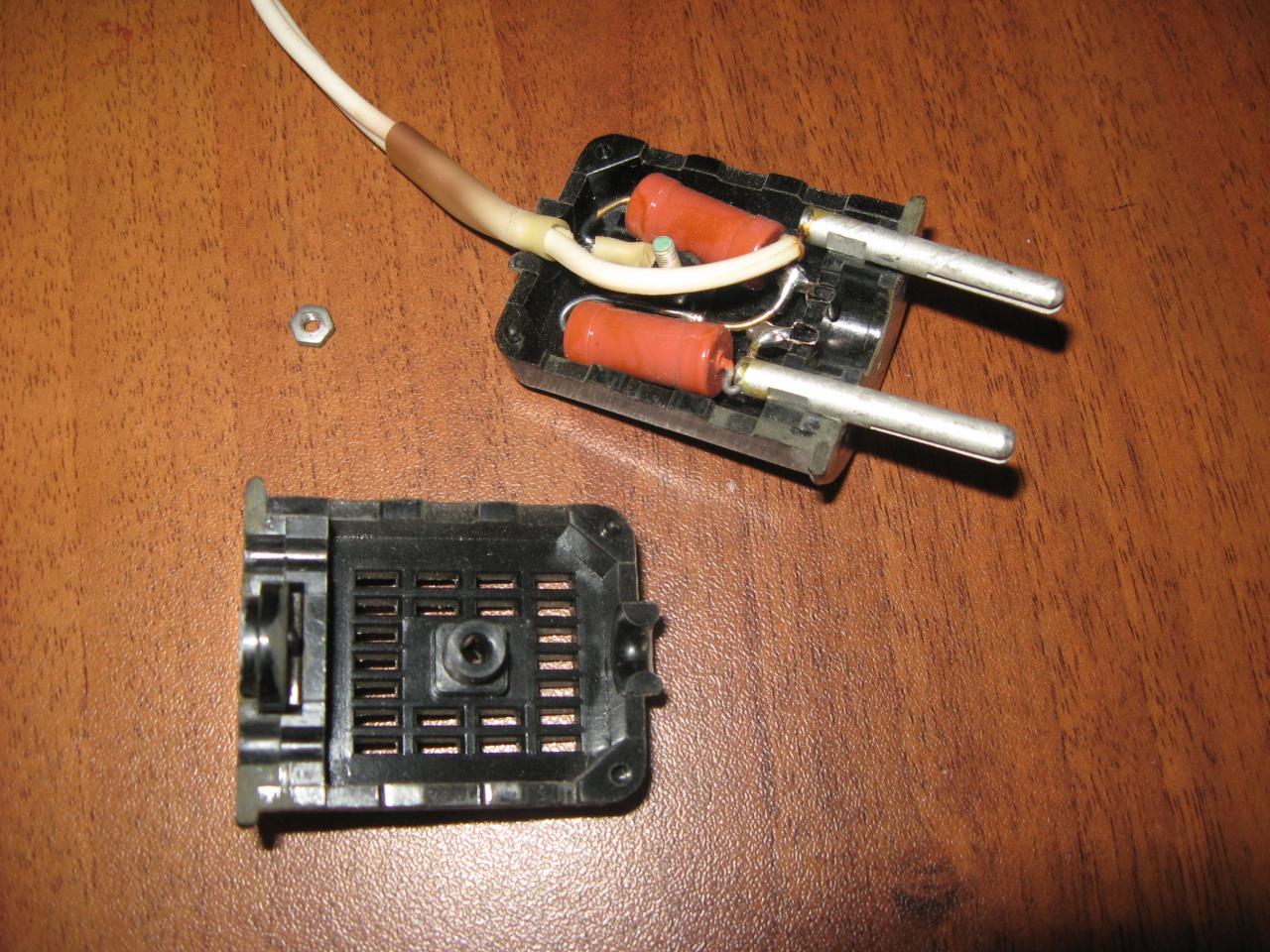

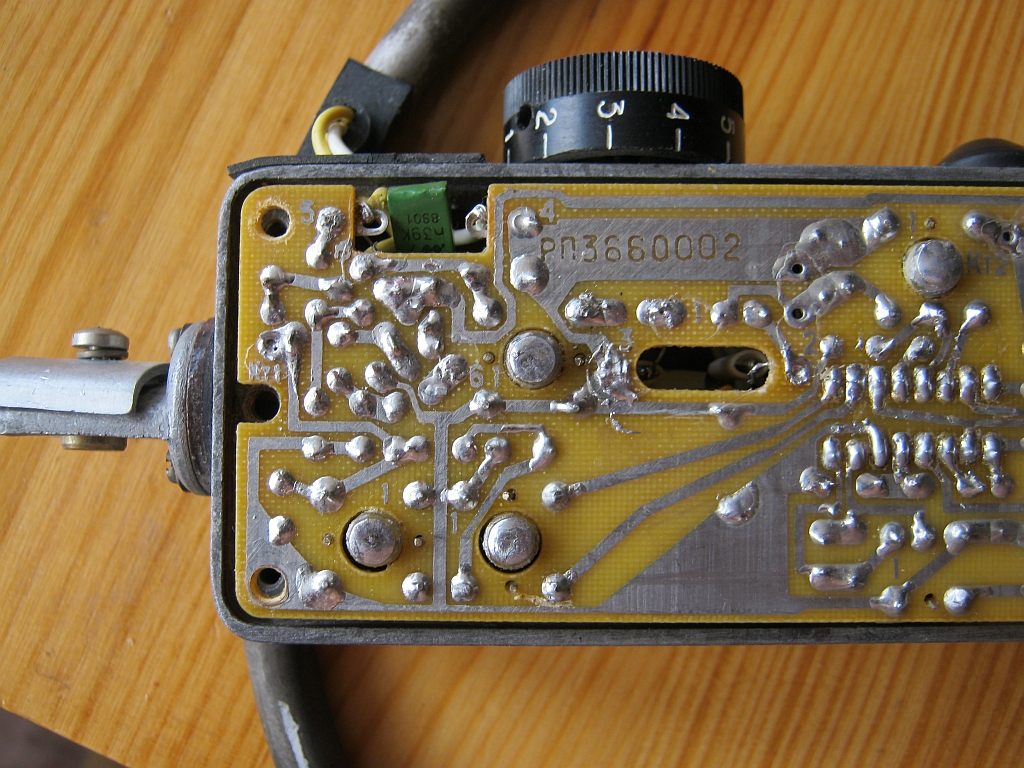

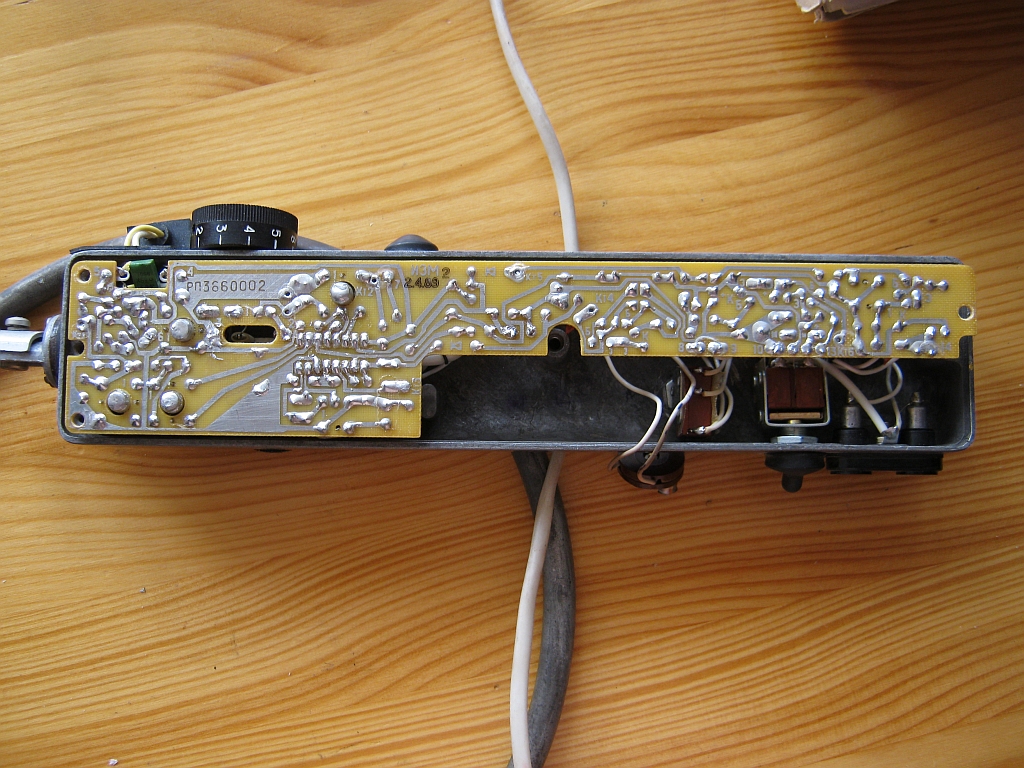

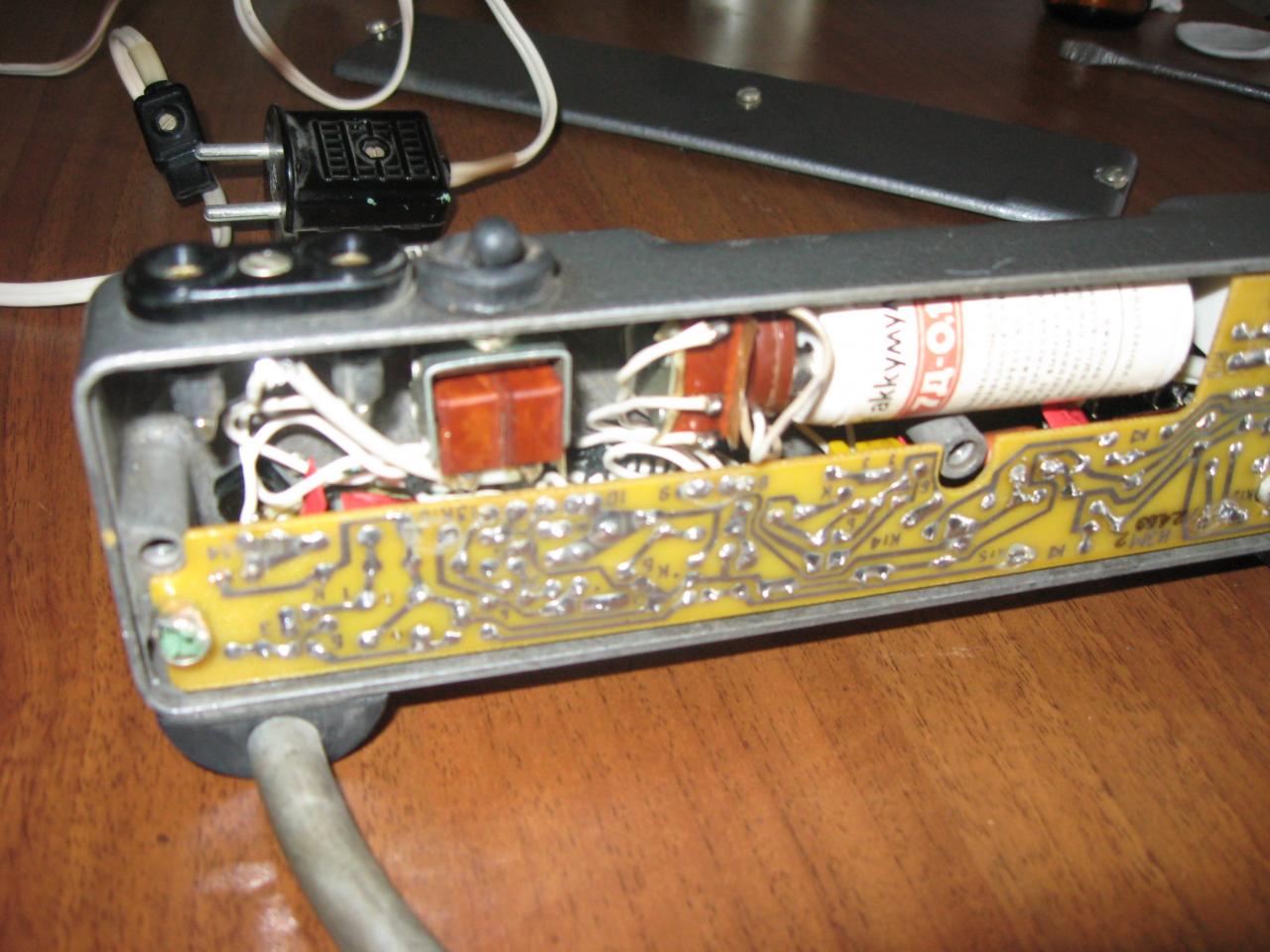

Данный приемник некоторое время использовался юными спортсменами для тренировок. К сожалению, не смог пережить соревнования - несколько спортсменов пробежали с ним по дистанции нормально и результативно (один из юных сопртсменов выполнил 2-й юношеский разряд), но к концу соревнований начал "чудить". Вскрытие показало - вышла из строя микросхема К174ХА2, после замены (установил ее на панельку) - приемник ожил, и после небольшой подстройки - вернулся в строй, так что поработает еще Happy Ну и еще несколько фото, в процессе ремонта.
