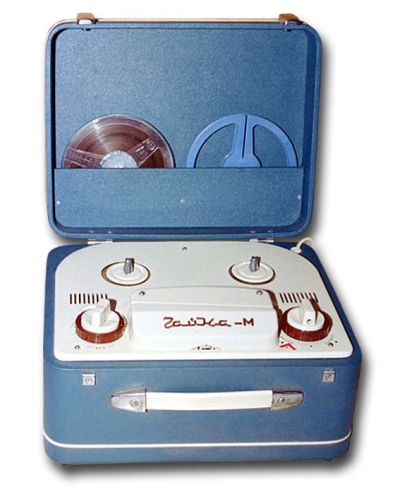

Магнитофон "Чайка-М"

Магнитофон "Чайка" выпускался Великолукским радиозаводом с 1964 года.

В процессе производства магнитофон "Чайка" неоднократно модернизировался. Улучшенный вариант магнитофона "Чайка" был выпущен под названием "Чайка-М". Внешне "Чайка-М" отличается от магнитофона "Чайка" только отделкой.

В магнитофоне "Чайка-М" используется улучшенная универсальная магнитная головка и внесены некоторые изменения в схему усилителя, благодаря чему значительно расширена полоса частот записываемых и воспроизводимых колебаний (63 - 10000 Гц).

Магнитофон "Чайка-М" предназначен для записи и проигрывания двухдорожечных фонограмм. Переход с одной дорожки на другую производится перестановкой и переворачиванием катушек с лентой. Емкость катушек 250 м. Скорость движения ленты при записи и воспроизведении 9,53 см/сек. Длительность непрерывной записи (воспроизведения) на одной дорожке около 45 мин. Имеется двусторонняя ускоренная перемотка ленты. ЛПМ работает от двигателя ЭДГ-1М.

Магнитофон "Чайка-М" собран в деревянном, оклеенном декоративным материалом ящике, приспособленном для переноски. Крышка ящика съемная. В ней имеется карман для хранения запасной катушки с лентой, микрофона и соединительных шнуров. Под крышкой расположена панель, закрывающая лентопротяжный механизм. Над панелью размещены катушки с лентой, ручки управления и декоративная крышка, закрывающая магнитные головки, ведущий вал, прижимной ролик, направляющие стойки и лентоприжим.

На левой боковой стенке находится панель с выходным и входными гнездами усилителя. Переключатель напряжения сети с предохранителем находится на дне магнитофона.

Магнитофон имеет электронно-световой индикатор уровня записи, регулятор уровня записи (громкости при воспроизведении), регулятор тембра и переключатель рода работы.

Габариты магнитофона 340х180х270 мм, вес 12 кг.

Цена на момент выпуска - 105 рублей.

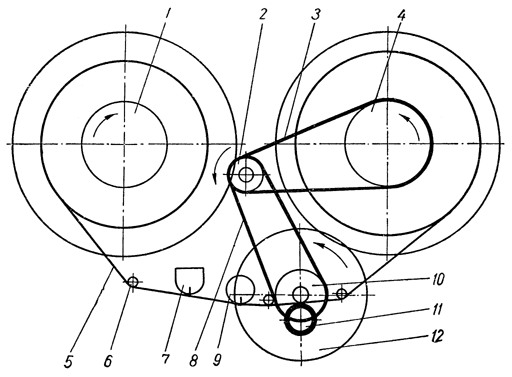

Кинематическая схема лентопротяжного механизма магнитофона "Чайка-М"

 Кинематическая схема лентопротяжного механизма магнитофона "Чайка-М"

Литература:

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

 Ламповый катушечный магнитофон "Чайка-М" 1966 года выпуска (не путать с "Чайка-66"). В процессе восстановления.
