УКУ "Арктур-101-стерео"

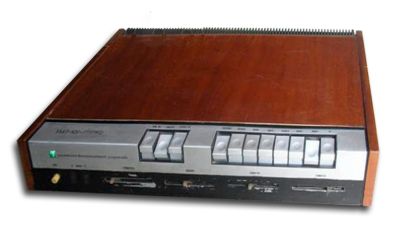

УКУ "Арктур-101-стерео" выпускался Бердским радиозаводом с 1976 года.

Усилительно-коммутационные устройства серии ''Арктур'' - предназначены для высококачественного воспроизведения музыкальных программ от магнитофонных приставок, ЭПУ, тюнеров, микрофонов и т.д. Усилитель имеет защиту от перегрузки выходных транзисторов, стрелочные индикаторы выходных сигналов левого и правого каналов, фильтры ВЧ, НЧ для сужения полосы ЗЧ а также фильтры ''присутствия''.

Технические характеристики:

  • Номинальная выходная мощность усилителя ''Арктур-101 стерео'' - 25 Вт, максимальная 35 Вт.
  • Полоса рабочих частот 20...20000 Гц
  • Коэффициент нелинейных искажении 1,5%.
  • Питание от сети переменного тока напряжением 127 или 220 В.
  • Размеры 500х320х115 мм.
  • Масса - 14 кг.

Литература:

  1. Описание УКУ - "Арктур-101-стерео"
john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

КРАТКОЕ ОПИСАНИЕ

Стереофоническое устройство усилительно-коммутационное "АРКТУР-101-СТЕРЕО" выполнено полностью на полупроводниковых приборах и микросхемах и предназначено для высококачественного воспроизведения звуковых программ от магнитофонов (магнитофонных приставок), электропроигрывающих устройств, тюнеров, микрофонов и других источников звуковых программ.

Устройство имеет развитую систему коммутации, регулятор уровня воспроизведения, регулятор баланса, раздельные регуляторы тембра по низким и высоким частотам, индикаторы перегрузки тонкомпенсацию, возможность подключения стереотелефонов, включения ослабителя для ступенчатого уменьшения выходного уровня, гнезда для подключения дополнительных акустических систем.

Усилители мощности устройства имеют защиту от перегрузки выходных транзисторов по току, чем обеспечивается надежная работа устройства. В случае перегрузки выходных транзисторов по току, которая может наступить при использовании нагрузки менее 8 Ом, усилитель мощности автоматически выключается, при этом постоянно горит лампочка индикатора перегрузки и звук в акустических системах отсутствует. Через 15-20 сек. после выключения питания устройства защита выключается.

При большом уровне входного сигнала на выходе устройства появляются искажения, лампочка индикатора перегрузки начинает периодически загораться, что свидетельствует о необходимости уменьшения сигнала регулятором громкости.

  1. клавиша включения основных акустических систем (ОСН. АС);
  2. клавиша включения дополнительных акустических систем (ДОП. АС);
  3. клавиша включения стереотелефонов (СТЕРЕО ТФ);
  4. клавиша включения тонком-пенсации (ТОНКОМП.);
  5. клавиша включения ослабителя (ОСЛАБЛ.);
  6. клавиша включения режима моно (МОНО);
  7. клавиша подключения магнитофона (МАГН.);
  8. клавиша подключения универсального входа (ВХОД II);
  9. клавиша подключения универсального входа (ВХОД I);
  10. клавиша подключения микрофона (МИКР.);
  11. клавиша подключения магнитоэлектрического звукоснимателя (ЗС);
  12. лампочка включения сети;
  13. кнопка включения сети (СЕТЬ);
  14. индикатор перегрузки (ЛЕВЫЙ КАНАЛ);
  15. индикатор перегрузки (ПРАВЫЙ КАНАЛ);
  16. ручка регулятора громкости (ГРОМКОСТЬ);
  17. ручка регулятора стереобаланса (БАЛАНС);
  18. ручка регулятора тембра высоких частот (ТЕМБР ВЧ);
  19. ручка регулятора тембра низких частот (ТЕМБР НЧ).
