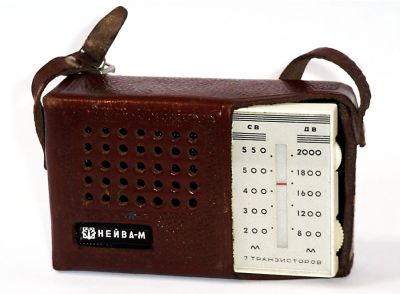

Радиоприёмник "Нейва-М"

Портативный транзисторный радиоприёмник четвёртого класса "Нейва-М" выпускался Каменск-Уральским приборостроительным заводом с 1967 года.

Карманный радиоприёмник ''Нейва-М'' - предназначен для приёма радиовещательных станций на магнитную антенну в диапазонах ДВ, СВ. Он выполнен на семи транзисторах и полупроводниковом диоде.

Технические характеристики:

  • Hoминaльнaя выходная мощность 60 мВт.
  • Чувствительность на внутреннюю антенну в диапазоне ДВ 1,5, СВ 1,0 мВ/м.
  • Избирательность по соседнему каналу на ДВ 20, СВ 16 дБ.
  • Ослабление по зеркальному каналу на ДВ 26, СВ 20 дБ. ПЧ 465 кГц.
  • АЧХ тракта усиления по звуковому давлению в диапазоне 450..3000 Гц имеет неравномерность 14 дБ.
  • Ток покоя 6 мА.

Питание осуществляется от батареи Крона-ВЦ. Приёмник сохраняет работоспособность при снижении напряжения до 5,6 В. Для подключения внешней антенны и телефона в корпусе имеются гнёзда. Размеры приёмника 113х70хх34 мм, масса вместе с батареей и футляром 330 гр.

Литература:

  1. Инструкция по эксплуатации модели.
  2. Описание приёмника в книге И.Ф.Белова и Е.В.Дрызго.
  3. Описание в журнале Радио № 3 за 1971 год.
