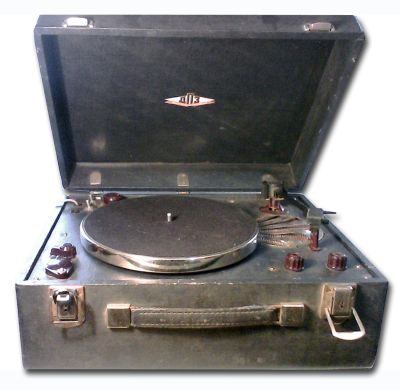

Электрограммофон "ДПЗ"

Электрограммофон "ДПЗ" выпускался Днепропетровским патефонным заводом с 1957 года.

Радиограммофон ''ДПЗ'', возможно другое наименование, но какое установить не удалось, собран на базе модели - ''УП-2'' и по электрической схеме от неё не отличается. Радиограммофон собран 3-х радиолампах, две из которых 6Н9С и 6П6С работают в усилителе низкой частоты, а третья, 6Ц5С в двухполупериодном выпрямителе. Усилитель нагружен на громкоговоритель - 1ГД-5, отдавая номинальную мощность около 1 Вт. АС эффективно воспроизводит полосу звуковых частот от 100 до 5000 Гц. Модель проигрывает обычные и долгоиграющие пластинки на скорости: 33 и 78 об/мин.

Потребляемая мощность 60 Вт. Размеры 180х440х320 мм. Масса 6 кг.

Литература:

  1. Принципиальная схема электрограммофона "УП-2"
