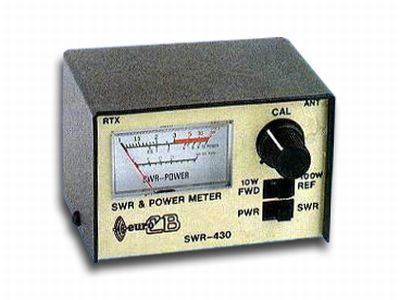

SWR & POWER METER SWR-430

Простой и незамысловатый измеритель мощности и КСВ для частот в районе 27 МГц. На частотах, далеких от 27 МГц показания имеют не предсказуемый характер, так что прибор можно использовать только в заявленном для него диапазоне частот. В общем простой и надежный показометр.

Технические характеристики:

  • Диапазон частот: 26-28 МГц
  • Диапазон измеряемой мощности: 1-100 Вт
  • Точность измерения: 5%
  • Габаритные размеры: 85x56x60 мм

Для измерения мощности поставить переключатель PWR/SWR в положение PWR, переключателем 10W/100W выбрать предел измерения. Нажать передачу на трансивере и снять показания мощности на шкале прибора.

Для измерения КСВ поставить переключатель PWR/SWR в положение SWR, а переключатель FWD/REF в положение FWD. Нажать на передачу на трансивере и потенциометром CAL выставить стелку точно на крайнюю правую риску шкалы прибора. Затем поставить переключатель FWD/REF в положение REF, нажать на передачу и снять показания КСВ с верхней шкалы.



Литература:

  1. Инструкция по эксплуатации SWR-430
