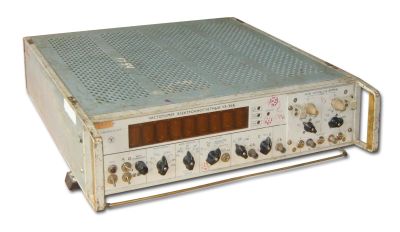

Частотомер электронно-счетный Ч3-34

Частотомер электронно-счетный Ч3-34 предназначен для автоматического измерения:

  • частоты электрических колебаний;
  • периода электрических колебаний;
  • интервалов времени;
  • отношения частот;
  • выдачи кодированных сигналов результата измерений.

Частотомер предназначен для эксплуатации в неотапливаемых наземных и подземных сооружениях н может перевозиться всеми видами транспорта.

При работе в странах с тропическим климатом рекомендуется эксплуатация частотомера в помещениях с кондиционированным воздухом в случае эксплуатации частотомера во влажном тропическом климате в обычных комнатных условиях без кондиционирования воздуха необходимо дополнительное включения прибора на время не менее двух часов с целью его прогрева.

УСЛОВИЯ ЭКСПЛУАТАЦИИ Ч3-34

  • температура окружающей среды от 243 до 323 К (от -30 до +50°С);
  • повышенная влажность до 98% при температуре до 308К (+35°).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЧАСТОТОМЕРА Ч3-34



Диапазон измеряемой частоты:
- синусоидального сигнала (по входу «А»)
- импульсного сигнала (по входу «А»)
- синусоидального сигнала (по входу «Б»)

10 Гц – 20 МГц
10 Гц – 20 МГц
0,1 – 120 МГц

Коэффициенты ослабления входного аттенюатора входа «А»

1:1; 1:10; 1:100

Погрешность ослабления

±30%

Погрешность частоты внутреннего кварцевого генератора
- в течение 15 суток без перенастройки
- в течение 6 месяцев без перенастройки

±5*10-7
±1*10-7

Измеряемый период электрических колебаний

10 мкс – 100 с

Выдаваемый сигнал:
- импульсной формы
- синусоидальной формы

0,1Гц - 10 МГц
10 МГц

 Габариты Ч3-34, мм

490х135х482

Масса Ч3-34, кг

21



Литература:

  1. Инструкция по эксплуатации частотомера Ч3-34





john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Альбом фотогалереи: http://oldradio.su/main.php?g2_itemId=45724

ЗЫ. Схемы, данных о том, когда и где выпускался - нет. Если кто в курсе - подсскажите... Интересует любая информация по этому частотомеру.
