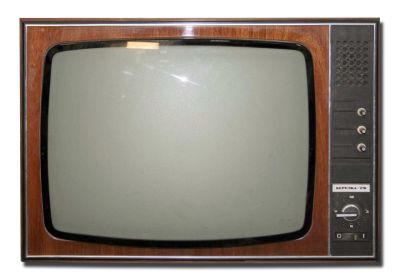

Телевизор "Берёзка-216"

Унифицированный чёрно-белый телевизор "Берёзка-216" выпускался Харьковским ПО "Коммунар" с 1982 года.

Унифицированный телевизор второго класса ''Березка-216'' (УЛПТ-61-II-28) собран на лампах и полупроводниках. Он обеспечивает приём на любом из 12 каналов МВ диапазона, а при установке блока СКД-1 и на любом канале ДМВ диапазона. В телевизоре предусмотрена возможность для прослушивания звукового сопровождения телевизионных программ на головные телефоны при включенных и отключенных громкоговорителях. Конструктивно заложена возможность дистанционного управления (при наличии проводного ПДУ) яркостью, громкостью и отключением громкоговорителей. Кинескоп в модели применён 61ЛКЗБ с размером экрана по диагонали 61 см и с углом отклонения луча - 110°. Канал звукового сопровождения работает на два громкоговорителя 3ГД-38С и 2ГД-36. Чувствительность модели 50 мкВ.

Чёткость по вертикали 500, по горизонтали 450 линий. Максимальная мощность усилителя НЧ 2,5 Вт. Диапазон эффективно воспроизводимых звуковых частот - 100...10000 Гц. Потребляемая телевизором мощность не более 180 вт. Габариты 685х525х420 мм. Масса 36 кг. Цена с ножками 296 рублей.

Литература:

  1. Инструкция по эксплуатации к телевизору "Берёзка-216".
  2. Электрическая схема телевизора "Берёзка-216" (УЛПТ-61-2-28)

PS. Схема телевизоров "Славутич-219" и "Берёзка-216" одинаковы.
