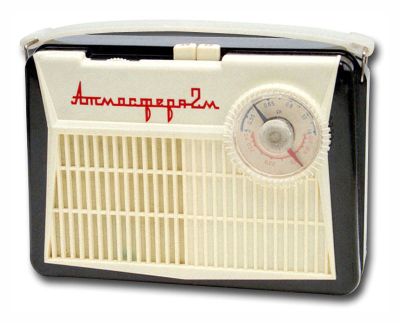

Радиоприёмник "Атмосфера-2М"

Портативный радиоприёмник 4 класса "Атмосфера-2м" выпускался Воронежским и Грозненским радиозаводами. Выпуск радиоприёмника налажен 10 сентября 1962 года.

Переносной транзисторный радиоприёмник ''Атмосфера-2М'' - это модернизация предыдущей модели ''Атмосфера-2''. Схема ВЧ части приёмника оставлена без изменений, а схема усилителя НЧ претерпела изменения. В нём применён выходной трансформатор для согласования с новым низкоомным громкоговорителем типа 0,5ГД-10, изменён согласующий трансформатор, заменены транзисторы в НЧ каскадах. Параметры модели практически остались прежними:

  • Диапазоны принимаемых частот: ДВ - 145...405 кГц и СВ - 525...1605 кГц.
  • Чувствительность: СВ - 1,5 мВ/м, ДВ - 3,0 мВ/м.
  • Избирательность по соседнему каналу - 26 дБ.
  • Глубина АРУ - 6 дБ.
  • Номинальная выходная мощность усилителя НЧ - 150 мВт.
  • Громкоговоритель воспроизводит полосу частот 300...3000 Гц.

Питается приёмник, как и прежний от двух батарей типа КБС-Л-0,5. Потребляемый ток при номинальной мощности 45 мА, а в режиме покоя 12 мА. Батарей, при прослушивании программ в течении 2...3 часов в день достаточно на месяц. Корпус и габариты радиоприёмника как у ''Атмосфера-2''. Вес - 1,5 кг.

Цена с батареями 43 рубля 70 копеек.

Литература:

  1. Описание и электрическая схема приёмника в справочнике авторов Е.Ф.Белова и Е.В.Дрызго. Издание 1974 года.
  2. Описание и схема в журнале РАДИО №1 за 1963 год.
