Радиола "Москва"

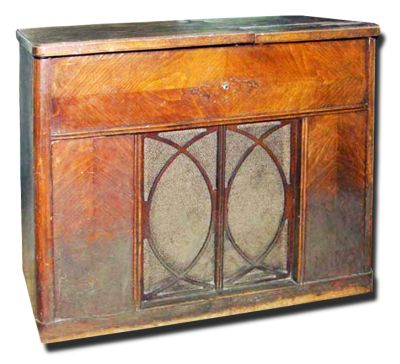

Малосерийная консольная сетевая радиола "Москва". Изготовитель не установлен. Модель 1945 года.

Радиола "Москва" - представляет собой супергетеродинный десятиламповый приёмник с мощным усилителем, мощным динамическим говорителем и устройством для проигрывания граммофонных пластинок. Радиола "Москва" работает от сети переменного тока напряжением 110, 127 или 220 В. Мощность потребления от сети при включенном моторе для проигрывания пластинок 140 Вт, а при выключенном моторе 120 Вт. Радиола работает на лампах металлической серии: 6SA7, 6К7 (2шт.), 6Г7, 6С5 (2 шт.), 6Е5, 6Л6 (2 шт.) и 5Ц4С.

Радиола имеет диапазоны: длинные волны 2000...750 м, средние волны - 545...200 м и короткие волны 32,6...29,8 м и 20,4...16,6 м.

Промежуточная частота 460 кгц.

При переключении диапазона загораются лампочки, расположенные по краям шкалы, указывая, какой диапазон включен. Крайнее правое положение переключателя диапазонов соответствует работе адаптера, при этом шкала не освещена. Приёмник может работать от любой антенны, в том числе и от комнатной - провода длиной 5..10 м, натянутом на изоляторах в комнате. Заземление приёмника не обязательно, но может быть проведено в том случае когда промышленные помехи слишком велики. Если заземление не помогает уменьшению помех следует станции принимать иа рамочную антенну, расположенную внутри радиолы. Рамочная антенна может быть использова на только при приёме в диапахонах ДВ, СВ. Ее подключают при помощи специального переключателя расположенного в задней части шасси приёмника рядом с клеммой "антенна". Чтобы от обычной антенны перейти на приём от рамочной антенны, надо оттянуть кнопку переключателя на себя.

Для более эффективного приёма следует повернуть рамочную антенну так, чтобы сектор "магического глаза" (6Е5) максимально сузился. При этом получается наибольшая громкость иминимум помех. Кроме рамочной антенны, в радиоле имеется внутренняя антенна - провод длиной 1,5...2 метра натянутый внутри ящика радиолы. Сила приёма и количество принимаемых станций при использовании рамочной или внутренней антенны меньше, чем внешней антенны длиной в 5...10 метров.

Литература:

  1. Описание и схема РЛ в справочнике 1949 года.
  2. rw6ase.narod.ru/000/rpl_s/moskwa_rl.html
