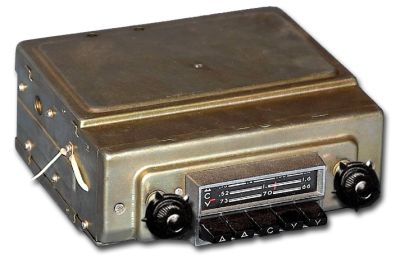

Автомобильный радиоприёмник "АТ-66"

Автомобильный радиоприёмник второго класса - "АТ-66" выпускался Муромским радиозаводом с 1966 года.

Модель предназначена для работы в автомобиле ГАЗ-24

На Муромском радиозаводе разработан и с 1966 года начат серийный выпуск автомобильного радиоприёмника - ''АТ-66''. Он рассчитан на приём программ радиовещательных станций, работающих с амплитудной модуляцией в диапазоне длинных (150...408 кГц), средних (520...1605 кГц) волн и с частотной модуляцией в УКВ (65,8...73 МГц) диапазоне. Чувствительность его на ДВ 150 мкВ, СВ 50 мкВ, УКВ диапазоне 5 мкВ. Избирательность по соседнему каналу 34 дб, по зеркальному каналу в ДВ диапазоне 40, СВ - 36, УКВ - 30 дБ. АРУ в диапазонах ДВ и СВ обеспечивает изменение выходного напряжения на 8 дБ, при изменении входного сигнала на 40 дБ. Номинальная выходная мощность УНЧ 5 вт. Неравномерность частотной характеристики в полосе 80...8000 Гц не превышает 3 дБ. Коэффициент нелинейных искажений на частотах 5%. Пределы регулировки тембра от +6 до -10 дБ. Питается радиоприёмник от бортового автомобильного аккамулятора напряжением в 12,8 вольт. Потребляемая приёмником мощность 18 вт. Размеры приёмника 247х115х270 мм, а масса 4 кг.

Литература:

  1. Описание и схемы в книге И.Ф.Белова и Е.В.Дрызго. Издание 1974 г. "Справочник по транзисторным приёмникам".
  2. Описание и схема модели в журнале РАДИО №9 за 1967 г.
  3. Инструкция по эксплуатации и электрическая схема к РП.
