Телевизор "Берёзка-212"

Унифицированный телевизор "Берёзка-212" выпускал Харьковский завод "Коммунар" с 1974 года.

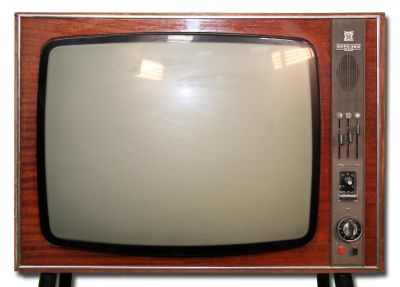

Унифицированный телевизор 2-го класса ''Берёзка-212'' выпускался в настольном и напольном вариантах. Корпус телевизора отделан ценными породами дерева и декоративной пластмассой. Сзади он закрыт стенкой из пластмассы. На передней панели находятся основные ручки управления ползункового типа: ручки контрастности, яркости и громкости, ручка настройки ДМВ, переключатель МВ/ДМВ, переключатель МВ каналов, кнопки включения и выключения.

Телевизор работает в любом из 12 каналов МВ диапазона. Имеется возможность приёма передач в ДМВ диапазоне, при установке блока СКД-1. В модели имеется АПЧ и Ф, ключевая АРУ. АС с двумя громкоговорителями 3ГД-38Е и 2ГД-36, регуляторы тембра ВЧ и НЧ. Есть гнёзда для записи звука на магнитофон и прослушивание его на головные телефоны, при отключенных динамиках. Возможно управление громкостью и яркостью на расстоянии, при подключении проводного ПДУ. Чувствительность модели - 50 мкВ. Разрешающая способность по вертикали 500, горизонтали 450 линий. Максимальная выходная мощность канала звука 2,5 Вт. Диапазон воспроизводимых частот 100-10000 Гц.

Потребляемая от электросети мощность 180 Вт. Габариты телевизора - 685х525х420 мм, вес 36 кг. Цена 296 рублей.

Литература:

  1. Электрическая схема телевизора "Берёзка-212".

PS. Схема тв "Славутич-219" и "Берёзка-212" одинаковы.
