Радиоприёмник "М-648"

Сетевой ламповый радиоприёмник второго класса "М-648" выпускался Московским радиозаводом имени Красина с 1949 года.

Радиоприёмник ''М-648'' (разработка лаборатории завода) супергетеродин, питаемый от электросети. 5 диапазонов: ДВ, СВ, 1 обзорный КВ и 2 растянутых КВ, 25 и 19 м. Оформление - горизонтальное; ящик отделан ценными породами дерева.

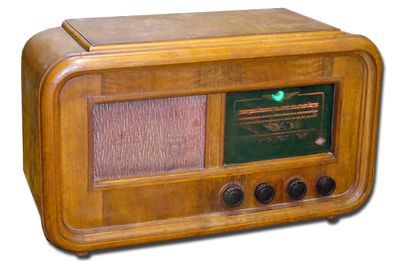

Большая светящаяся шкала, градуированная в килогерцах с названиями городов СССР занимает правую половину лицевой стороны ящика. В верхней части шкалы расположен индикатор настройки. Под шкалой размещены ручки управления приемником. Левая ручка - регулятор громкости с выключателем сети, вторая регулятор тембра, третья настройка и четвертая, крайняя правая - переключатель диапазонов. Для указания диапазона, на котором работает в данный момент приёмник, в нижнем правом углу шкалы имеется окошко за которым перемещаются светящиеся надписи с наименованием диапазонов. Левая половина лицевой стороны ящика где помещается громкоговоритель затянута шелковой декоративной тканью. Присоединение антенны, земли и адаптера производится с задней стороны приёмника. Гнёзда для включения адаптера автоматические: включение вилки шнура адаптера в гнёзда прекращает работу высокочастотной части приёмника .

Переключение приёмника на различные напряжения сети осуществляется перемещением колодки на крышке силового трансформатора, согласно надписям и направлениям стрелки на колодочке. В отличие от супергетеродинов 2 класса, в ыпускаемых нашей промышленностью, усилитель низкой частоты приёмника М-648 дает очень большое усиление, что дает возможность пользоваться для проигрывания граммофонных пластинок электромагнитным адаптером.

Технические характеристики:

  • Диапазон волн: ДВ - 150...410 кгц. СВ 525...1500 кгц. КВ обзорный 4...12,3 мггц. КВ-1 - 11,5...12,4 мггц. КВ-2 - 15...16,1 мггц.
  • Чувствительность в ДВ, СВ диапазонах 150...20 мкв, КВ 300 мкв.
  • Селективность по соседнему каналу 26 дб.
  • Номинальная выходная мощность 1,5 вт.
  • Диапазон воспроизводимых частот 100...5000 гц.
  • Потребляемая от электросети мощность 75 вт.

Литература:

  1. Описание и схема модели в РАДИО № 9 за 1949 год.
  2. Описание радиоприёмника "М-648" в справочнике.
