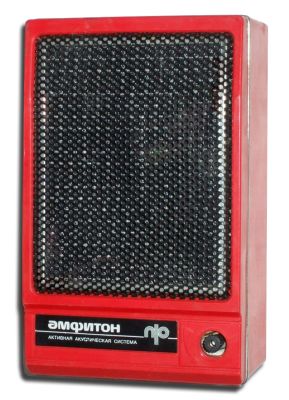

Активные акустические системы "Амфитон"

Активные акустические системы "Амфитон" выпускались Ивано-Франковским ПО "Карпаты" с 1987 года.

Актвные акустические системы ''Амфитон'' предназначены для усиления сигналов звуковой частоты  с носимых кассетных стереофонических проигрывателей, а также с любых других портативных или стационарных источников моно или стереофонического сигнала. Кроме разьёма для входа сигнала звуковой частоты с магнитофона, в каждой АС имеется разьём для подключения внешнего источника питания, а так же разьём для непосредственного прямого использования громкоговорителя АС, при этом средняя подводимая мощность может составлять 3 Вт. Соответственно и диапазон частот увеличивается в нижнюю сторону до 100 Гц. В ААС используются громкоговорители ''3ГДШ-2-8-140''.

Первоначально АС выполнялись полностью на микросхемах.

Технические характеристики:

  • Диапазон воспроизводимых звуковых частот: 160...20000 Гц.
  • Суммарный коэффициент гармоник: не более 3 %
  • Номинальная выходная мощность: 120 мВт.
  • Номинальное напряжение питания: 3 В. (А-316х2).
  • Габариты одной ААС: 112х182х88 мм.
  • Масса одной ААС: 0,8 кг.

Литература:

  1. Описание ААС в журнале Радио № 4 за 1988 год, а также электр. схемы обоих вариантов.
