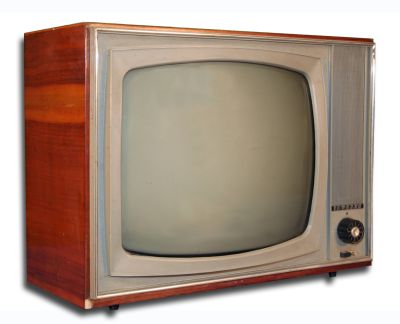

Телевизор "Берёзка-2"

Унифицированный ч/б телевизор "Берёзка-2" выпускался Харьковским заводом "Коммунар" с 1966 года.

Унифицированные телевизоры 2-го класса телевизоры "Берёзка", "Берёзка-2", "Берёзка-2-1", "Берёзка-3" имеют общую электрическую схему и конструкцию, незначительно отличаясь в различных вариантах выпуска по электрической схеме и отличаясь по внешнему оформлению.

Телевизор ''Берёзка-2'' тип (УНТ-47-II-I) имеет кинескоп 47ЛК2Б, 17 радиоламп и 22 полупроводниковых прибора.

Габариты ТВ - 595х505х350 мм.

Вес -26 кг.

Телевизор ''Берёзка-2-1'' предназначен для установки на полу.

Габариты телевизора с ножками - 595х905х350 мм.

Вес - 26 кг.

В остальном он аналогичен аппарату ''Берёзка-2''.

Все модели имеют одинаковые характеристики.Чувствительность 50 мкВ. Номинальная выходная мощность в канале звука 1,5 Вт. Диапазон воспроизводимых частот 100..10000 Гц. Потреблемая мощность 180 Вт.

Литература:

  1. Принципиальная схема (УНТ 47/59)
  2. Инструкция по эксплуатации
