Автомобильный радиоприемник "А-9"

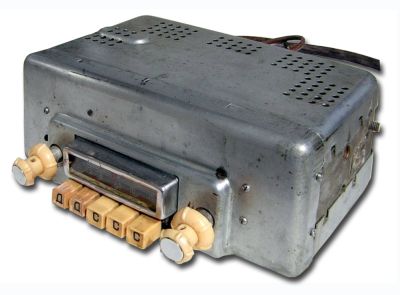

Автомобильный радиоприёмник "А-9" выпускался Муромским радиозаводом с 1958 года.

Автомобильный ламповый радиоприёмник ''А-9'' - предназначен для работы в автомобилях ''Победа'' М-20 и ''Волга'' ГАЗ-21. Он рассчитан на питание от аккумулятора напряжением 12 вольт. Питание анодных цепей ламп происходит от вибропреобразователя. Комплект состоит из радиоприёмного блока, блока питания, громкоговорителя с отражательной доской и кабеля соединения с телескопической антенной. Соединение с блоком питания и громкоговорителем осуществляется специальным кабелем. Работает приёмник в диапазонах ДВ и СВ, причём имеется возможность запомнить две радиостанции в диапазоне ДВ и три в СВ вытягиванием, а затем нанажатием клавиши соответствующего диапазона. Настройка на радиостанции производится ферроиндукторами. Шкала приёмника градуирована в килогерцах - х100. Чувствительность со штатной антенной 50...100 мкВ. Избирательность по соседнему каналу - 36...40 дБ. Максимальная выходная мощность УНЧ около 4 Вт.

Литература:

  1. Электрическая схема приёмника.
