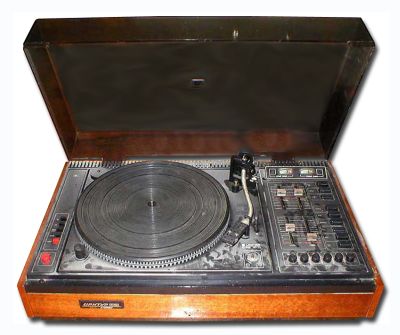

Электрофон "Арктур-004С"

Электрофон Арктур-004С выпускался Бердским радиозаводом с 1982 года.

Электрофон предназначен для прослушивания записи с моно и стереофонических грампластинок и состоит из двухскоростного ЭПУ типа ''G-602'' производства ПНР
УНЧ и двух АС типа ''25АС-309''. Усилитель имеет регулировку тембра по НЧ и ВЧ баланса, фильтры нижних, средних и верхних частот. Кроме того имеется электронная защита от кз в нагрузке, контроль уровня сигнала стрелочными индикаторами.

В ЭПУ имеется компенсатор скатывающей силы, регулировка частоты вращения диска, автостоп и микролифт. ЭФ - может работать как усилитель низкой частоты.

Технические характеристики:

  • Частота вращения диска, об/мин - 33,1/3 и 45,11.
  • Коэффициент детонации, % - 0,1.
  • Номинальная выходная мощность, Вт - 2х25.
  • Диапазон частот по звуковому давлению со входа, Гц - 40...20000.
  • Уровень фона, дБ -50.
  • Коэффициент гармоник, % 0,2.
  • Потребляемая мощность, Вт 150.
  • Габариты, мм: электрофона 610х390х250.
  • Одной АС - 480х285х261.
  • Масса кг: электрофона - 22, АС - 13.
  • Цена 590 руб.

Литература:

  1. Инструкция по эксплуатации
  2. Принципиальная схема.
