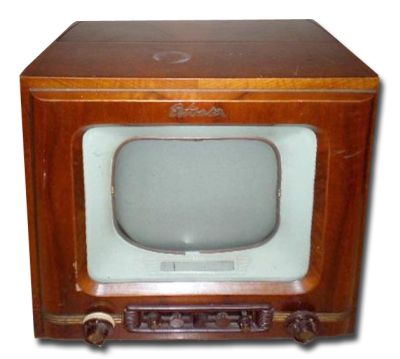

Телерадиола "Беларусь-1"

Телерадиола "Беларусь-1" выпускалась Минским радиозаводом с 1955 года.

Комбинированная установка ''Беларусь-1'' представляет собой телевизионную радиолу или проще телерадиолу. Она имеет 21 лампу и приёмную трубку типа 31ЛК2Б. Приёмные каналы аппарата выполнены по супергетеродинной схеме, с разделением сигналов промежуточных частот после преобразователя частоты, всеволнового радиоприёмника и ЭПУ воспроизводящее грамзапись с обычных или долгоиграющих пластинок. Переключатель рода работ включает телевизор, приёмник и электропроигрыватель независимо друг от друга, что избавляет их работу от взаимных помех и экономит электроэнергию. Телевизор рассчитан на приём только 1-й телевизионной программы. Приём ЧМ радиостанций в модели не предусмотрен. Передняя стенка у футляра сделана съёмной, что предполагает возможность для замены приёмной трубки без выемки шасси из корпуса. Замена сгоревших ламп производится со стороны ЭПУ.Телерадиола ''Беларусь-1'' по конструкции и своей электрической схеме практически аналогична телевизору ''Беларусь'' с учётом сделанных произменений. Внешний вид также сходен. Полупроводниковых приборов 5. Габариты 450х435х545 мм. Потребляемая мощность 200 Вт. При работе ЭПУ 90 Вт. Номинальная выходная мощность звукового канала 0,5 Вт. Диапазон воспроизводимых звуковых частот 150-7000 Гц. Вес 38 кг. Выпуск модели для СССР был малосерийный, для стран соцлагеря телерадиолу выпускали с другим наименованием и в большем количестве.

Литература:

  1. Описание модели в книге Самойлова.
