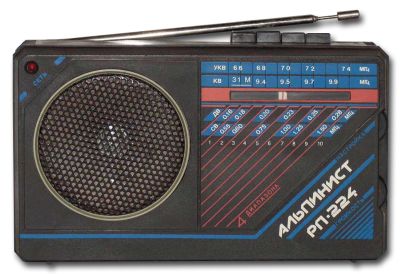

Радиоприёмник "Альпинист РП-224"

Портативный-радиоприёмник-второго-класса - "Альпинист РП-224" выпускался Воронежским ПО "Полюс" (Воронежский радиозавод). Серийное производство радиоприёмника начато в I кв 1991 года.

Портативный радиоприёмник ''Альпинист РП-224'' рассчитан на приём радиовещательных станций, работающих в диапазонах ДВ 2020,2...1058,2 м, СВ 569,8...186,7 м, КВ 31,58...30,30 м и УКВ-ЧМ 4,56..4,05 м. Приём в диапазонах ДВ и СВ производится на магнитную, в диапазонах KB, УКВ на телескопическую антенны. Применение широкополосной головки ЗГДШ-8-4 и коррекции АЧХ в области низших звуковых частот, сделало звучание приёмника мягким и сбалансированным. Слушать передачи можно и на головные телефоны, громкоговоритель при этом отключается. Тракт AM собран на включенном на входе малошумящем полевом транзисторе, 2-х биполярных и транзисторной сборке. Тракт ЧМ собран на 2-х микросхемах серии К174. В тракте ЧМ имеется неотключаемая систему автоматической подстройки частоты и отключаемая систему бесшумной настройки. Питается приёмник от 4-х элементов типа А-343, от электросети через входящий в комплект блок питания БП-А2. Время непрерывной работы приёмника от батарей около 50 часов.



Технические характеристики:

  • Чувствительность в диапазонах: ДВ 1,5 мВ/м, СВ 0,7 мВ/м, KB 0,3 мВ, УКВ 100 мкВ.
  • Избирательность по соседнему каналу - 30 дБ.
  • Максимальная выходная мощность 0,7 Вт.
  • Диапазон звуковых частот в трактах AM 200...3150, ЧМ 200...7100 Гц.
  • Габариты РП 220х47х131 мм.
  • Масса 0,6 кг.

Цена 115 руб.

Литература:

  1. Электрическая схема радиоприёмника Альпинист РП-224.
Nik
Не в сети
Новичок
Регистрация: 12.04.2013
Ответов:

Технические характеристики:

  • Чувствительность в диапазонах: ДВ 1,5 мВ/м, СВ 0,7 мВ/м, KB 0,3 мкВ, УКВ 100 мкВ.

Ошибка!!!

Чувствительность в диапазонах: ДВ 1,5 мВ/м, СВ 0,7 мВ/м, KB 0,3 мВ, УКВ 100 мкВ.

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Спасибо, Nik!

Исправил.
