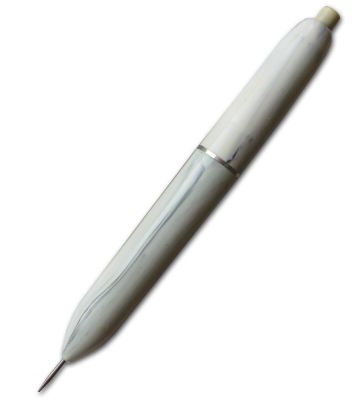

Миниатюрный генератор радиолюбительский МГР-1

Миниатюрный генератор радиолюбительский МГР-1 выпускался с 1972 года.

Миниатюрный генератор ''МГР-1'' предназначен для проверки высокочастотных и низкочастотных радиотехнических цепей бытовой аппаратуры (радиоприёмники, телевизоры, магнитофоны и др. Напряжение питания генератора 1,5 В. Генератор прямоугольных импульсов, плата №1 имеет частоту следования 1000 Гц и амплитуду 0,5 В. Генератор синосуидальных колебаний низкой частоты, плата №2 имеет частоту колебаний 1000 Гц и амплитуду 0,2 В. Генератор синосуидальных колебаний высокой частоты, плата №3 имеет частоту ВЧ генерации 465 кГц, амплитуду 0,1 В. Потребляемый прибором ток 5 мА.

Литература:

  1. Инструкция и схемы генератора.
  2. Альбом фотогалереи
