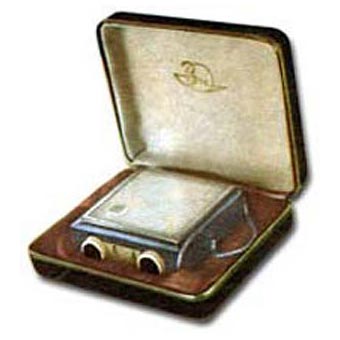

Радиоприёмник "Алмаз Т-7"

Радиоприёмник "Алмаз Т-7" выпускался Сарапульский завод имени Орджоникидзе 1965 года.

Миниатюрный радиоприёмник ''Алмаз Т-7'' построен на 7 транзисторах: А-408А, А-409А, ГТ-108Б и диоде типа МД-3. Приёмник выпускался в двух вариантах, для работы только в диапазоне ДВ или только СВ.

Технические характеристики:

  • Выходная мощность приёмника 25 мвт.
  • Чувствительность в ДВ диапазоне 10 мВ/м, в СВ диапазоне 8 мВ/м.
  • Избирательность 14 дб.
  • Полоса воспроизводимых звуковых частот 700...3000 Гц.
  • Габариты модели 45х53х23 мм
  • Масса 90 гр.

Питание от 4-х аккумуляторов Д-0,06, включенных последовательно-параллельно. Ток покоя 15 ма. Громкоговоритель типа 0,025ГД-2. Имеется возможность включения телефона ТМ-2М. Монтаж печатный. Приёмник был построен на базе радиоприёмника ''Космос'' выпускаемого заводом с 1963 года.

Литература:

  1. Описание радиоприёмника "Алмаз Т-7" в справочнике авторов Е.А и Л.Е Левитиных.
